Значение электрического блока клапанов по сравнению с гидравлическим

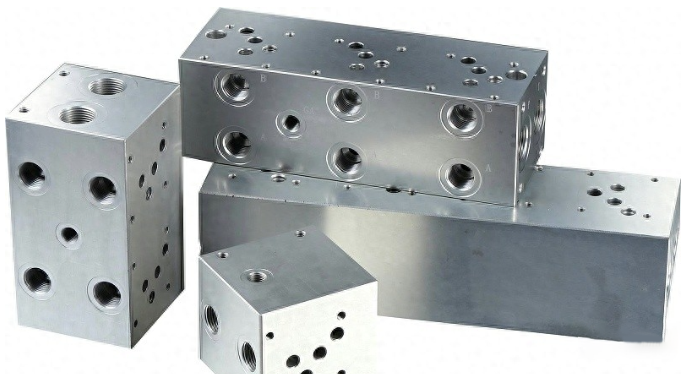

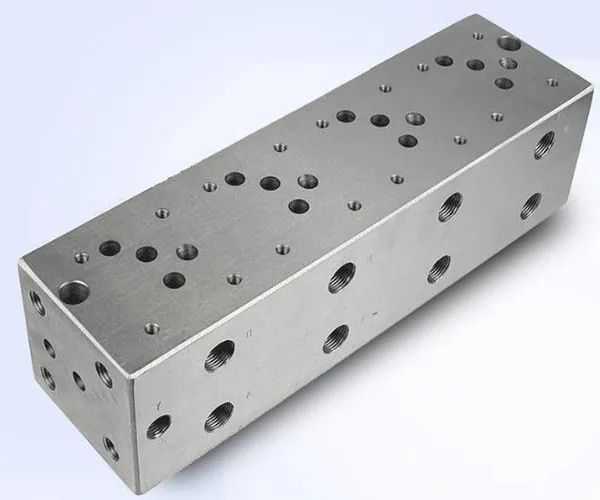

Электрический над блок гидравлических клапанов это квадрат, управляющий работой гидравлической жидкости, то есть небольшое устройство, обычно изготовленное из металла, которое устанавливается в гидравлической системе.

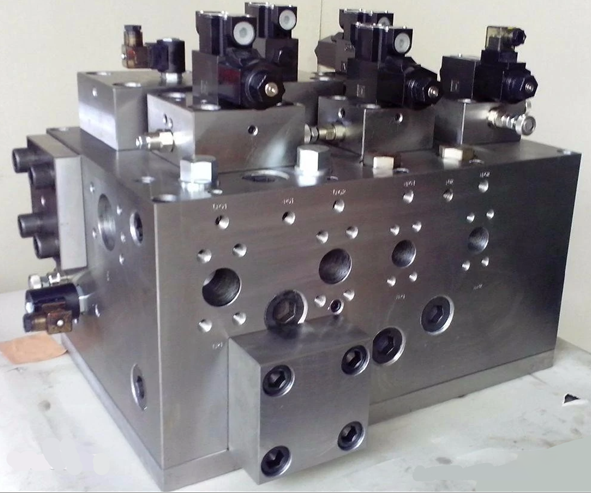

В гидравлических системах в настоящее время все чаще используются интегрированные конфигурации гидравлических компонентов. Среди них - интегрированная блочная конфигурация с блоком клапанов с электрическим управлением и установленными пластинчатыми гидравлическими клапанами. Такая конструкция отличается компактностью и простотой обслуживания.
Электрическая обработка блока гидравлического клапана является общим методом соединения гидравлической системы без трубы (также известный как картриджный клапан), он не только упрощает проектирование и установку гидравлической системы, но и облегчает реализацию интеграции и стандартизации гидравлической системы, может упростить установку гидравлической системы, капитальный ремонт, замену, а также обслуживание позднего обслуживания, способствует снижению производственных затрат, повышению точности и надежности. Пластинчатый гидравлический клапан поверхностного монтажа, имеет компактную структуру, прост в обслуживании.
Гидравлический клапан блок обработки масляного контура блок является общим методом подключения гидравлической системы бескамерные (также известный как картридж клапан), это не только упрощает проектирование и монтаж гидравлических систем, и облегчить реализацию интеграции и стандартизации гидравлической системы, может упростить установку гидравлической системы, капитальный ремонт, замена, и обслуживание позднего обслуживания, способствует снижению производственных затрат, повысить точность и надежность.
Принципиальные характеристики электрического блока клапанов по сравнению с гидравлическим
Это связано с давлением в системе и диаметром обработки блока гидравлических клапанов, обработкой блока гидравлических клапанов на масляном порте общего давления, рабочем масляном порте, возвратном порте. Если предположить, что мы размещаем блок клапанов на плоскости, то внутренние силы на горизонтальном отверстии блока электро-гидравлических клапанов уравновешиваются. Однако сила на его вертикальном отверстии не может уравновеситься сама по себе, поэтому мы передаем эту силу на основание, чтобы уравновесить ее силой реакции. Величина этой силы равна рабочему давлению × площадь силы (основной принцип гидравлики), т.е.: F=P1*pi*D^2/4+P2*Pi*D^2/4+........... Где P - давление в различных отверстиях, а D - проходной диаметр блока клапанов.
Поэтому в повседневной жизни мы наблюдаем, что блоки клапанов с небольшим рабочим давлением и малым диаметром имеют тонкие фиксированные болты. И наоборот, блоки клапанов с высоким рабочим давлением и большим диаметром имеют более толстые фиксированные болты. Обработка масляного тракта гидравлического блока клапанов - это распространенный метод бескамерного соединения гидравлических систем, также известный как картриджный клапан. Важность обработки блока гидравлических клапанов масляным контуром в гидравлической системе признается все больше и больше, а область его применения становится все шире и шире.
Традиционный процесс проектирования электрического и гидравлического блока клапанов
Электрический блок клапанов над гидравлическим имеет менее удобное место, то есть для каждой гидравлической системы необходимо в соответствии с гидравлической схемой проектировать масляный блок индивидуально. С увеличением сложности гидравлической системы возрастает и сложность проектирования блока клапанов с электрическим управлением над гидравлическим. Если мы не будем тщательно планировать конструкцию, мы столкнемся со сложным процессом производства, более высокими затратами на обработку, отходами сырья и обременительным обслуживанием.
Традиционные этапы проектирования электрического и гидравлического блока клапанов
1. Подтверждение принципиальной схемы и компонентов
Прежде всего, необходимо разделить соединения клапанов и масляных контуров в соответствии с принципиальной схемой, утвердить список компонентов, разделить и упорядочить список необходимых компонентов.
2. Создание базы данных
Необходимо найти каждую стандартную деталь из стандартной базы данных, а также разработать и сохранить некоторые нестандартные детали.
3. Чертеж блока электрических и гидравлических клапанов трехмерный чертеж
При составлении трехмерного чертежа блока электрических и гидравлических клапанов необходимо определить положение каждой монтажной пластины клапана.
A. Сначала создайте форму блока.
B. Предварительно определите размер формы блока масляного контура.
C. Сразу же после этого разместите компоненты. Для этого необходимо определить модели монтажных поверхностей и отверстий для требуемых компонентов, а также использовать язык команд для поворота и перемещения монтажной поверхности в нужное положение.
4. Подключение масляного отверстия
Когда нет необходимости рассчитывать глубину и координаты отверстий для соединения маслопроводов, конструктор может создать проект с помощью двухмерного чертежа расширения. Кроме того, трехмерный перспективный чертеж позволяет наглядно увидеть соединения маслопроводов и облегчает внесение изменений.
Для каждой гидравлической системы необходимо разрабатывать блок масляного контура отдельно в соответствии с гидравлической схемой. Преимуществом является упрощение монтажа, капитального ремонта, замены и обслуживания гидравлической системы. Недостаток - высокие требования к конструкции и обработке, высокая стоимость одной детали, не подходит для мелкосерийного производства.
