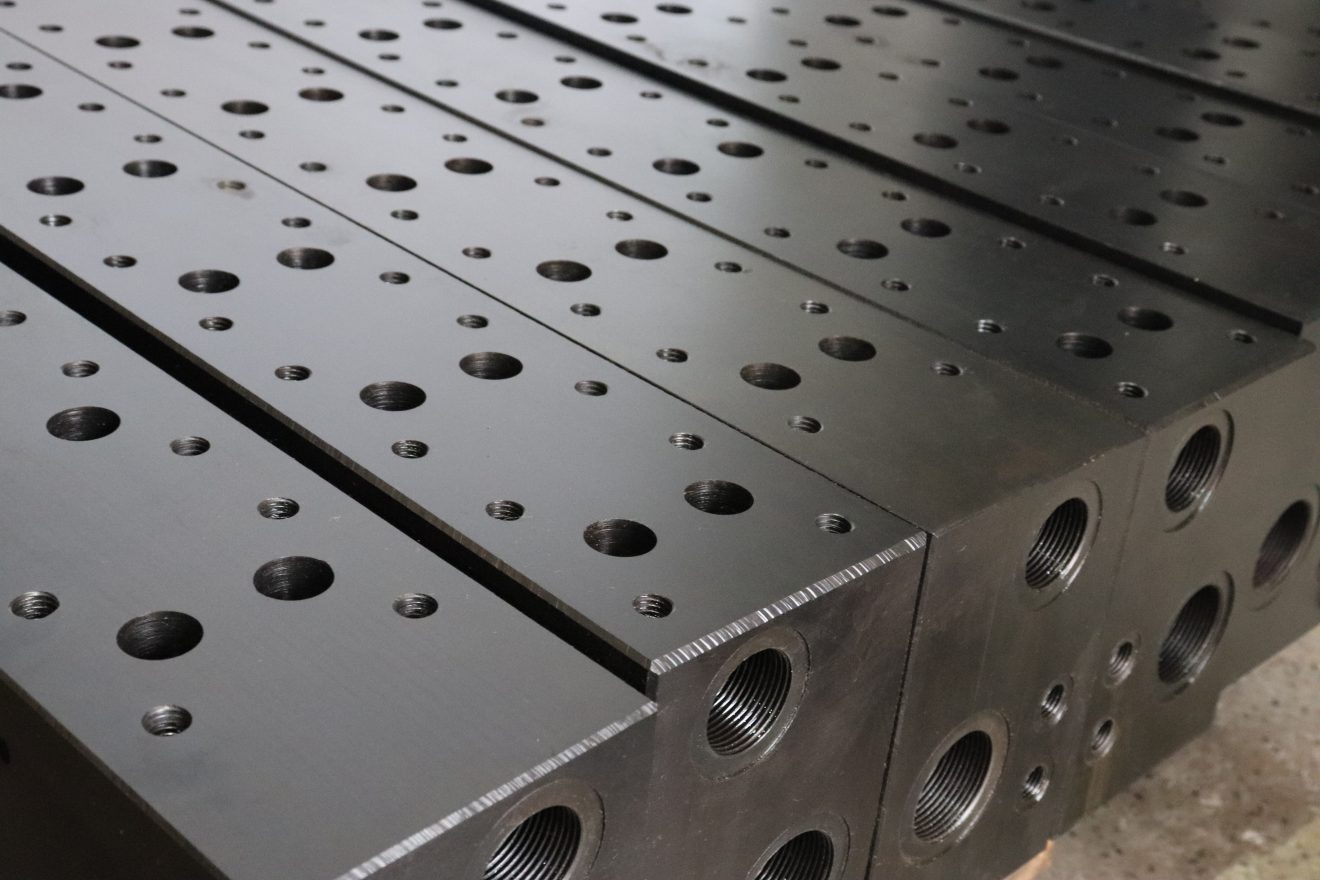

알루미늄 유압 매니폴드 설계 고려 사항
알루미늄 유압 매니폴드 설계에서 오일 회로를 가능한 한 단순화하고 깊은 구멍, 비스듬한 구멍, 프로세스 구멍을 최소화합니다. 알루미늄 유압 매니폴드를 설계할 때는 구멍 직경이 유량 요구 사항과 일치하는지 확인해야 합니다. 관통 구멍에 충분한 순환 영역을 제공하고, 입구 및 출구 포트를 배치하고, 전체 시스템 레이아웃을 배치하고, 파이프 라인을 연결하는 데 특히 주의를 기울이세요. 또한 설치 및 운영 측면도 고려하세요. 수직 또는 수평 설치 요구사항이 있는 구성요소는 설치 후 요구사항을 충족해야 합니다.
작업에서 조정해야 하는 부품은 조작과 관찰의 편의성을 고려하여 설계해야 합니다. 예를 들어 릴리프 밸브, 속도 제어 밸브와 같은 조절 가능한 부품은 조절 핸들을 조작하기 쉬운 곳에 배치해야 합니다.
비례 밸브 및 서보 밸브와 같이 자주 유지보수가 필요한 구성품 및 주요 부품은 분해가 용이하도록 밸브 블록 위 또는 외부에 위치해야 합니다. 또한 밸브 블록의 시운전을 위해 밸브 블록 설계 시 충분한 수의 압력 측정 지점을 설정해야 합니다. 총 중량이 30kg 이상인 밸브 블록의 경우 리프팅 나사 구멍을 제공해야하지만 사용 요구 사항을 충족한다는 전제하에 블록의 부피는 가능한 한 작아야합니다.
알루미늄 유압 매니폴드의 장점
유압 밸브는 다양한 작동 방식을 통해 유압 오일을 제어합니다. 일반적으로 솔레노이드 밸브와 함께 유압 밸브를 사용하여 자동 제어를 용이하게 합니다. 수력 발전소의 석유, 가스 및 수도관 원격 제어에 이러한 밸브를 사용할 수 있습니다. 유압 밸브는 압력 제어 밸브, 유량(속도) 제어 밸브, 방향 제어 밸브 등으로 나눌 수 있습니다. 비교 부하의 복합 작용 또는 기능을 달성하기 위해서는 여러 밸브와 협력하여 해당 제어를 완료해야합니다. 유압 밸브 사이의 연결에는 알루미늄 유압 매니폴드가 필요합니다. 유압 밸브 블록을 사용하면 유압 설계의 표준화 및 모듈화를보다 쉽게 달성 할 수 있으며 동시에 설계의 유연성과 편의성을 크게 향상시킬 수 있습니다. 알루미늄 유압 매니폴드는 또한 유압 시스템을 더욱 컴팩트하고 통합적으로 만들어 비용을 절감합니다.
