Как спроектировать блок гидравлического коллектора

Процесс проектирования блока гидравлического коллектора

Процесс проектирования блока гидравлического коллектора можно условно разделить на два этапа:

Дизайн внешнего макета

Внутреннее расположение портов

Внешний дизайн макета блока гидравлического манифольда

Прежде всего, оптимизация внешнего расположения блоков гидравлического коллектора включает в себя несколько ключевых этапов:

  • Определите габаритные размеры: Определите габаритные размеры блока коллектора, стараясь сделать его как можно более компактным.
  • Должности монтажников сметы: Определите места установки, монтажные поверхности и углы наклона клапанов, обеспечив отсутствие помех между компонентами.
  • Определение параметров для портов: Установите параметры рабочих портов, впускных и выпускных отверстий и трубных соединений.

Конструкция внутренних отверстий блока гидравлического манифольда

В соответствии с внешним дизайном планировки внутренняя конструкция портов основывается на схема системы. Сайт основной задачи включают:

  • Обеспечьте подключение в соответствии со схемой системы.
  • Определите положение и глубину основных проходов.
  • Определите расположение и глубину технологических отверстий, минимизируя их количество и сокращая длину проходов.
  • Убедитесь, что проходы соответствуют требуемой площади потока.
  • Обеспечьте достаточную толщину защитных стенок между проходами и между проходами и поверхностью блока клапанов.

Задачи блока гидравлического коллектора

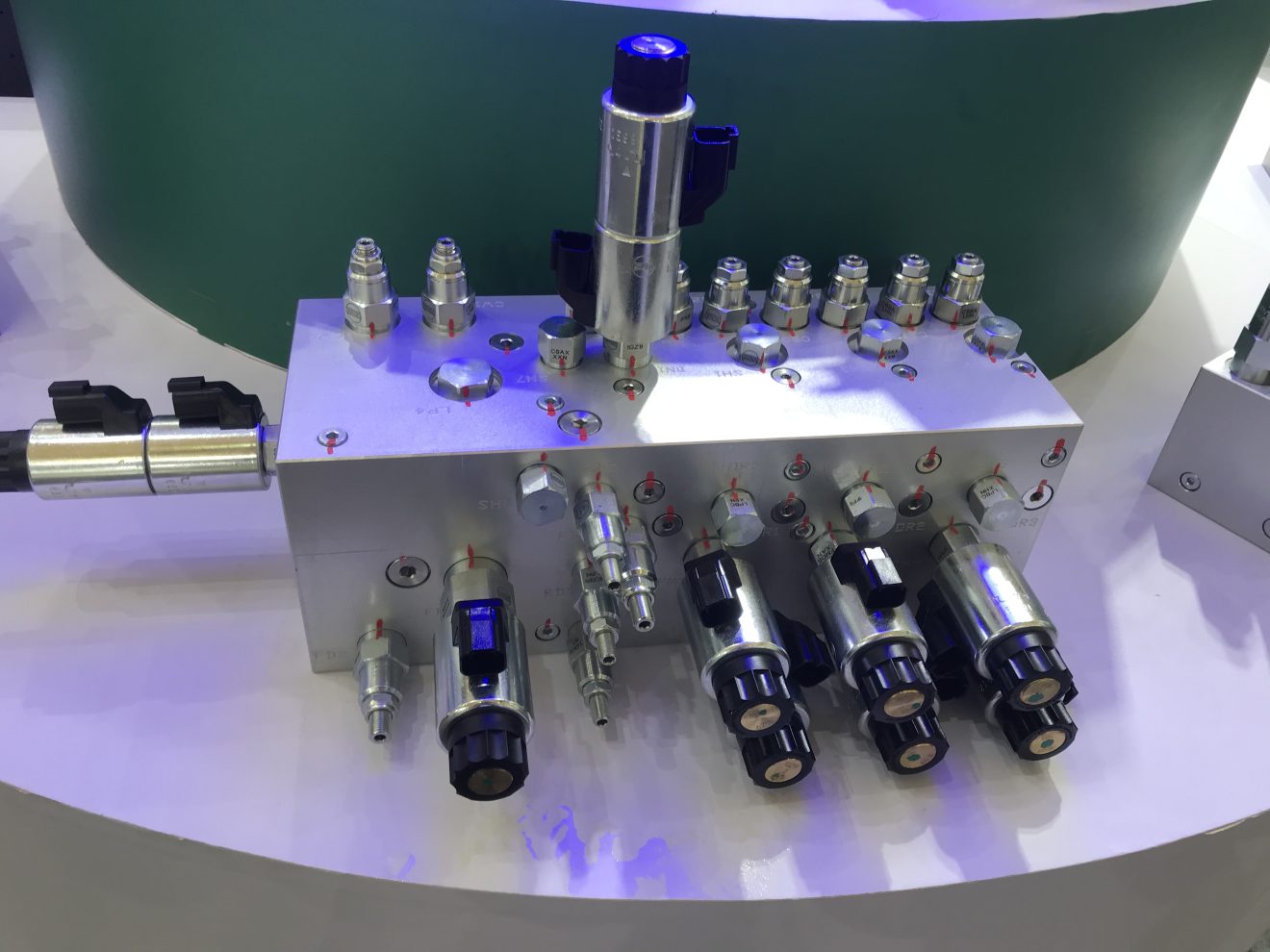

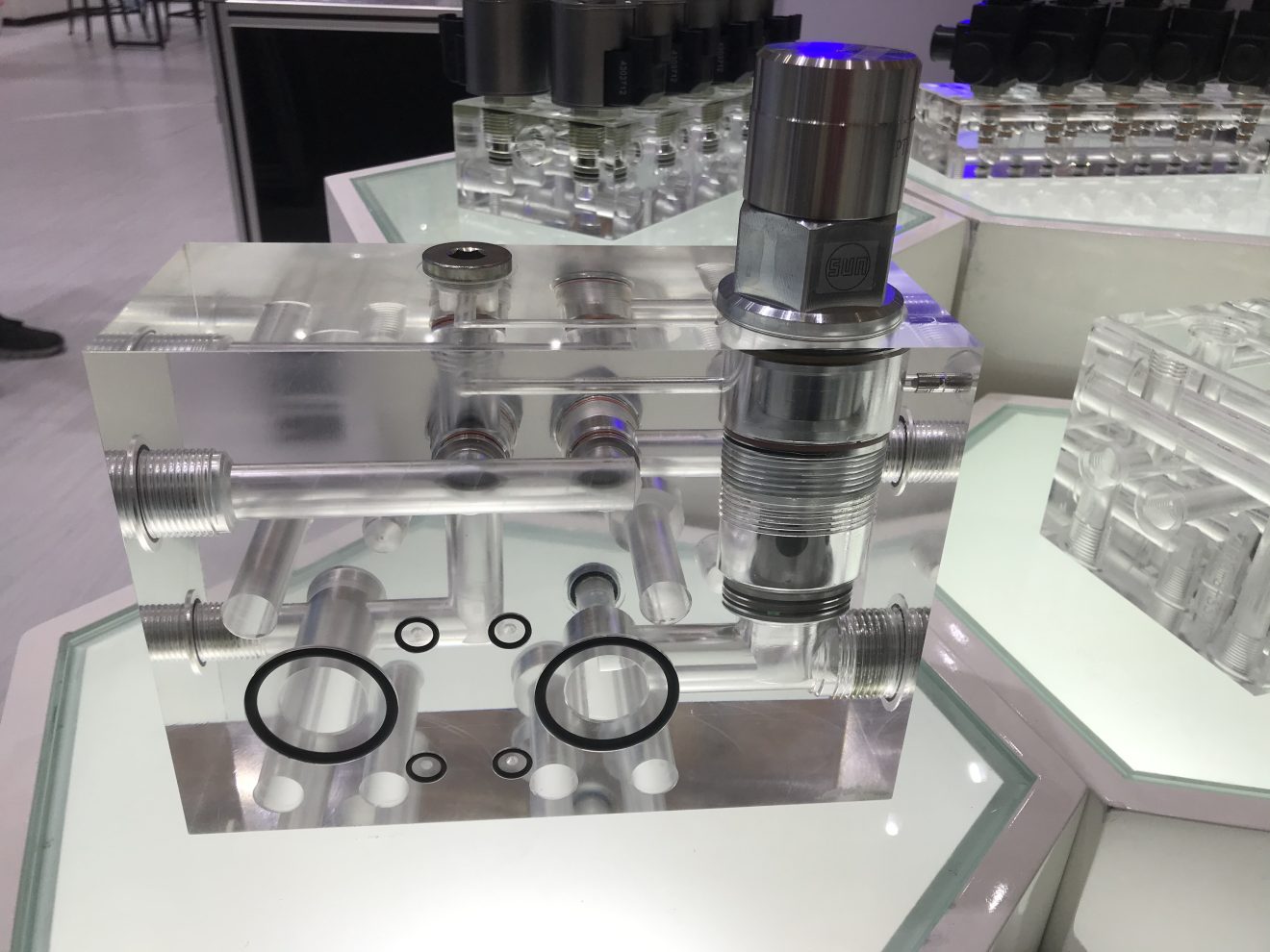

Из-за уникальной структуры блоков гидравлических коллекторов их внутренняя конструкция включает в себя множество ступенчатых отверстий, ступенчатых боковых портов и управляющих масляных каналов, что повышает сложность конструкции.

Общая планировка

Пространственное позиционирование

Блоки гидравлического коллектора представляют собой шестигранник. Для определения пространственного положения компонентов клапана и проходов, создать единый блок пространственных координат многообразия система. Шесть монтажных поверхностей - передняя, задняя, верхняя, нижняя, левая и правая.

Сайт монтажные углы для гидравлический коллектор блоки обычно устанавливаются под прямым углом, т.е. 0°, 90°, 180° и 270°.

Линейная сеть, конечные порты, технологические порты и последовательность маршрутизации

Взаимосвязанные каналы внутри блоков гидравлического коллектора образуют сеть, включающую торцевые и технологические порты.

Торцевые порты - это проходы, которые непосредственно соединяются с портами клапанов. После определения схемы коллектора проектировщик также задает конструктивные параметры торцевых портов.

Порты процесса добавляются вручную для обеспечения соединения.

Элементы конструкции проходов включают в себя поверхность установки, положение установки и глубину отверстий.

Проверка на наличие помех

Проверка внешних помех блока гидравлического коллектора

Проверка на внешнее вмешательство включает в себя проверку того, что все компоненты клапана, установленные на клапанном блоке, не мешают друг другу. Чтобы упростить эту процедуру, используйте немного больший прямоугольный объем для отображения внешних размеров и пространства, необходимого для установки и регулировки компонентов клапана.

Исходя из пространственного расположения клапанов, маловероятно, что расположенные друг напротив друга клапаны будут мешать друг другу. Проверять на наличие помех необходимо только клапаны, расположенные на одной монтажной поверхности.

Проверка помех при прохождении блока гидравлического коллектора

При проверке интерференции проходов особое внимание уделяется положению проходов относительно друг друга и шести поверхностей блоков гидравлического коллектора.

Существует три сценария проверки помех при прохождении:

  •  Два прохода на одной поверхности.
  • Два прохода на смежных поверхностях.
  • Два прохода на противоположных поверхностях.

Подготовительные работы перед вычерчиванием блока гидравлического коллектора

Перед созданием 3D-модели блока клапанов, Соберите следующее:

  1. Типы и модели гидравлических клапанов.
  2. Габаритные и максимальные размеры гидравлических компонентов.
  3. Информация об опорных плитах гидравлических компонентов, включая размеры опорной плиты, координаты портов, диаметры отверстий, начальные глубины портов, а также координаты и глубины резьбовых отверстий.
  4. Модели и технические характеристики крепежных винтов, соединительных болтов, позиционирующих штифтов и уплотнительных элементов.
  5. Атрибуты гидравлических компонентов, включая их предпочтительные поверхности, запрещенные поверхности, предпочтительные углы и запрещенные углы.
