2-позиционный гидравлический электромагнитный клапан в проектах автоматизации довольно широко используются, 2 позиции гидравлического электромагнитного клапана делятся на пневматические клапаны и гидравлические клапаны, их структура и использование одинаковы, пневматические клапаны в нестандартной автоматизации и других небольших промышленных средах больше приложений, гидравлические клапаны в ЧПУ CNC используется больше, использование которых также очень просты, и можно сказать, что это введение новичка в автоматизации первой вещи, чтобы узнать.

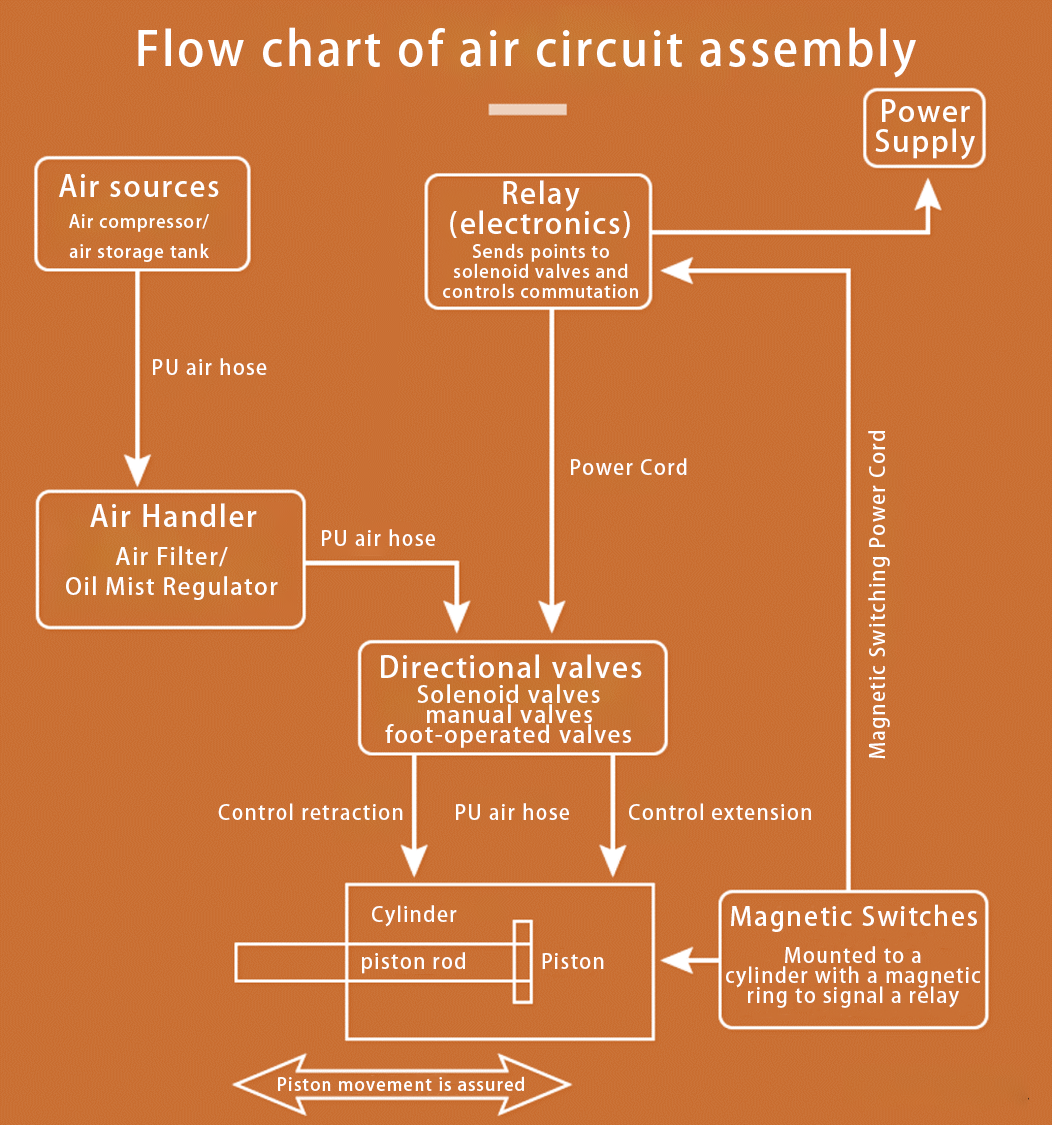

Ниже показана простая схема воздушного контура:

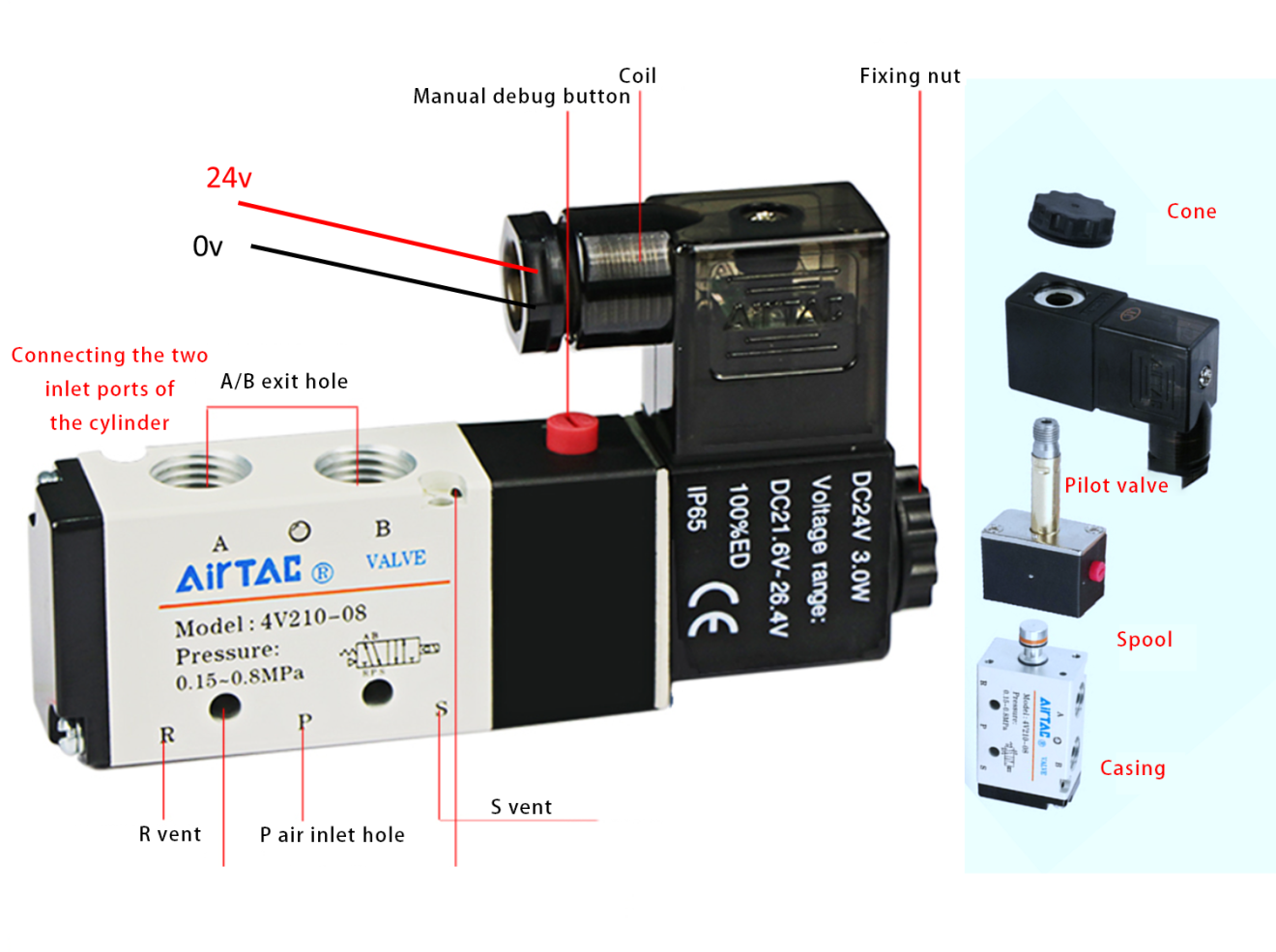

Структура электромагнитных клапанов
Электромагнитный клапан состоит из головной катушки, пилотной головки, золотника и механического корпуса, головка в основном используется для создания электромагнитной силы, пилотный клапан перемещается под действием электромагнитной силы, золотник смещается под действием пилотного клапана для достижения переключения потока газа.
Как показано на рисунке ниже:
Принцип работы электромагнитного клапана
Электромагнитный клапан состоит в основном из электрической и механической частей, через головку клапана подается напряжение для достижения изменения направления потока газа, что приводит в действие выдвижение и втягивание цилиндра.

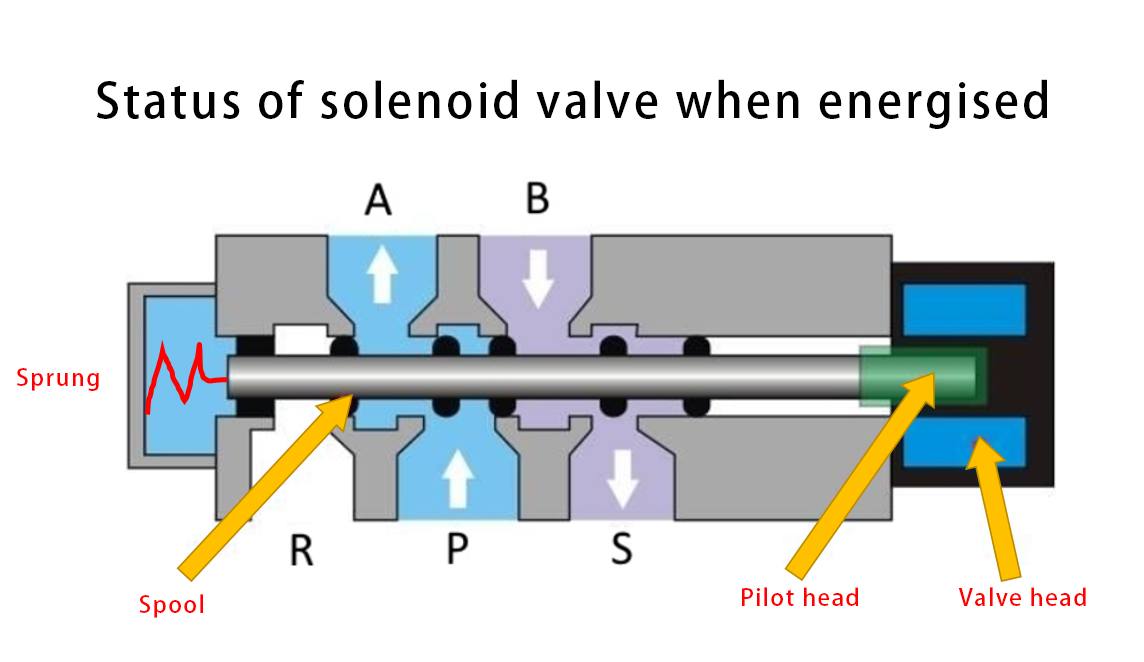

Ниже показано состояние электромагнитного клапана, когда он находится под напряжением:

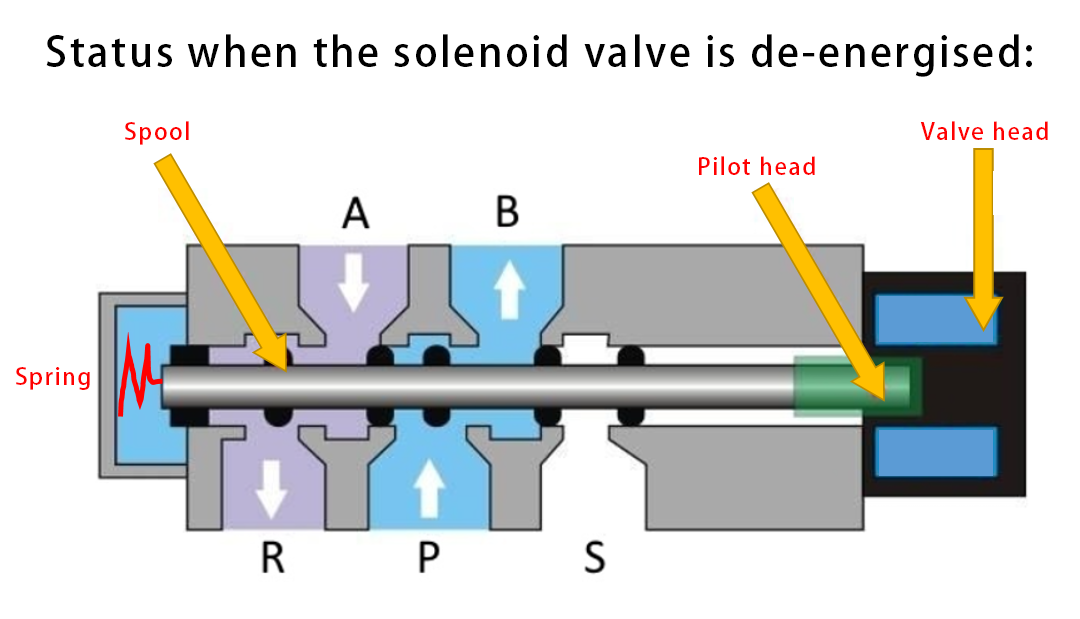

Состояние электромагнитного клапана в обесточенном состоянии показано ниже:

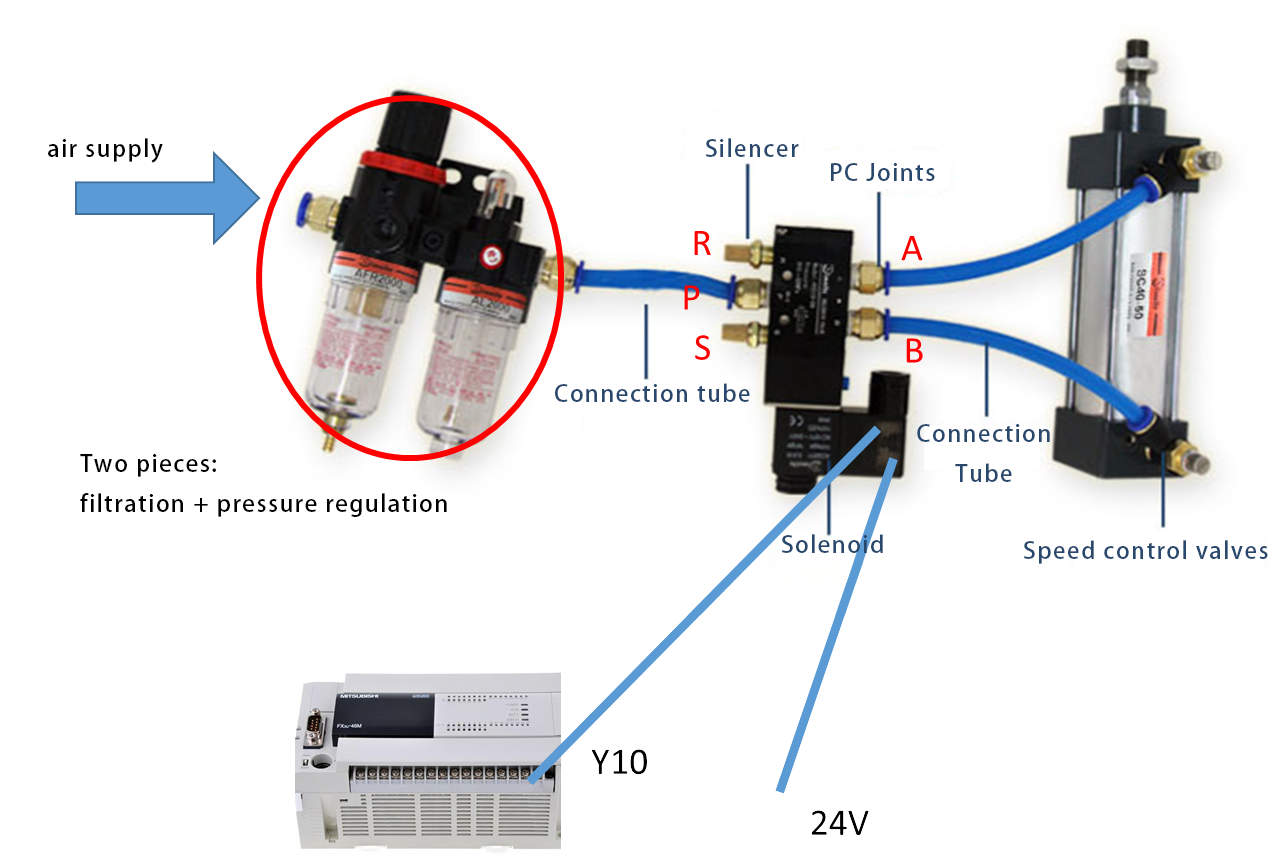

Монтаж электромагнитных клапанов в газовом контуре

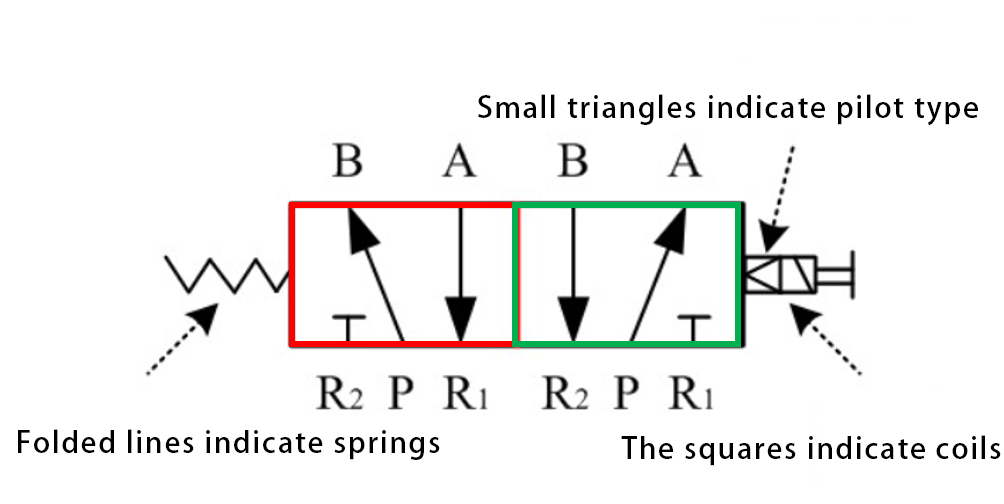

Объяснение символов газового тракта в электромагнитных клапанах
Красная рамка слева показывает состояние, когда электромагнитный клапан обесточен, а стрелка указывает направление потока газа; зеленая рамка справа показывает состояние потока газа, когда электромагнитный клапан находится под напряжением.
P:вход газа
R:Выхлопное отверстие
S:Выхлопное отверстие
A:Впускное отверстие цилиндра 1
B:Впускной патрубок цилиндра 2
На картинке ниже 2 коробки, представляющие 2 позиции, с 5 отверстиями, поэтому она называется пятипозиционной, или двухпозиционной пятипозиционной;

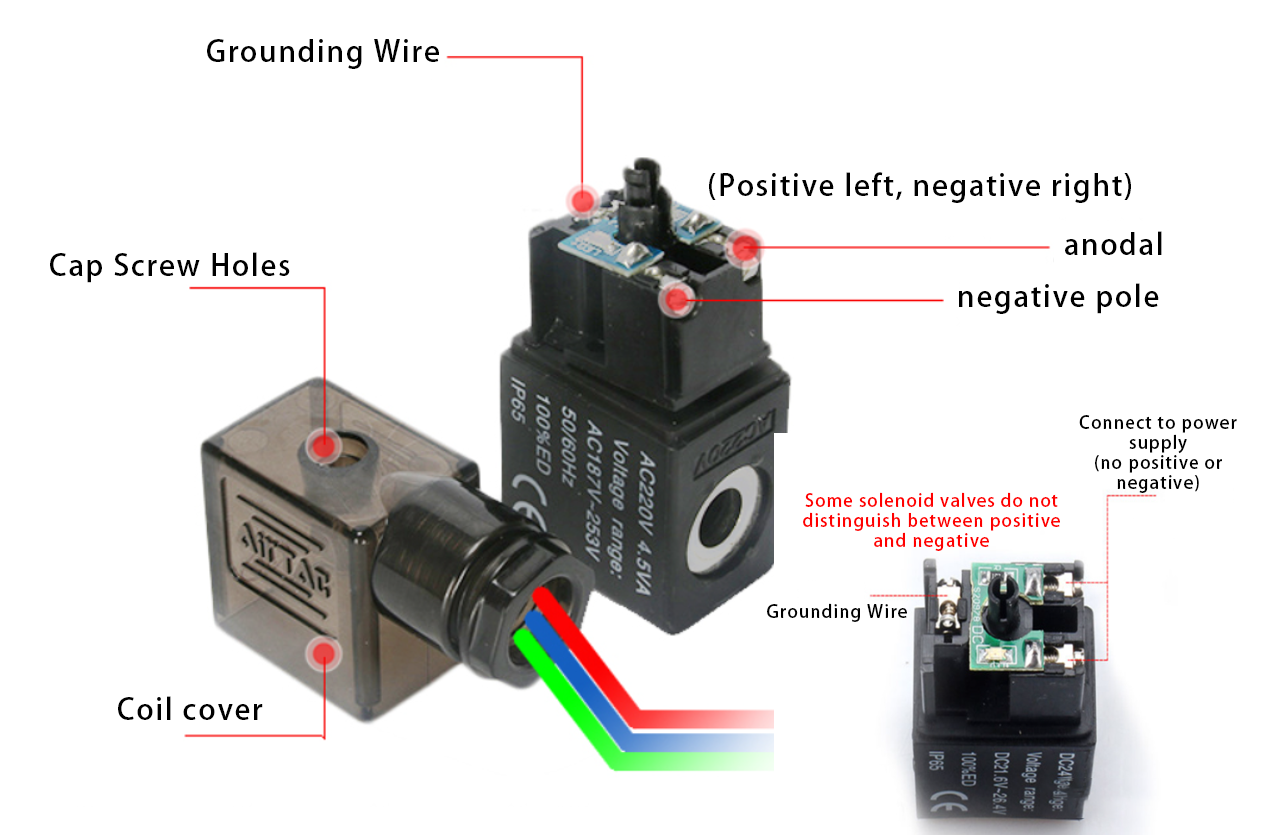

Используемая проводка электромагнитного клапана
Питание головки клапана 12В, 24В, 220В, мощность естественно большая и маленькая, полностью в соответствии с собственными потребностями оборудования, чтобы выбрать, обычно мощность газового клапана 2 Вт, напряжение 24В, мощность гидравлического электромагнитного клапана 30 Вт; схема подключения, как показано ниже, обращая внимание на положительные и отрицательные полюса следующей проводки питания, подключение обратной приведет к клапану не работает.
