Важность блок клапанов blain в гидравлической системе знают все больше и больше людей, а диапазон его применения становится все шире и шире, так так ли он хорош? Сегодня мы рассмотрим следующее введение, чтобы вместе понять соответствующее содержание блока клапанов blain.

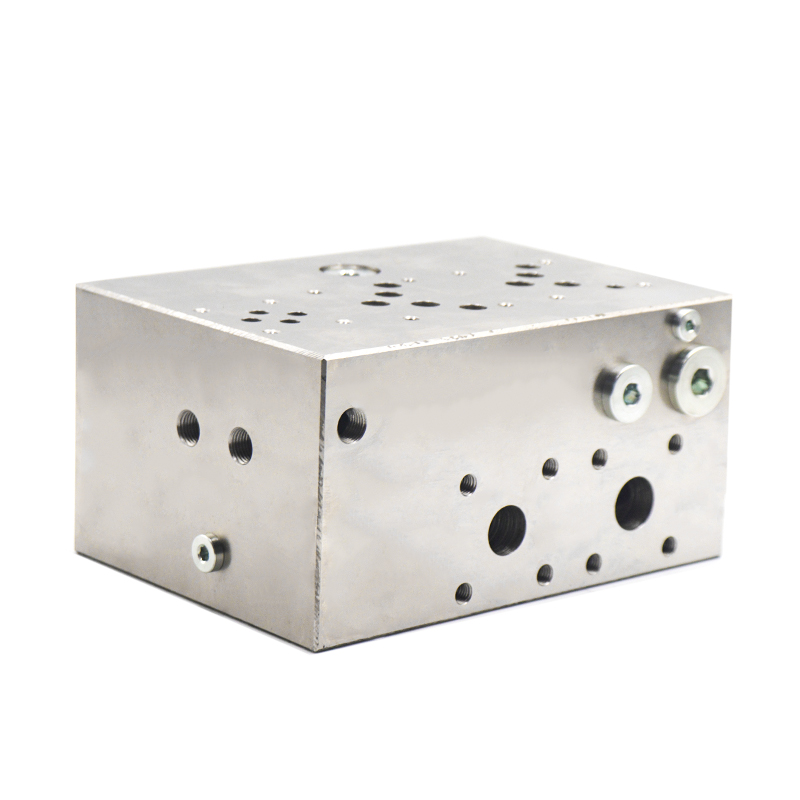

Блок клапанов Blain
Гидравлический клапан работает как элемент автоматики, используя масло под давлением. Масло под давлением управляет распределительным клапаном. Как правило, он используется в сочетании с электромагнитным клапаном распределения давления. Такая установка позволяет дистанционно управлять системами нефте-, газо- и водопроводов на гидроэлектростанциях. Основным компонентом гидравлического клапана является блок клапанов blain, блок клапанов blain в гидравлическом клапане играет важную роль в управлении направлением потока жидкости, давлением и расходом.
Использование блока клапанов blain может не только упростить проектирование и монтаж гидравлической системы, но и облегчить реализацию интеграции и стандартизации гидравлической системы, способствует снижению производственных затрат, повышению точности и надежности.
Производство клапанных блоков Blain
1、 Шероховатость поверхности монтажного клапана и фланца на блоке клапанов должна достигать Ra0.4, а шероховатость поверхности уплотнения концевого соединителя труб должна достигать Ra3.2. Кроме того, допуск перпендикулярности между винтовыми отверстиями монтажного соединителя трубы и его внешней поверхностью должен составлять не менее 8 уровней.
2、 Убедитесь, что все резьбовые отверстия на блоке клапанов соответствуют требованиям к точности обработки, обычно выбирая 7H. Соблюдайте требования образцов продукции к точности обработки резьбовых отверстий для крепления картриджного клапана. Поддерживайте шероховатость Ra0.8 для монтажных отверстий клапана картриджа. Кроме того, соблюдайте указанные требования к допускам на размер и форму. Шероховатость поверхности канавки 0-кольца Ra3,2, общая шероховатость поверхности бегунков Ra12,5.
3、 Блок клапанов высокого давления предпочтительно 35 кованой стали, общий блок клапанов с использованием A3 стали или ковкого чугуна, в использовании газовой резки из пластины при резке материала блока клапанов, должно быть достаточно припусков на обработку, лучше всего ковать заготовку блока клапанов перед обработкой. Обработка материала блока клапанов должна гарантировать, что внутренняя организация плотная, не должно быть прослоек, трахомы и других дефектов, при необходимости заготовка должна пройти дефектоскопию. Чугунные блоки и более крупные стальные блоки должны быть состарены и предварительно обработаны перед механической обработкой.
Конструктивные особенности клапанных блоков Blain
1、 Конструкция блока клапанов должна быть максимально простой, чтобы свести к минимуму глубокие отверстия, косые отверстия и технологические отверстия. Убедитесь, что отверстие клапанного блока соответствует потоку. Уделите особое внимание поддержанию достаточной площади проходного сечения в отверстии. Согласуйте направление и расположение впускных и выпускных отверстий с общей компоновкой системы и формой соединения трубопроводов. Учитывайте особенности установки и эксплуатации технологии, будь то вертикальная или горизонтальная, и убедитесь, что установка соответствует требованиям.
2、 Для работы компонентов, подлежащих регулировке, конструкция должна учитывать удобство их эксплуатации и наблюдения, например, перепускные клапаны, клапаны регулирования скорости и другие регулируемые компоненты должны быть установлены в положение регулировочной рукоятки для удобства эксплуатации.
3. Часто ремонтируемые компоненты и ключевые компоненты, такие как пропорциональные клапаны, сервоклапаны и т.д., должны находиться в клапанном блоке сверху или снаружи, чтобы облегчить демонтаж и установку. Кроме того, в конструкции блока клапанов следует предусмотреть достаточное количество точек давления для отладки. Для клапанных блоков весом более 30 кг следует предусмотреть отверстия под винты для подъема. При этом объем блока клапанов должен быть как можно меньше и соответствовать всем требованиям.
