A блок гидравлических клапанов управления Это компонент, который управляет и направляет поток гидравлической жидкости, объединяя несколько клапанов и механизмов управления в единый компактный блок.
Гидравлический блок регулирующего клапана в гидравлической системе может запускать, останавливать, направление движения, скорость и выходное усилие или крутящий момент привода для регулирования и контроля. Принцип его работы заключается в следующем: через прием внешних сигналов, путем относительного движения между золотником и корпусом клапана, изменяется размер площади клапана, для достижения регулирования и контроля жидкости. По своему назначению клапаны можно разделить на три категории: клапаны регулирования давления, клапаны регулирования потока и клапаны управления направлением. Кроме того, их можно классифицировать по способу управления, управляющему сигналу, форме соединения, форме конструкции и так далее. Данная статья посвящена форме соединения в соответствии с кратким введением.
Классификация по функциям
В следующей таблице представлена классификация по назначению и использованию.
| Клапаны | Тип клапана | Объяснение |
| Клапаны управления давлением | Релиф-клапаны, редукционные клапаны, последовательные клапаны, противовесные клапаны, электрогидравлические пропорциональные перепускные клапаны, электрогидравлические пропорциональные редукционные клапаны | Электрогидравлический сервоклапан в соответствии с различными формами обратной связи, может формировать электрогидравлический сервоклапан управления, клапан управления давлением, клапан управления потоком давления |
| Клапаны управления потоком | Дроссельная заслонка, клапан управления скоростью, перепускной клапан, коллекторный клапан, электрогидравлический пропорциональный дроссельный клапан, электрогидравлический пропорциональный клапан расхода | |
| Регулирующие клапаны прямого действия | Обратный клапан, обратный клапан с пилотным управлением, распределительный клапан, электрогидравлический пропорциональный распределительный клапан | |
| Регулирующие клапаны для компаундов | Электрогидравлические пропорциональные комбинированные клапаны давления и расхода | |
| Специальные клапаны для строительной техники | Многоходовые клапаны, клапаны регулятора потока |
Классификация по форме соединения

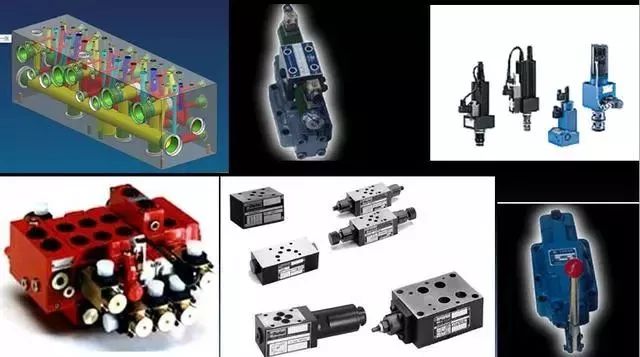

Формы соединений можно разделить на трубные, пластинчатые, штабельные, блочные, вставные, штучные и другие.
(1) Трубчатый

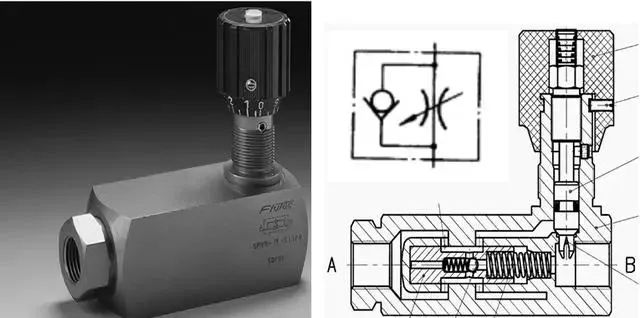

На рисунке ниже показан односторонний дроссельный клапан с трубчатым соединением. Мы дросселируем поток из A в B и пропускаем однонаправленный поток из B в A.
При трубном соединении мы соединяем трубопровод с помощью резьбы. Несмотря на простоту конструкции, расположение элементов становится слишком разрозненным, что приводит к увеличению количества мест утечки. Демонтаж и монтаж неудобны, поэтому этот метод используется реже.
(2) Соединение листов
Соединительный клапан объединяет несколько расположенных рядом друг с другом штучных клапанов. Эти клапаны имеют общие отверстия P и T, при этом каждый клапан управляет определенным набором действий. Мы закрываем первую и последнюю стороны крышкой и скрепляем их с помощью длинного винтового соединения. Весь блок объединяет большинство действий гидравлической системы, и конструкция становится более компактной. Но между деталью и деталью может возникнуть утечка, проблемы с заменой, и количество клапанов не может быть слишком большим.
(3) Соединения плат, соединения в стопку и встроенные блоки
Мы устанавливаем клапан на опорную плиту в тарельчатом соединении. Масляный порт клапана проходит через отверстие в опорной плите, и мы подключаем линию к выходу опорной плиты.
Мы считаем, что пластинчатые соединения легко монтируются и демонтируются. Кроме того, мы стандартизировали размер интерфейса опорной плиты для клапанов разного диаметра.
Несколько клапанов могут быть уложены на опорную плиту, называемую штабелем. Штабелированные клапаны широко используются в строительной технике.
Блок интегрального типа, также называемый блоком клапанов, представляет собой прямоугольный корпус. На каждой грани просверлены соединительные отверстия. Такая конструкция заменяет сложные сантехнические соединения. Отверстия на монтажной поверхности клапана обеспечивают стандартные соединения с опорной плитой для монтажа пластинчатых или штабельных клапанов. Блочный тип исключает недостатки соединений трубопроводов, подверженных утечкам, и занимает меньше места. На рисунке ниже показано встроенное соединение блочного типа.
На рисунке ниже показана внутренняя апертура встроенного блока.
(4) Тип картриджа
Картриджный тип вставляет клапан во встроенный блок в виде золотника и гильзы с функциональной крышкой.
Другими способами
В таблице ниже приведена классификация по методам контроля:
| Клапаны | Описание |
| Ручные регулирующие клапаны | Ручки и штурвалы, педали, рычаги |
| Механические регулирующие клапаны | остановки и удары, пружины |
| Гидравлические регулирующие клапаны | Управление с помощью давления жидкости |
| Электрические регулирующие клапаны | Управление с помощью общего соленоида, пропорционального соленоида, силового двигателя, моментного двигателя, шагового двигателя и т.д. |
| Электрогидравлические регулирующие клапаны | Комбинированное управление с помощью электрического управления и гидравлическое управление |
Мы можем разделить клапаны в зависимости от формы управляющих сигналов. К ним относятся клапаны управления с фиксированным значением переключения, аналоговые клапаны управления и цифровые клапаны управления. Также можно классифицировать клапаны по их структуре: золотники, конусные клапаны, шаровые клапаны, сопловые заслонки и другие.
