В гидравлической машине должна быть установлена часть гидравлической коллектор в гидравлической системеНе смотрите, что это просто маленький металлический блок клапана, его роль очень велика, он работает, использование золотника в корпусе клапана относительного движения для управления клапаном порт на и выключения и размер отверстий, так что вы можете достичь давления, потока и направления управления. Так знаете ли вы, каковы структурные характеристики коллектора в гидравлической системе? Следующее поможет вам понять это.

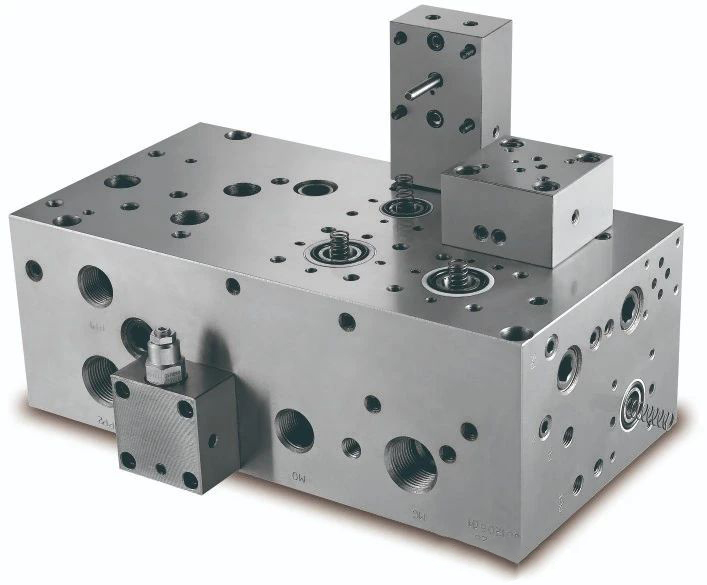

Структурные характеристики коллектора в гидравлической системе:
В соответствии со структурой и использованием разделения, коллектор в гидравлической системе имеет бар блок, небольшой блок пластины, крышка пластины, фанера, клапан монтажа базовой пластины, насос клапан блок, логический блок клапана, штабелированный блок клапана, специальный блок клапана, коллектор слива и соединительный блок и другие виды форм. Фактическая система коллектора в гидравлической системе с помощью корпуса блока клапанов и его установки различных гидравлических клапанов, трубопроводной арматуры, аксессуаров и других компонентов.
1、 Корпус блока клапанов

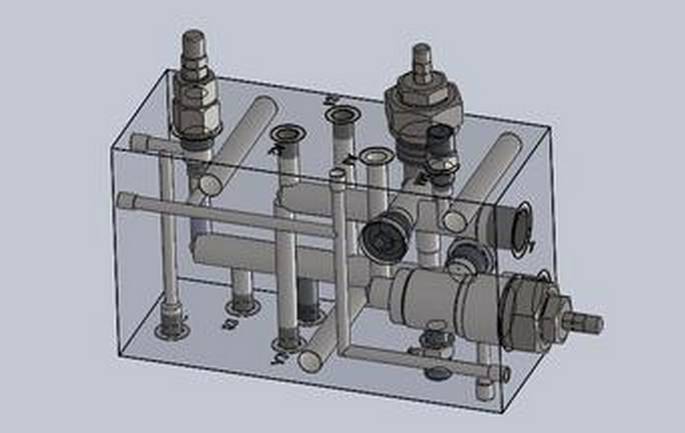

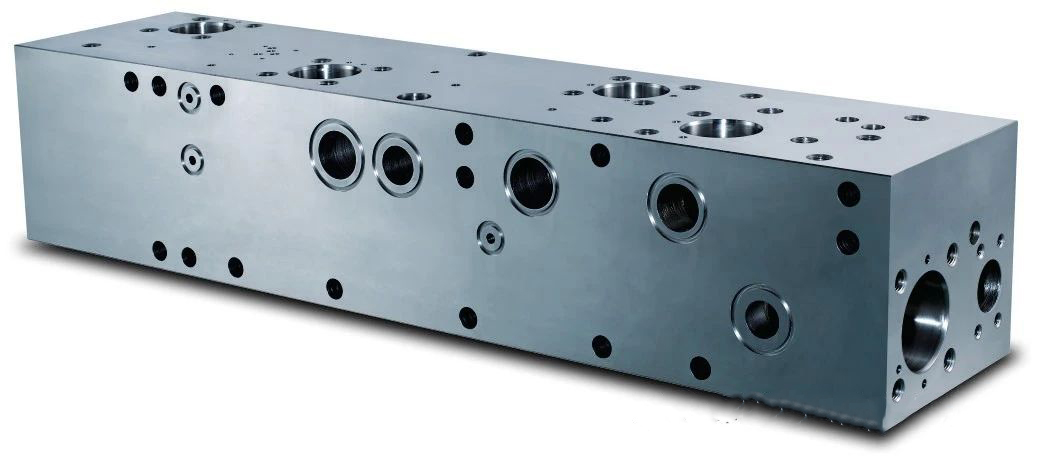

Корпус блока клапанов - ключевой компонент интегрированной гидравлической системы. Он служит не только креплением для других гидравлических компонентов, но и каналом, соединяющим их масляные контуры. Как правило, корпуса блоков клапанов имеют прямоугольную форму и изготавливаются из стали или ковкого чугуна. В них имеются различные монтажные отверстия, связанные с гидравлическими клапанами, включая отверстия для масла, отверстия для соединительных винтов, отверстия для позиционирующих штифтов, а также открытые отверстия для масла и соединительные отверстия. Чтобы обеспечить правильное соединение диафрагм и избежать помех, иногда особое внимание уделяется процессу установки этих отверстий.
В относительно простом корпусе клапанного блока обычно имеется не менее 40-60 отверстий. В более сложных конструкциях могут быть сотни отверстий. Эти отверстия создают перекрещивающуюся сеть проходов. Отверстия в корпусе блока клапанов могут быть самыми разнообразными: легкими, ступенчатыми и резьбовыми. Эти отверстия обычно прямые и легко обрабатываются на обычных сверлильных станках и станках с ЧПУ. Иногда для особых требований к соединению устанавливаются косые отверстия, но используются они редко.
2、Гидравлический клапан
Гидравлические клапаны, как правило, являются стандартными деталями. К ним относятся различные типы пластинчатых, картриджных и штабельных клапанов. Мы устанавливаем их на корпус блока клапанов с помощью соединительных винтов. Таким образом, достигается функция управления гидравлическим контуром.
3, Трубные соединения
Трубный соединитель для подключения внешних трубопроводов и блока клапанов. Все виды клапанов и корпус блока клапанов образуют гидравлический контур. Эти компоненты управляют гидроцилиндром и другими исполнительными механизмами. Кроме того, они выполняют функции впуска, возврата и слива масла. Для этого их необходимо подключить к внешнему трубопроводу.

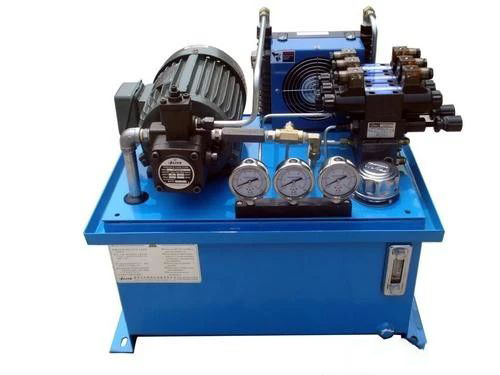

4、Другие аксессуары
В том числе фланец для подключения к трубопроводу, заглушки технологических отверстий, уплотнения масляного контура и другие аксессуары.
