Что такое картридж hydraforce?

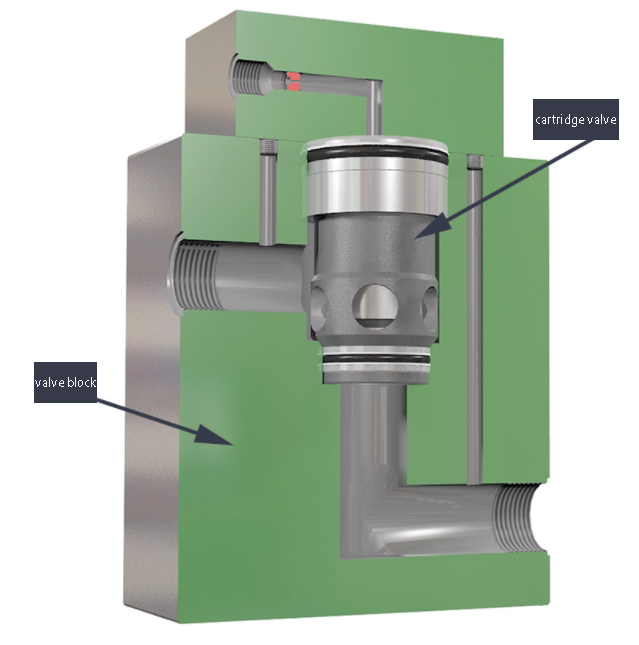

Для правильной работы обычно необходимо установить Картриджи Hydraforce в гидравлическом блоке. Их типы включают три основные категории: клапаны управления давлением, клапаны управления направлением и клапаны управления потоком. Производители обычно изготавливают гидравлические блоки из стали или алюминия, а затем проделывают в них полость для установки картриджного клапана.
Мы выбираем гидравлические блоки, потому что их высокая степень интеграции позволяет экономить место и сокращать количество дополнительных устройств, таких как шланги и фитинги.
Благодаря меньшему количеству шлангов, фитингов и других аксессуаров количество утечек значительно сокращается. Даже при последующем обслуживании всегда проще разобраться с одним интегрированным блоком, чем с кучей замысловатых трубопроводов.

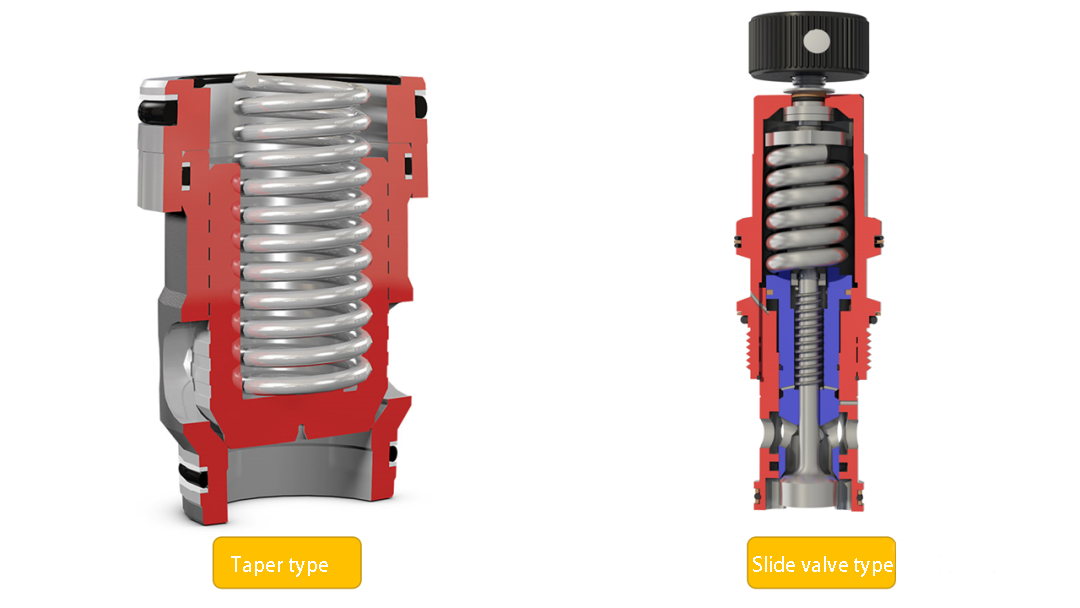

Картриджные клапаны Hydraforce обычно бывают конусными, но, конечно, могут быть и золотниковыми. Конусные картриджные клапаны, как правило, являются двухходовыми, в то время как картриджные клапаны со скользящим затвором могут быть двухходовыми, трехходовыми или четырехходовыми.
Картридж Hydraforce может быть установлен двумя способами, один из которых - задвижной, а другой - ввинчивающийся. Название "вставной картриджный клапан" знакомо не всем, но другое его название очень громкое - "двухходовой картриджный клапан". Ввинчивающиеся картриджные клапаны более известны как "резьбовые картриджные клапаны".
Двухходовые картриджные клапаны по своей конструкции и применению сильно отличаются от винтовых картриджных клапанов. В этой лекции мы будем говорить только о двухходовых картриджных клапанах.
Структура 2-ходовых картриджных клапанов

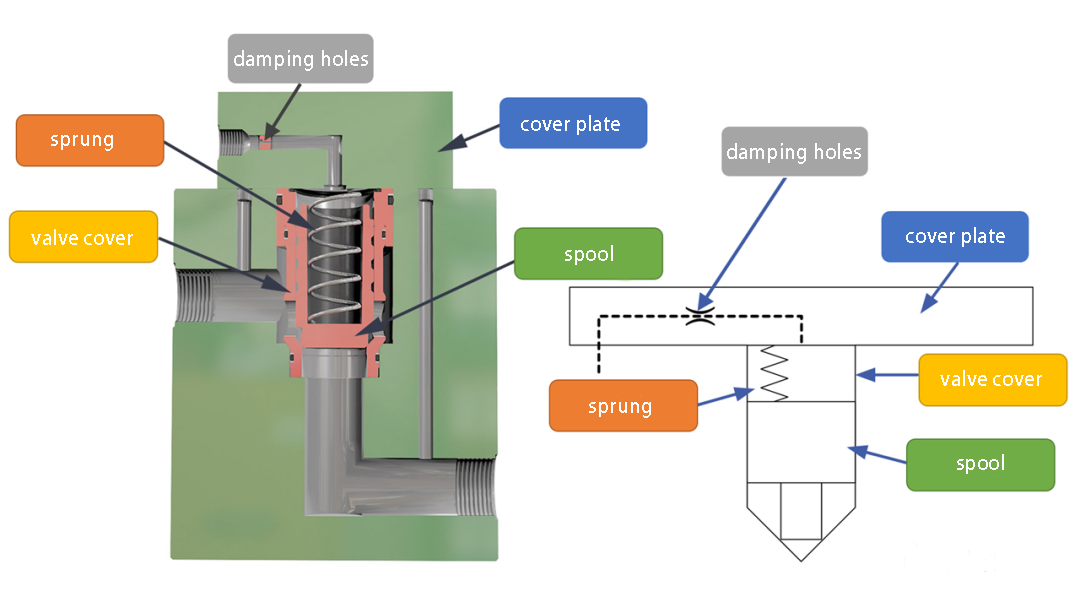

Двухходовой картриджный клапан обычно состоит из гильзы, пружины, защитной пластины и маковки. Обычно его вставляют непосредственно в блок и закрепляют на месте с помощью верхней пластины для герметизации.

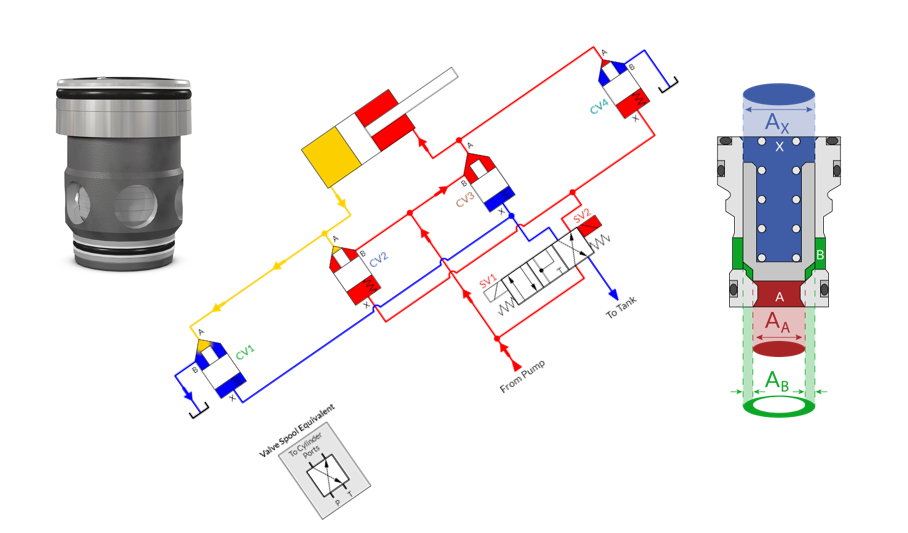

Вы можете использовать двухходовой картриджный клапан в одиночку, приближаясь к двухходовому переключающему клапану. В качестве альтернативы можно объединить более двухходовых картриджных клапанов в функциональный блок. Такая комбинация позволяет получить такие функции управления, как двухпозиционный четырехходовой или трехпозиционный четырехходовой. В этом случае мы называем функциональный блок логическим клапаном. Функция логического блока может быть аналогична логической схеме в электрической цепи.
Одиночный двухходовой картриджный клапан имеет только два состояния: включено и выключено. Это может показаться очень простым. Однако объединение нескольких картриджных клапанов может быть очень мощным. Это похоже на то, как мы используем компьютеры, чтобы создать живой интернет, состоящий только из 0 и 1.
Разве не достаточно золотников, зачем они изобрели картридж с гидроусилителем?
Основная идея заключается в том, чтобы представить преимущества картриджа hydraforce:
- Обычно мы используем двухходовые картриджные клапаны в системах с высоким давлением и большим расходом в основном по экономическим соображениям, так как большие направляющие золотники дороги и не всегда доступны.
- Картридж Hydraforce в основном состоит из конусных клапанов, которые имеют гораздо меньшую утечку, чем золотниковые клапаны, с почти нулевой утечкой на порте А и очень малой утечкой на порте В. Картриджные клапаны более отзывчивы при открытии, так как имеют гораздо меньшую утечку, чем золотниковые клапаны.
- Картридж Hydraforce имеет гораздо более быстрый отклик при открытии, поскольку у него нет мертвой зоны, как у обычных золотников, поэтому поток идет практически мгновенно. Как быстро открывается клапан, так же быстро он, естественно, и закрывается.
- Поскольку нет необходимости в динамическом уплотнении, сопротивление потоку невелико, и они более долговечны, чем золотниковые клапаны.
- Картриджные клапаны гораздо проще использовать в логических схемах. Простая комбинация нормально открытых и нормально закрытых клапанов позволяет создать множество схем управления с различными функциями.
Сценарии применения картриджей Hydraforce

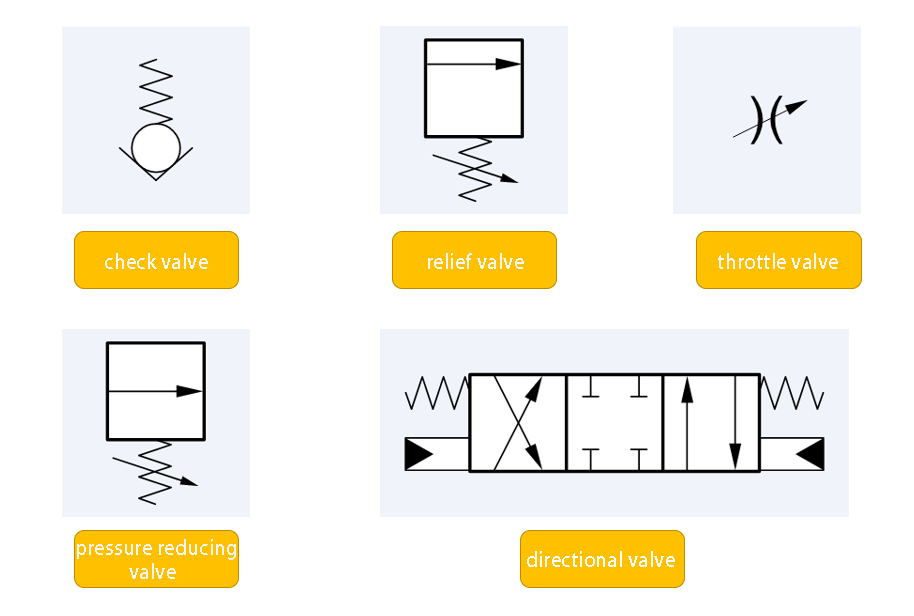

Двухходовые картриджные клапаны можно использовать в мобильной и заводской гидравлике в качестве обратных клапанов, перепускных клапанов, дроссельных клапанов, редукционных клапанов, распределительных клапанов и т.д.
