Значение гидравлический электромагнитный клапан hydraforce символы:
Символы гидравлического электромагнитного клапана Hydraforce в виде коробки, стрелки, буквы "Т" и композиции символов. Графические символы гидравлических электромагнитных клапанов обычно означают следующее:
1、 с коробкой, обозначающей рабочее положение клапана, каждая коробка обозначает рабочее положение электромагнитного клапана, то есть "бит". Есть несколько коробок, которые обозначают несколько "бит", например, два трехходовых, которые обозначают два рабочих положения. На рисунке выше "не включено" и "включено" - это два разных рабочих положения.
2. Определите нормальное положение. Гидравлический электромагнитный клапан Hydraforce имеет два или более рабочих положения, одно из которых является нормальным положением, то есть золотник в ненапряженном положении. Для двухпозиционного клапана использование пружины сброса двухпозиционного клапана близко к пружине в коробке состояния доступа для его нормального положения. Для трехпозиционных клапанов нейтральное положение в графическом символе является нормальным положением. При построении схемы системы подключите контур масло/воздух к нормальному положению распределительного клапана.
3、 Стрелки в поле указывают на то, что соответствующие два интерфейса находятся в состоянии соединения.
4、 Символ "T" в поле означает, что интерфейс недоступен.
5、 Количество интерфейсов, подключенных к внешней стороне коробки, равно нескольким, что означает несколько "проходов".
6、 Как правило, буква P обозначает входной конец жидкости, R - выходной конец, а A и B - интерфейс, соединяющий клапан и привод.

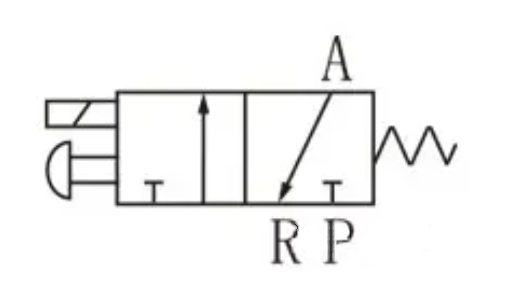

В приведенном ниже примере двухпозиционный трехходовой гидравлический электромагнитный клапан HydraForce имеет два рабочих положения. Он имеет три вентиляционных отверстия. Эти порты включают впускной порт (P), рабочий выпускной порт (A) и выпускной порт (R). Когда гидравлический электромагнитный клапан HydraForce находится под напряжением, порты P и A открыты. Когда он обесточивается и возвращается в нормальное состояние, порты R и A открыты.

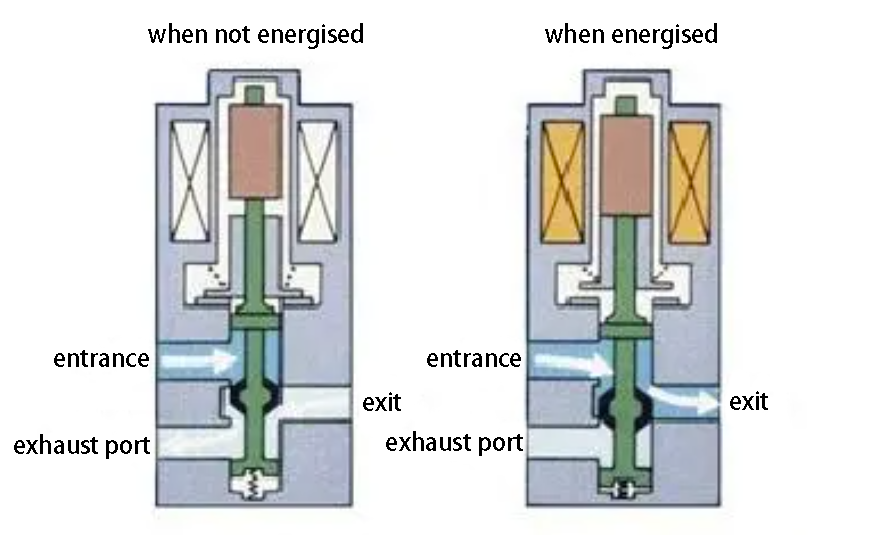

На следующих двух диаграммах показан полный статус работы клапана

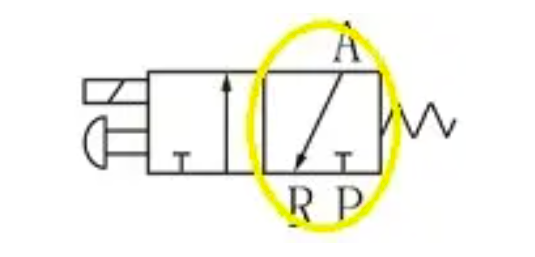

1、Коробка в желтом круге указывает на состояние подключения интерфейса в нормальном положении электромагнитного клапана.

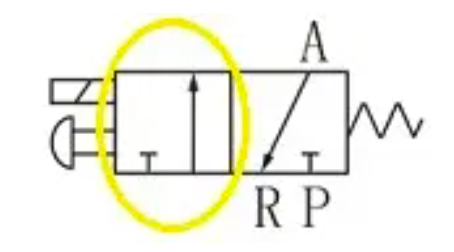

2、 Желтый круг в рамке указывает на состояние возбуждения электромагнитного клапана при подключении интерфейса.
