В гидравлической системе часто встречаются различные гидравлические клапаны, тогда что такое соединение гидравлических клапанов? Производители гидравлических систем Zhuo Yi расскажут вам о соединении коллектор гидравлического электромагнитного клапана Имеют трубное соединение, пластинчатое соединение, встроенный тип блока, тип клапана со штабелем и т.д., ниже мы дадим вам отдельное представление.

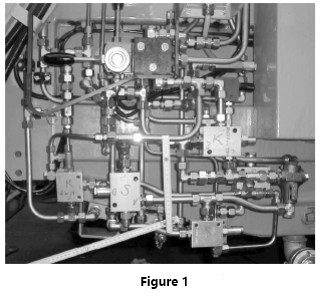

1. Соединение трубок
Трубчатое соединение, также известное как резьбовое соединение, это трубка гидравлического электромагнитного клапана коллектора с трубными соединениями и трубчатым соединением, поток большого фланцевого соединения. Преимущества системы ног между клапаном жидкости к ясно; недостатки являются структурные дисперсии, учет большого пространства гидравлической системы, раздел ступенчатые, не легко установить и демонтировать, обслуживание, трубные соединения легко утечки масла и в воздух, и легко производить вибрацию и шум. В настоящее время используется реже.
2. Соединение пластин
На рисунке 2 показано равномерное крепление пластинчатого коллектора гидравлического электромагнитного клапана на соединительной пластине с использованием следующих форм соединительной пластины.
(1) однослойная соединительная пластина Они устанавливали компоненты клапана перед вертикальной соединительной пластиной и соединяли масляный трубопровод клапана с пластиной сзади через масляный трубопровод. Такая соединительная пластина проста, легко проверить масляный контур, но трубопровод пластины, монтаж и демонтаж не очень удобны.
(2) двухслойная соединительная пластина Между двумя пластинами соединяется масляный контур клапана. Две пластины и затем фиксируются вместе с помощью клея или винтов, простой процесс, компактная структура. Но давление в системе гидравлической станции высокое, легко возникают проблемы с утечкой масла в полости.
(3) Вся соединительная пластина Вся соединительная пластина в толще соединительной пластины бурения или литья отверстия в качестве соединения между нефтяного контура, компактная структура, меньше труб, надежный, но обработка сложнее, нефтяной контур потери давления больше.
3. Встроенный тип блока

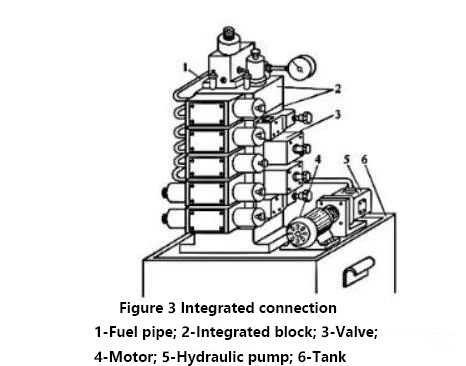

Как показано на рисунке 3, интегрированный блок типа гидравлического устройства монтирует пластинчатые гидравлические компоненты с трех сторон вокруг интегрированного блока, и устанавливает трубопроводную арматуру на другой стороне для подключения к гидравлическому приводу через масляные трубы. Блок формируется путем сверления отверстий в соединении масляного контура, блок и установленные в его окружении компоненты составляют интегрированную группу блоков, обычно может завершить определенную функцию типичного базового контура, например, блок контура управления давлением, блок контура управления скоростью. Гидравлическая система часто состоит из нескольких интегрированных групп блоков, каждая из которых соединяет интегрированный блок с верхней крышкой и нижней пластиной с помощью длинных болтов. Эта форма соединения имеет компактную структуру. Меньше трубок, может быть стандартизирован, прост в проектировании и производстве и имеет другие преимущества. Поэтому она широко используется в различных гидравлических системах.
4. Тип клапана со штабелем

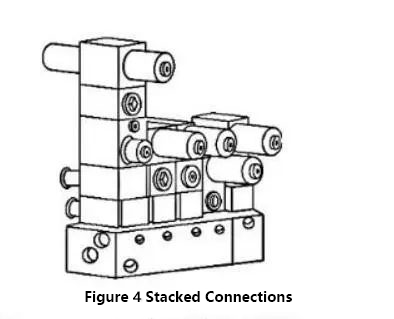

Как показано на рисунке 4, штабельный тип клапана - это еще один способ интеграции гидравлических устройств, каждый штабельный клапан играет роль как управляющего клапана, так и корпуса канала. Таким образом, конфигурация штабельного клапана не требует другого соединительного блока, просто используйте длинные болты непосредственно к штабельному клапану, установленному на базовой плите блока, вы можете сформировать необходимую гидравлическую систему.
