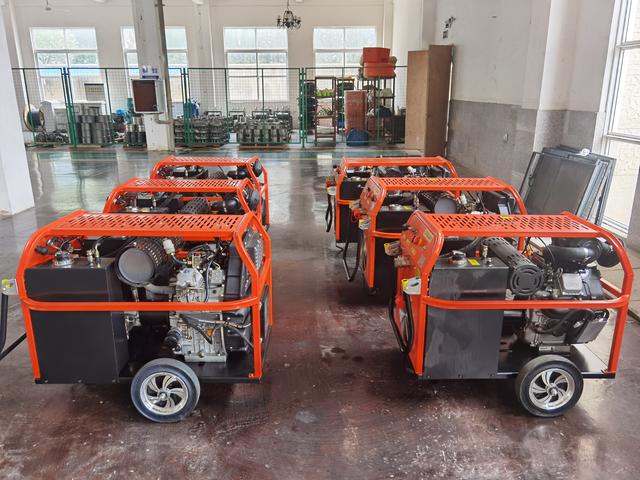

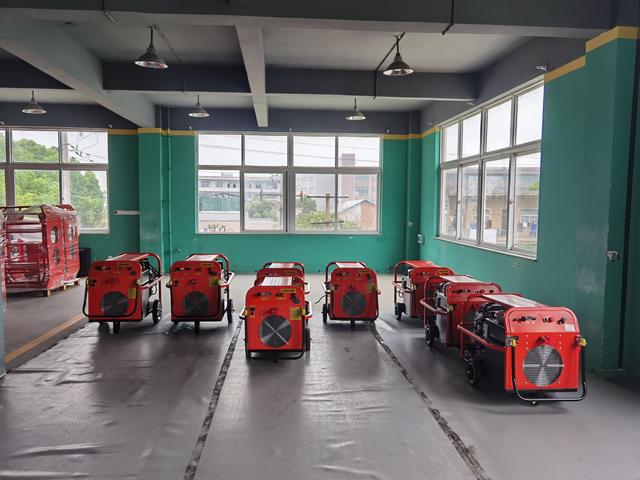

Портативный гидравлическая станция может приводить в действие гидравлические шламовые насосы, ручные дробильные кирки и другие гидравлические инструменты, он имеет: высокую эффективность, малый размер, легкий вес и сильную мощность и другие характеристики, в дорожном ремонте, ремонте газовой воды, землетрясении и пожарно-спасательных операциях может обеспечить надежный источник энергии.
Гидравлическая станция состоит из:
Гидравлическая станция состоит из рамы, бака, насоса, двигателя и картриджа для удаления мусора. На раме надежно закреплены бак, двигатель, регулятор, картридж для удаления мусора и картридж для удаления воды. Масляный насос устанавливается внутри бака, соединяя выходной конец двигателя с приводом насоса. Масляный бак имеет первое впускное и первое выпускное отверстия. Регулятор содержит корпус клапана, внутри которого находится полость клапана. Корпус клапана имеет второй впуск и второй выпуск. В полости клапана находится золотник, соответствующий второму входу. На золотнике установлен стальной шар, а полость клапана включает в себя второй впуск и второй выпуск.
Полость клапана включает в себя второй вход и второй выход. Внутри полости клапана находится золотник, соответствующий второму входу. Я оснастил золотник стальным шариком. Кроме того, в полости клапана находится регулирующая гайка. Между стальным шариком и регулирующей гайкой я поместил регулирующий стержень. Пружины соединяют регулирующий стержень с регулирующей гайкой. Корпус клапана также включает в себя третий выход, который непосредственно соединяется со вторым входом, и третий вход, который непосредственно соединяется со вторым выходом. Второй впуск и выпуск, непосредственно соединенные со вторым выпуском, оснащают регулятор.
Кроме того, корпус клапана имеет третий выпуск, соединенный со вторым впуском, третий впуск, соединенный со вторым выпуском, и крышку клапана, совместимую с регулирующей гайкой. Конец выхода масла из масляного насоса, первый выход и второй вход соединены между собой трубопроводом. Второй выход соединен с первым входом через трубопровод. Третий выход соединен с входным концом гидравлического оборудования через трубопровод. Трубопроводы последовательно соединяют выходной конец гидравлического оборудования с картриджем для удаления мусора, картриджем для удаления воды и третьим входом.
Принцип работы гидравлической станции:
В портативной гидравлической станции двигатель приводит в действие масляный насос. В результате масло в баке проходит через выходное отверстие масляного насоса, первое выходное отверстие и второе входное отверстие в регулятор. Когда давление масла на втором входе превышает определенный уровень, оно воздействует на стальной шарик в камере клапана регулятора. Это давление давит на рычаг регулятора, заставляя его перемещаться вверх. В результате между стальным шариком и золотником клапана образуется осевой зазор.
В этот момент масло поступает из второго впускного отверстия в гидравлическое оборудование через третье выпускное отверстие, обеспечивая работу гидравлического оборудования. Тем временем оставшееся в клапанной камере, втором выпускном отверстии и первом впускном отверстии масло поступает обратно в бак, завершая контур.
Часть масла поступает в гидравлическое оборудование через третий выход для гидравлического оборудования, другая часть последовательно проходит через полость клапана, второй выход, первый вход обратно в бак, чтобы играть роль сброса давления, в вышеуказанном процессе, через регулировку гайки, регулирующей давление, изменяется степень сжатия пружины, так что может играть эффект регулирования давления. Гидравлическое оборудование выпускает масло, которое затем последовательно проходит через фильтрующий элемент для удаления примесей, фильтрующий элемент для воды, третий вход, второй выход и первый вход обратно в бак. В процессе возврата масла фильтрующий элемент для удаления примесей эффективно отфильтровывает примеси в масле. Кроме того, фильтрующий элемент для удаления воды эффективно отфильтровывает воду в масле.
