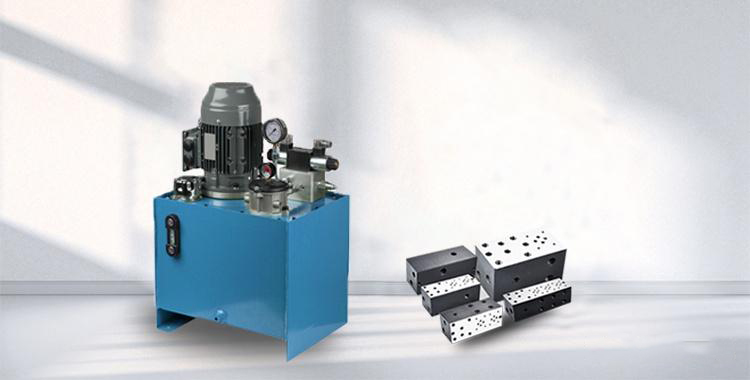

A гидравлическая станция переменного тока это устройство для привода гидравлической системы, которое состоит из нескольких компонентов и деталей и имеет сложную структуру. Ниже перечислены основные структурные компоненты гидравлической станции:
Структура гидравлической станции переменного тока довольно сложна, различные компоненты работают в тандеме, обеспечивая эффективное функционирование гидравлической системы. Давайте разберем ключевые компоненты и их роли более подробно:
(a) Гидравлический насос: Гидравлический насос является основным компонентом гидравлической силовой установки AC. Он в основном отвечает за забор гидравлического масла из бака-накопителя и передачу его под давлением в гидравлическую систему. Обычно в гидравлических насосах используются шестеренчатые, поршневые или лопастные насосы, в зависимости от конкретных потребностей гидравлической системы. Выбор подходящего насоса имеет решающее значение для оптимальной работы системы.
(b) Электрический двигатель: Электродвигатель играет ключевую роль, приводя в движение входной вал гидравлического насоса, тем самым обеспечивая необходимую мощность для его работы. Как правило, используется трехфазный асинхронный двигатель. Выбор электродвигателя основывается на требованиях к мощности гидравлической системы, обеспечивая эффективную работу насоса.
(c) Резервуар: Резервуар специально предназначен для хранения гидравлического масла. Кроме того, он играет важнейшую роль в поддержании нормального рабочего давления в гидравлической системе. Как правило, производители изготавливают резервуар из металла или пластика и тщательно продумывают его объем и устройство контроля уровня масла. В результате такая конструкция обеспечивает постоянное поддержание гидравлического масла в системе в необходимом рабочем диапазоне. Такое постоянство, в свою очередь, способствует повышению общей эффективности системы. Кроме того, это повышает надежность всей гидравлической системы.
(d) Резервуарный фильтр: Фильтр бака является важным компонентом, поскольку он эффективно отфильтровывает примеси и частицы из гидравлического масла. Таким образом, обеспечивается чистая и бесперебойная работа гидравлической системы. Обычно фильтр имеет картриджную или сетчатую структуру. Кроме того, конкретные требования гидравлической системы определяют выбор точности фильтрации. Это подчеркивает важность выбора подходящего типа фильтра. Это необходимо для поддержания оптимальной производительности системы.
(e) Гидравлические клапаны: Гидравлические клапаны имеют решающее значение для контроля и регулирования различных параметров гидравлической системы, таких как давление, расход и направление. Существует множество типов гидравлических клапанов, включая регулирующие, предохранительные, последовательные и разгрузочные клапаны.
(f) Манометры и масляные термометры: Операторы используют манометры для измерения рабочего давления в гидравлической системе. В то же время масляные термометры контролируют температуру гидравлического масла. Постоянно контролируя эти параметры, операторы могут быть в курсе состояния гидравлической системы, обеспечивая ее нормальную работу.
(g) Трубы и трубопроводы: Трубки и трубопроводы соединяют различные гидравлические компоненты, включая гидравлический насос и клапаны. Эти соединения создают полную гидравлическую систему. В этих трубах обычно используются металлические материалы, которые выдерживают давление и противостоят коррозии, обеспечивая целостность системы.
(h) Цепи управления и электрические компоненты: Цепи управления и электрические компоненты гидравлической станции переменного тока управляют функциями запуска и остановки. Кроме того, они контролируют рабочие процессы и защитные функции гидравлической системы. Эти компоненты включают в себя электромагнитные клапаны, реле, переключатели и клеммы. Они располагаются и подключаются в соответствии с требованиями системы к управлению.
Наконец, необходимо отметить, что компоненты и детали гидравлической станции AC должны работать в полной гармонии. Такая координация имеет решающее значение для успешного выполнения задач, стоящих перед гидравлической системой. Кроме того, компания Beijing Chuhai Technology настоятельно рекомендует тщательно учитывать специфические рабочие требования гидравлической системы. Кроме того, они подчеркивают важность учета требований к производительности в процессе проектирования и сборки. Такое внимание к деталям должно быть приоритетным в процессе проектирования и сборки гидравлической станции переменного тока.
Для обеспечения оптимальной работы крайне важно учитывать эти факторы. Продуманный выбор наиболее подходящих компонентов позволяет эффективно гарантировать общую функциональность гидравлической станции. Кроме того, решающее значение для поддержания этой функциональности имеет обеспечение их надежного соединения и стабильной работы. В результате это также обеспечит безопасность и стабильность всей гидравлической системы. Этот аспект имеет решающее значение для долгосрочной надежности системы. Кроме того, он напрямую влияет на общую производительность гидравлической системы.
