Types de blocs hydrauliquesLes éléments suivants sont nécessaires : bloc de la barre, bloc de la petite plaque, plaque de recouvrement, taquet.

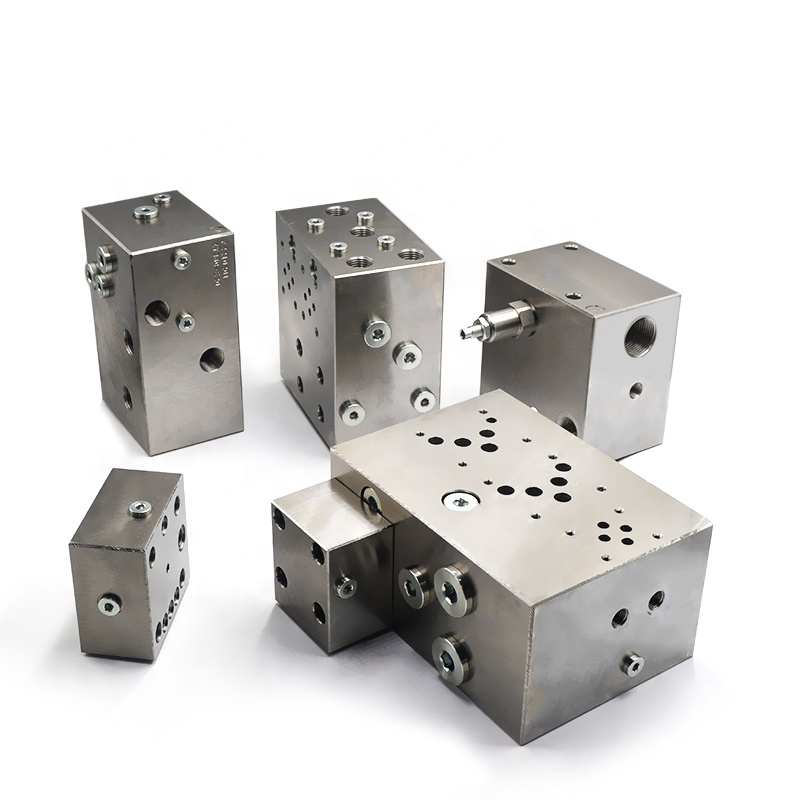

Les blocs de collecteurs hydrauliques sont disponibles sous diverses formes, telles que les plaques de base pour le montage des vannes, les blocs de vannes de pompe, les blocs de vannes logiques, les blocs de vannes empilées, les blocs de vannes spécialisées, les drains de collecteurs et les blocs de connexion.
Dans un système hydraulique réel, le collecteur hydraulique se compose du corps du bloc de vannes ainsi que de diverses vannes hydrauliques, de raccords de tuyauterie, d'accessoires et d'autres composants installés sur celui-ci.
1、Corps du collecteur

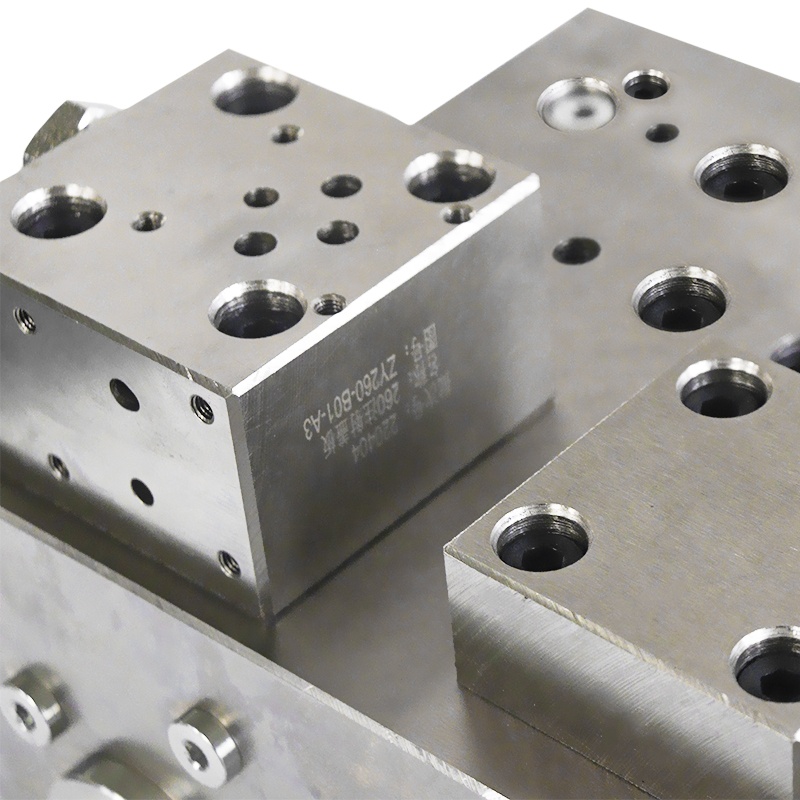

① Le corps du collecteur est le composant clé du système hydraulique intégré, il est le support d'autres composants hydrauliques, mais aussi le corps de canal de la connexion du circuit d'huile.
② Les fabricants utilisent généralement une forme rectangulaire pour les corps des collecteurs et les fabriquent en aluminium ou en fonte malléable.
③ Distribution du corps du collecteur avec les trous de montage de la vanne hydraulique, les trous d'huile, les trous de vis de connexion, les trous de positionnement, et les trous d'huile publics, les trous de connexion, etc., afin de s'assurer que l'ouverture est correctement connectée et n'interfère pas avec le processus de mise en place des trous parfois.
④Il y a au moins 40 à 60 trous sur le corps du collecteur relativement simple, et des centaines sur les collecteurs un peu plus complexes, qui constituent un réseau de trous entrecroisés.
⑤ Le corps du collecteur présente différents types de trous, tels que des trous légers, des trous étagés et des trous filetés. Ces trous sont généralement droits et faciles à traiter à l'aide de perceuses ordinaires et de machines à commande numérique.
2、Soupape hydraulique
Les valves hydrauliques sont généralement des pièces standard. Il en existe différents types, tels que les valves à plaques, les valves à cartouche et les valves empilées. Ces valves sont montées sur le corps du collecteur à l'aide de vis de raccordement. Cette configuration leur permet de réaliser la fonction de contrôle du circuit hydraulique.
3、Connecteurs
①Les raccords permettent de connecter la tuyauterie externe au collecteur.
② Le circuit hydraulique est composé de plusieurs valves et collecteurs. Ils commandent le vérin hydraulique et les autres actionneurs. Ils gèrent également l'huile, le retour d'huile et la vidange. Pour cela, ils doivent se raccorder à la tuyauterie extérieure.
4, autres accessoires
Y compris les brides de raccordement aux pipelines, le bouchage des trous de traitement, les joints de circuit d'huile et d'autres accessoires.
