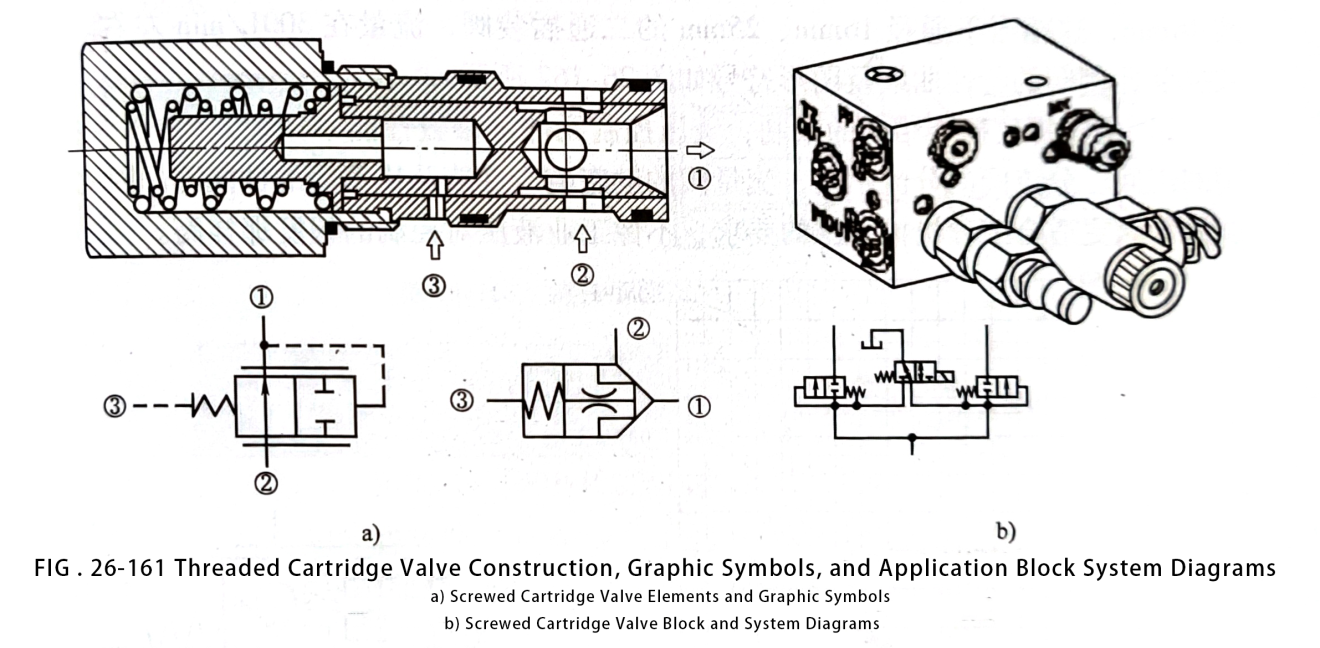

Структура, графические символы и применение резьбовые картриджные клапаны Системная схема блока клапанов показана на рис. 26-161. Этот тип клапана имеет множество преимуществ для инженерных применений, поэтому он постепенно становится основным клапаном в развитии гидравлических клапанов.
Резьбовые картриджные клапаны имеют следующие преимущества.
1) для достижения нулевой внешней утечки, изменение гидравлической легко загрязнения окружающей среды, снижение эффективности конца.
2) При интеграции с другими клапанами резьбовой картриджный клапан обеспечивает минимальный объем и экономию пространства. Такая конструкция соответствует требованиям, предъявляемым к гидравлическим устройствам, используемым в строительной технике и транспортных средствах.
3) Резьбовой картриджный клапан и его клапанный блок с ЧПУ станками, снижение затрат, размер партии, с другими типами клапанов конкурентного преимущества.
4) Резьбовой картриджный клапан обеспечивает диверсификацию, комбинирование и интеграцию характеристик гидравлических клапанов. Он представляет новые подходы к разработке, которые обогащают функциональность гидравлических клапанов и расширяют возможности их применения. В результате он все больше заменяет традиционные гидравлические компоненты, такие как пластинчатые клапаны.
5) резьбовой картриджный клапан благодаря избавлению от литья корпуса клапана, использованию обработки с ЧПУ. Производство клапана простое, структурные инновации более удобны.
6) В процессе проектирования можно применить групповую технологию, организовав производство деталей по группам. Такой подход требует более высокого уровня производства клапанов и организационного управления.
Резьбовой картриджный клапан обладает более высокими конструктивными характеристиками по сравнению с существующими пластинчатыми и штабиковыми клапанами. Его разновидности и структура более сложны. Это требует более высокого уровня производства и управления. В дальнейшем они позволяют производить большое количество деталей, что приводит к увеличению затрат на сокращение пространства.
7) Резьбовые картриджные клапаны очень гибко комбинируются с другими компонентами и системами. Они способствуют разработке новых компонентов и гидравлических систем, облегчая создание новых продуктов. Такая гибкость также способствует развитию технологий и разработке гидравлических патентных технологий.
В целом, резьбовые картриджные клапаны обладают такими преимуществами, как отсутствие утечек, малый вес, небольшие размеры, простота интеграции, простота синтеза, низкая стоимость, простота установки, экологичность и простота разработки.
Ограничения и проблемы резьбовых картриджных клапанов заключаются в следующем.
1) Из-за ограничений по прочности резьбы и моменту затяжки (500 Н-м) диаметр резьбовых картриджных клапанов может достигать только 48 мм, что эквивалентно двухходовым картриджным клапанам с проходным диаметром 16 мм и 25 мм, а расход составляет около 300 л/мин. Характерная кривая и графические символы пропорциональных клапанов с резьбовым картриджем показаны на рисунке 26-162.
2) Из-за ограничений структуры резьбового картриджа производительность компонентов гидравлического управления и другие параметры не так хороши, как у пластинчатого клапана, например, гистерезис перепускного клапана, точность переключения отводного клапана, динамический отклик клапана потока и производительность пропорционального клапана и т.д. Поэтому клапан с резьбовым картриджем больше подходит для клапана. Таким образом, резьбовой патронный клапан больше подходит для гидравлических требований машиностроения, в отличие от промышленной гидравлики по управлению высокой точностью.

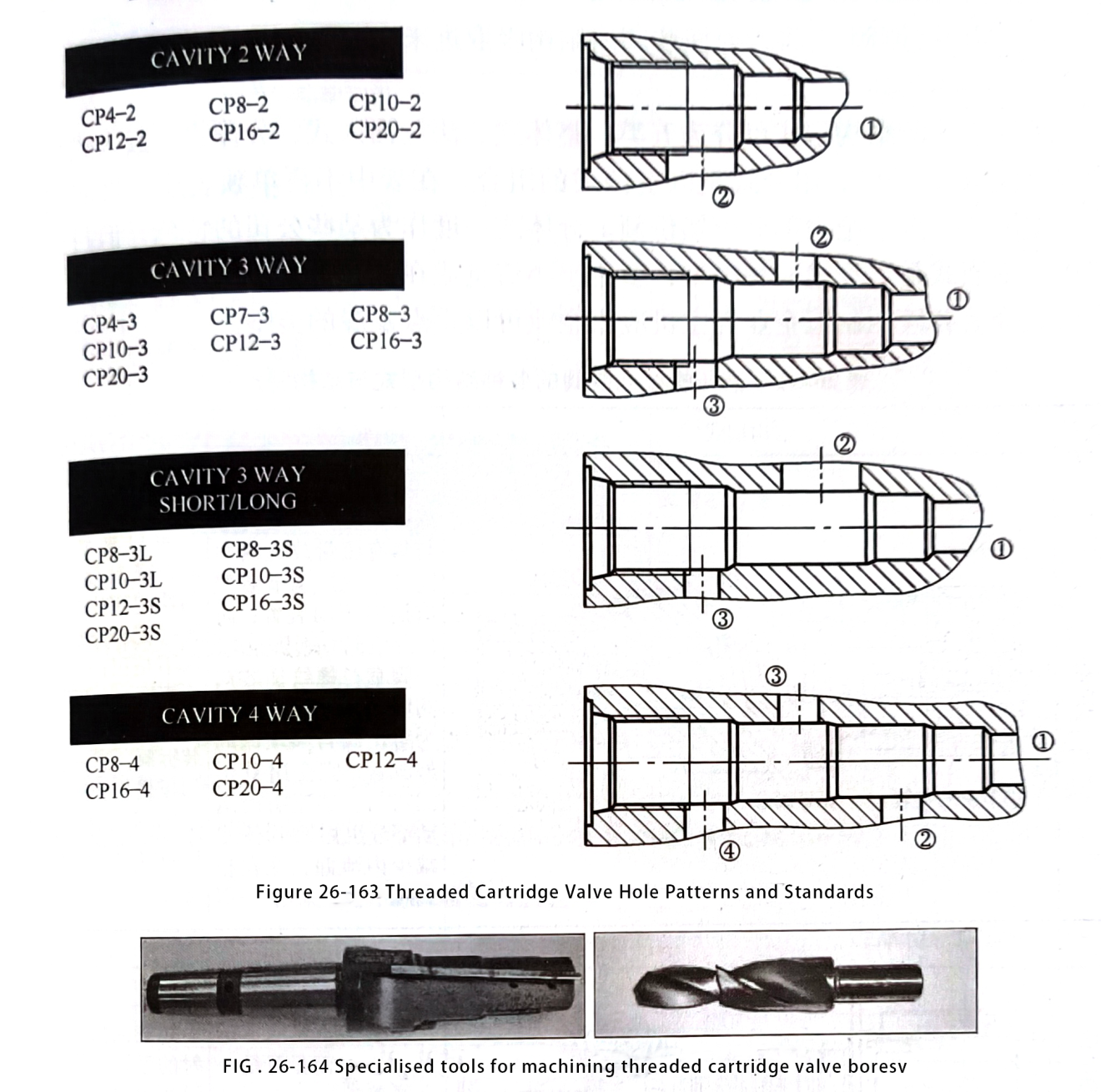

3) Стандарт типа отверстия (см. рис. 26-163) все еще трудно унифицировать. Несмотря на введение стандарта IS0, компании, использующие тип отверстия, по-прежнему популярны в следующих вариантах: IS0, европейские стандарты, стандарт SUN и американские стандарты NFPA. В 2004 году в Китае также был принят национальный стандарт, который соответствует стандарту типа отверстия IS0.
4) Катушка соленоида компании не является унифицированной, так что спецификации разнообразны и сложны, легко увеличить количество пользовательских запасных частей.
5) К конструкции встроенного блока предъявляются более жесткие технические требования по сравнению с пластинчатым клапаном. Следовательно, уровень проектирования пользователя должен быть относительно высоким.
6) Для обработки отверстий требуются специальные инструменты, что увеличивает затраты. Кроме того, требования к обработке относительно выше по сравнению с таковыми для пластинчатых клапанов (см. рис. 26-164).
7) В связи с увеличением количества новых типов клапанов для картриджных клапанов, технология не имеет достаточного продвижения. В результате для реализации потенциала резьбовых картриджных клапанов необходимы обучение и обмен опытом.
