Принцип работы и типы гидравлических электромагнитных клапанов 12v
По принципу действия гидравлические электромагнитные клапаны 12 В делятся на три основные категории..:

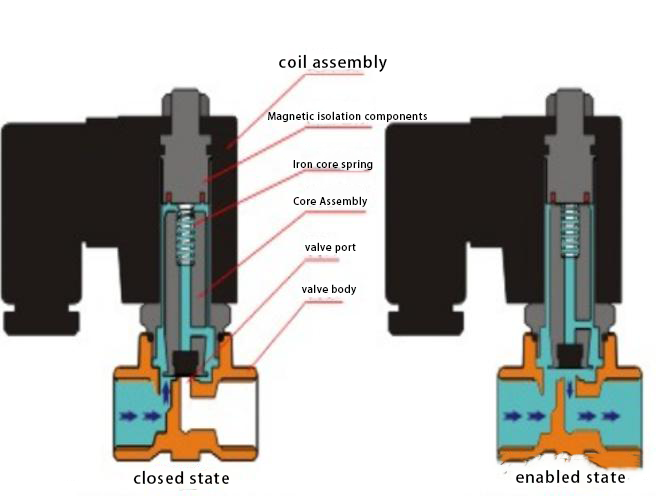

1, Электромагнитный клапан прямого действия
Принцип работы: при подаче напряжения электромагнитная катушка создает электромагнитную силу, которая поднимает закрывающий элемент от седла клапана, клапан открывается; при отключении напряжения электромагнитная сила исчезает, пружина прижимает закрывающий элемент к седлу клапана, клапан закрывается.
Характеристики: в вакууме, отрицательном давлении, нулевом давлении может работать должным образом, но диаметр обычно не превышает 25 мм.

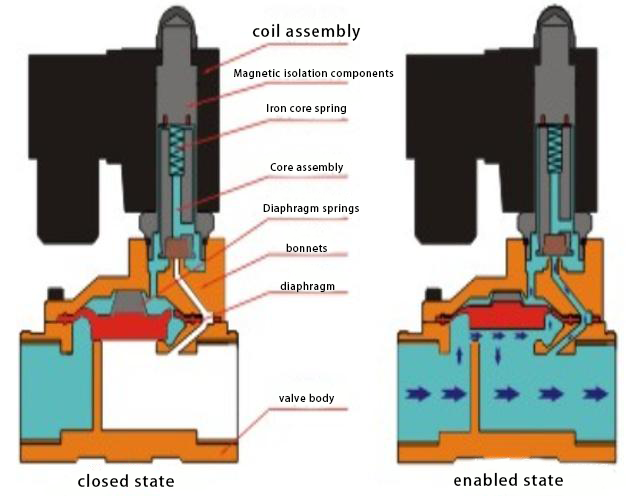

2、 Пилотный электромагнитный клапан
Принцип:
При подаче напряжения электромагнитная сила всасывает золотник пилотного отверстия, в результате чего пилотное отверстие открывается. Это действие снижает давление в верхней камере поршня главного клапана. Таким образом, между верхней и нижней камерами образуется разность давлений, причем в нижней камере давление выше. Эта разница давлений способствует движению вверх основного поршня, тем самым открывая клапан.
При отключении питания сила пружины закрывает пилотное отверстие. При этом верхняя камера нагнетается, создавая разницу давлений между верхней и нижней камерами, причем в верхней камере создается высокое давление. Давление рабочей среды и сила пружины приводят запорный элемент в движение вниз, закрывая клапан.
Закройте клапан.
Характеристики: верхний предел диапазона давления жидкости высок, может быть установлен произвольно, но должен соответствовать условиям перепада давления жидкости.
3, пошаговый электромагнитный клапан прямого действия
Принцип: это сочетание прямого действия и пилотного принципа работы, когда на входе и выходе нет разницы давления, подается питание, электромагнитная сила непосредственно на пилотный клапан и основной клапан закрытия вверх, в свою очередь, клапан открыт. Когда на входе и выходе начинается разница давлений, электромагнитная сила активирует пилотный малый клапан после подачи питания. В результате этого действия давление в нижней камере главного клапана повышается, а давление в верхней камере падает. В результате разность давлений толкает основной клапан вверх. В случае отключения питания управляющий клапан под действием силы пружины или давления среды толкает запорный элемент вниз, тем самым закрывая клапан.
Характеристики: При нулевом перепаде давления или вакууме высокое давление может активировать клапан. Однако для этого требуется большая мощность. Кроме того, клапан необходимо устанавливать горизонтально.
