Пропорциональный соленоид, несомненно, является одним из основных устройств в электромагнитный картриджный клапан.
Исходя из выходных характеристик, электромагнитные картриджные клапаны пропорциональных соленоидов в основном классифицируются на три типа, представленные в таблице ниже.
| основа | Входные/выходные характеристики | пользоваться | ||||
| 一 | Силовое управление | Структура точно такая же, разница только в использовании | Ток - выходное усилие | Пропорционально входному току возникает выходная сила, которая не зависит от смещения якоря в рабочей зоне, т.е. имеет горизонтальные всасывающие характеристики. | Короткий ход для пилотной ступени | |
| 二 | Тип управления ходом | Тип регулирования усилия + нагрузочная пружина | Ток - Сила - Перемещение | Пропорционально входному току выходное перемещение преобразуется нагрузочной пружиной. | Увеличенный ход выходного вала, в основном используется для клапанов с прямым управлением | |
| 三 | Регулируемый по положению | Управление силой + датчик перемещения | Добавлен небольшой замкнутый контур для определения положения якоря | Ток - положение якоря | Поскольку входной ток пропорционален смещению якоря и не имеет ничего общего с противодействующей силой, необходимо задать величину удельной силы в пределах максимального всасывания нагрузкой. | Замкнутый контур с обратной связью по положению якоря для клапанов прямого управления, требующих высокой точности регулирования |
Однако наиболее простым и часто используемым типом является пропорциональный соленоид с силовым управлением. В этом типе выходное усилие в рабочей зоне пропорционально току и не зависит от смещения. Именно от этой характеристики и происходит термин "пропорциональный".
Поэтому, если не указано иное, мы называем их пропорциональными соленоидами с силовым управлением.

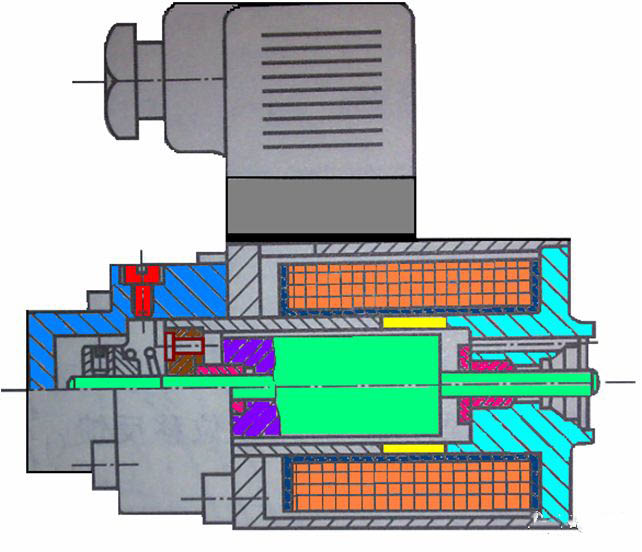

Важно отметить, что пропорциональный электромагнит конструктивно схож с переключающим электромагнитом. Однако основное отличие заключается в форме изоляционного кольца трубки сердечника. В обычных переключающих электромагнитах профиль полюсного башмака обычно прямоугольный.

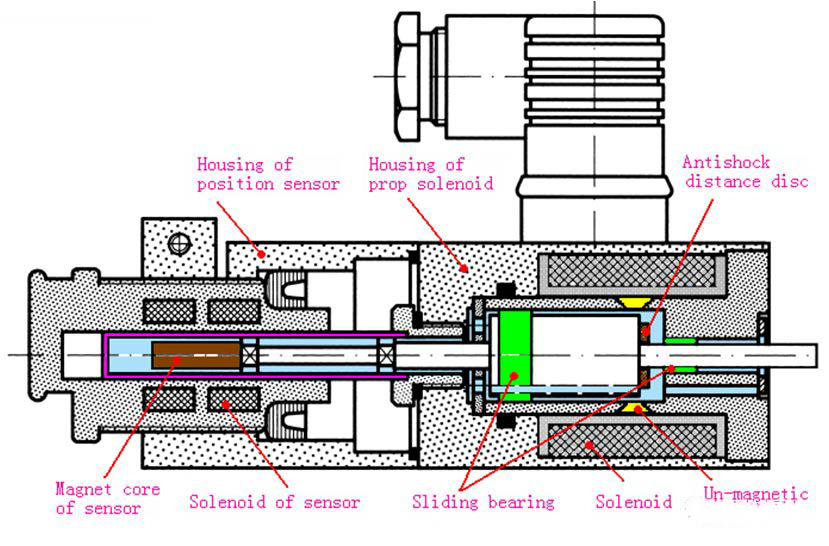

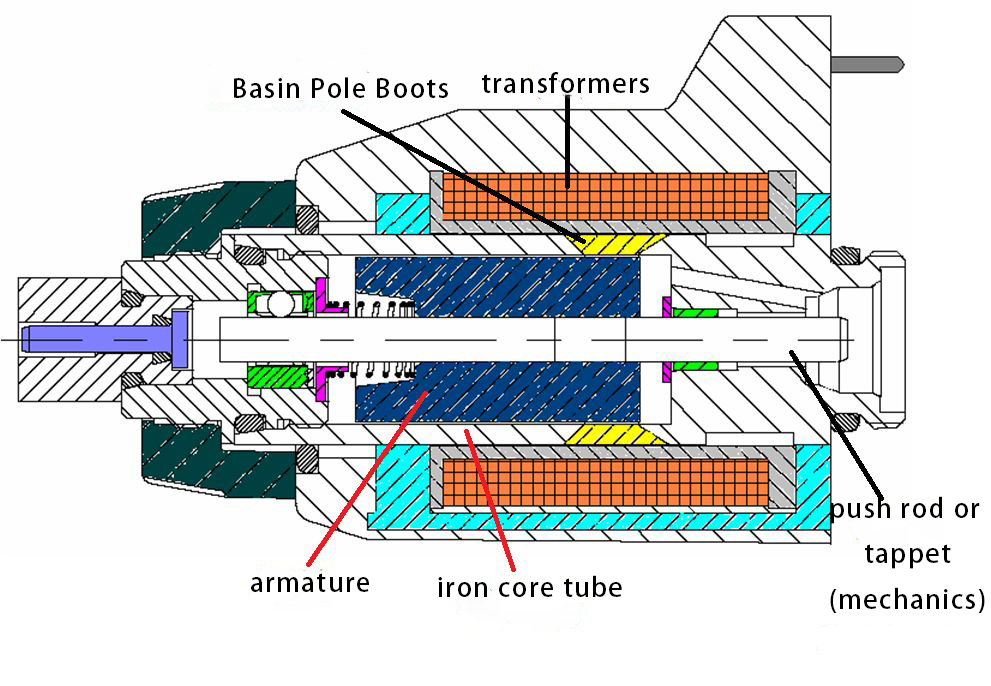

Для примера принцип работы пропорционального соленоида показан на рисунке 1 ниже. Одной из ключевых особенностей здесь является размер полюсного башмака в форме горшка, который выделен желтым цветом.

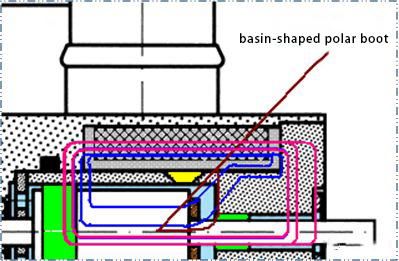

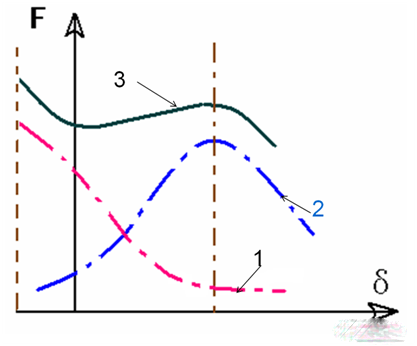

В отличие от этого, на рисунке 4 линии магнитного потока полюсного башмака в переключающем электромагните представлены в виде кластера красных линий. Следовательно, результирующая кривая силы перемещения, показанная красной линией 1 на рисунке 5, очень похожа на кривую силы перемещения переключающего соленоида.
После этого, после преобразования полюсного башмака в тазик, некоторые из первоначальных линий магнитного потока превращаются в синие линии, изображенные на рисунке 4. В результате кривая силы перемещения теперь выглядит как синяя кривая 2 на рисунке 5.
Подгоняя синюю кривую зависимости силы от перемещения и накладывая ее на красную кривую, мы получаем кривую 3, которая имеет плоский участок, как показано на рисунке 5.
Характеристика плоского участка кривой 3 означает, что сила остается постоянной, в то время как ход изменяется в пределах этого участка. Напряженность магнитного поля определяет величину силы на плоском участке. Напряженность магнитного поля, в свою очередь, зависит от силы тока и количества витков в катушке.

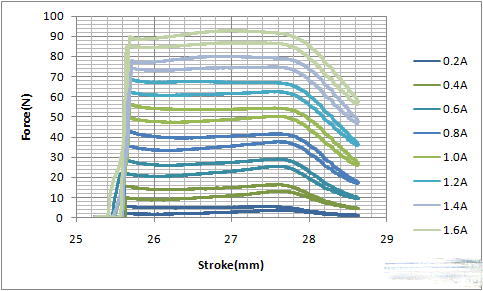

Для большей наглядности на рисунке 6 показаны измеренные кривые.
