Гидравлический клапан с электромагнитным приводом управляет потоком и направлением гидравлической жидкости с помощью соленоида, активируемого электрическим током.
Принцип работы различных гидравлических клапанов с электромагнитным управлением：.
1、 Обратный клапан, гидравлическое масло может быть только из A порт в, B порт из, и наоборот, он не будет работать!
2、 Двухпозиционный четырехходовой распределительный клапан, золотник, меняя различные положения, изменяет соотношение соединения портов клапана.

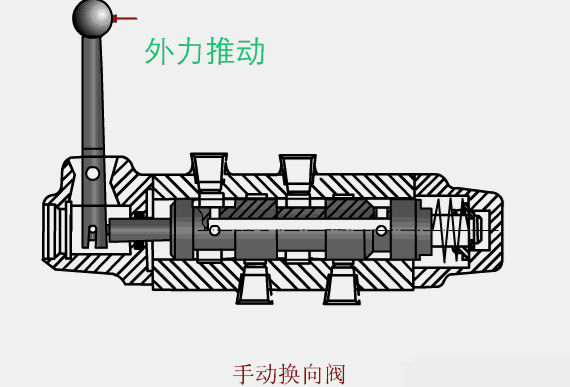

3、 Ручные распределители, движение золотника осуществляется за счет внешней силы, толкающей шток.

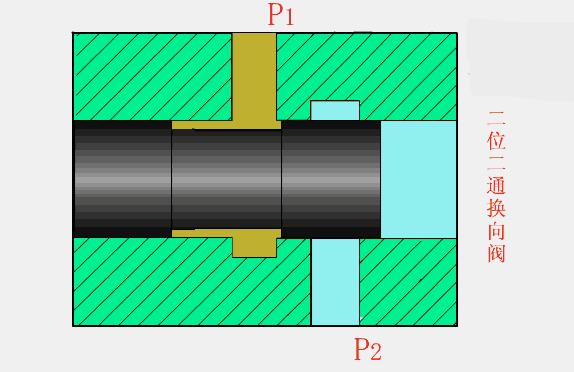

4、 Двухпозиционный двухходовой распределительный клапан и шаровой кран выполняют аналогичные функции.

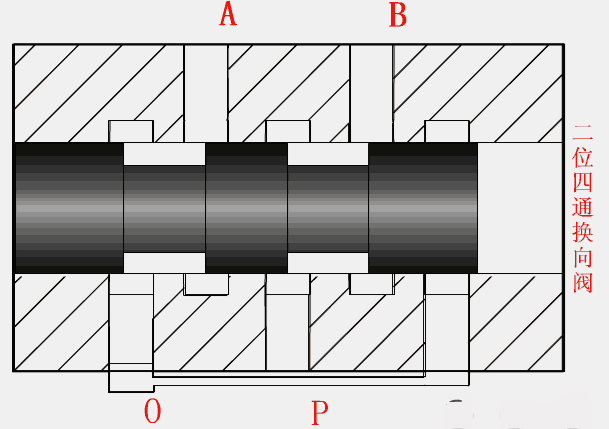

5、 Двухпозиционный четырехходовой распределительный клапан

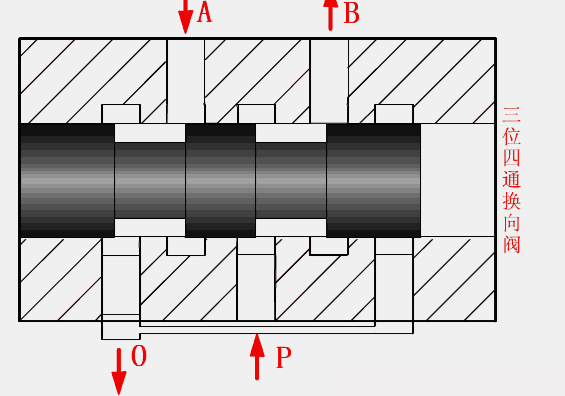

6、 Трехпозиционный четырехходовой распределительный клапан

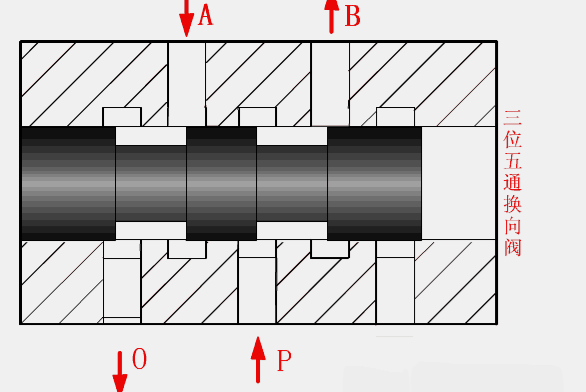

7、 Трехпозиционный пятиходовой распределительный клапан

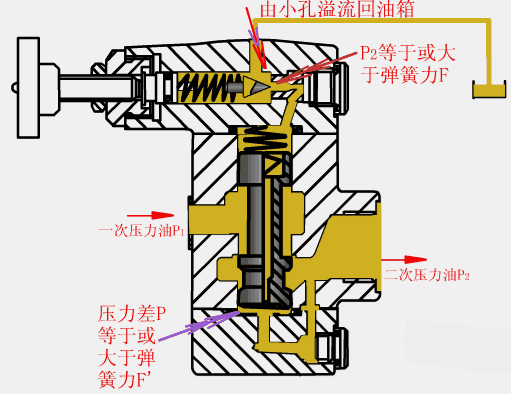

8、 Редукционный клапан

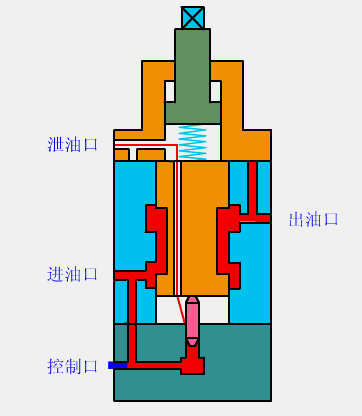

Последовательный клапан 9

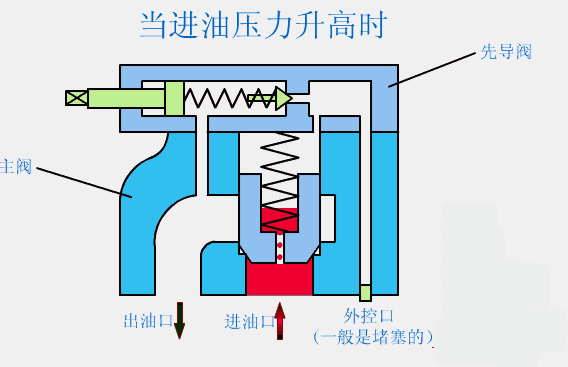

10、 Перепускной клапан

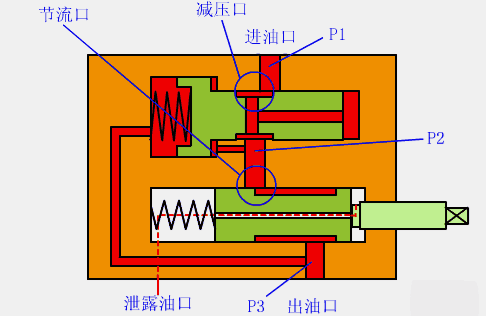

11、 Клапаны управления потоком

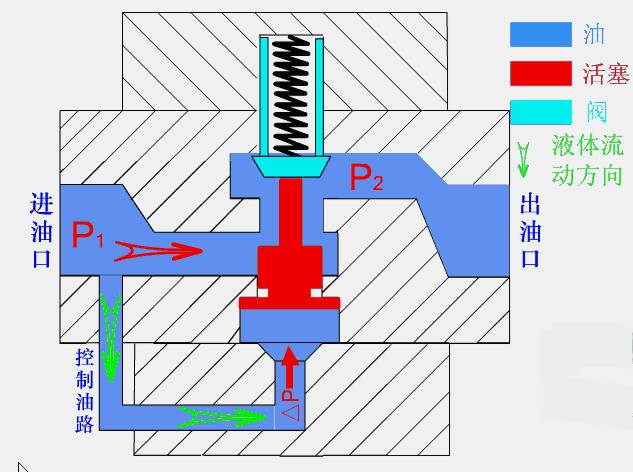

12、 Клапан управления скоростью

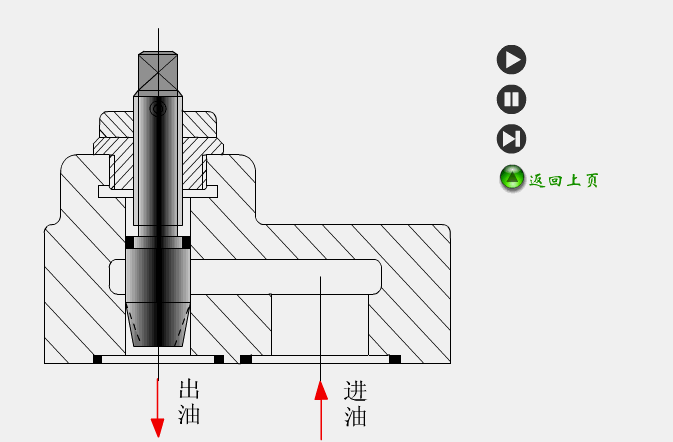

13、 Дроссельные клапаны
Гидравлический электромагнитный клапан играет важнейшую роль в активном управлении различными аспектами гидравлической системы передачи, такими как давление, расход и направление жидкости. Мы классифицируем эти клапаны в соответствии с их конкретными функциями управления: управление давлением, управление потоком и управление направлением. В частности, клапан, управляющий давлением, называется клапаном управления давлением, а клапан, управляющий потоком, - клапаном управления потоком. Кроме того, клапаны, управляющие прохождением, включением/выключением и направлением потока, мы называем клапанами направленного действия.
Далее мы подразделяем клапаны контроля давления на три основных типа: предохранительные клапаны, редукционные клапаны и клапаны последовательности.
Прежде всего, перепускные клапаны специально регулируют давление в гидравлической системе до заданного уровня, обеспечивая стабильную работу. Когда давление в системе поднимается выше безопасного порога, это может привести к повреждению. Чтобы предотвратить это, отверстие клапана автоматически открывается, сбрасывая избыточное давление. Это действие защищает систему от повреждений. Мы обычно используем этот тип предохранительного клапана для защиты от перегрузки и называем его предохранительным клапаном.
Переходя к редукционным клапанам, следует отметить, что они необходимы для контроля давления в ответвлении, обеспечивая его стабильность и снижение по сравнению с давлением в основном контуре. Редукционные клапаны делятся на три типа в зависимости от конкретной функции контроля давления, которую они выполняют. Первый тип - редукционные клапаны с фиксированным давлением, которые поддерживают постоянное выходное давление. Второй тип - редукционные клапаны с фиксированным перепадом давления, обеспечивающие постоянную разницу давлений на входе и выходе. Третий тип мы называем редукционными клапанами с фиксированным соотношением давления. Эти клапаны поддерживают определенное соотношение между входным и выходным давлением.
Наконец, клапаны последовательности особенно важны в сценариях, где необходимо обеспечить работу определенных исполнительных компонентов, таких как гидравлические цилиндры или моторы, в определенной последовательности. Например, когда масляный насос создает давление, оно сначала приводит в движение гидравлический цилиндр 1. Одновременно система направляет это давление через клапан последовательности для воздействия на зону A. По мере того как гидроцилиндр 1 завершает свое движение, давление в системе возрастает. Как только усилие, действующее на зону A, превысит значение регулировки пружины, золотник в клапане начнет подниматься. В результате система соединяет впуск и выпуск. Это, в свою очередь, приводит в движение гидравлический цилиндр 2.
