Что можно поставить на гидравлические коллекторы?

Что входит в состав индивидуальных гидравлических коллекторов?

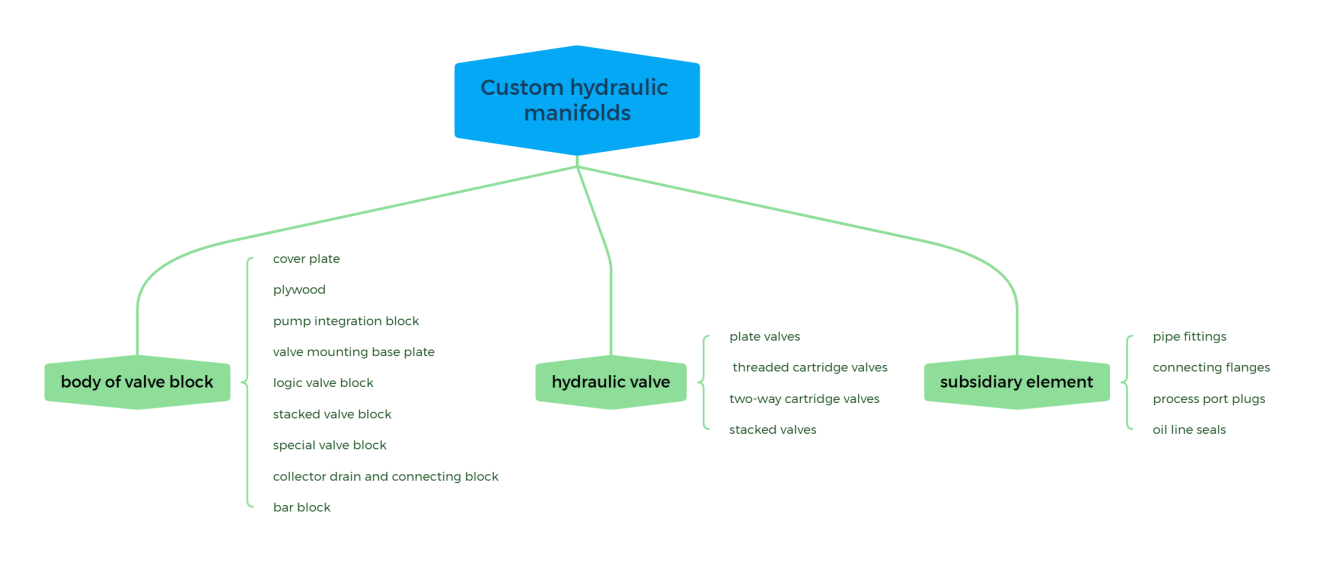

Изготовленные на заказ гидравлические коллекторы - это не просто шестигранник, как мы думаем; на самом деле они объединяют корпус блока клапанов, гидравлические клапаны, вспомогательные компоненты и многое другое в очень сложный узел.

  • Существует множество типов корпусов клапанных блоков, в основном это крышка, фанера, блок интеграции насоса, опорная плита для монтажа клапана, блок логического клапана, блок штабелированного клапана, специальный блок клапана, блок слива коллектора и соединительный блок, барный блок;
  • Гидравлические клапаны в основном включают в себя пластинчатые клапаны, резьбовые картриджные клапаны, двухходовые картриджные клапаны и штабелированные клапаны;
  • Вспомогательные компоненты, с другой стороны, включают в себя трубопроводную арматуру, соединительные фланцы, заглушки технологических портов и уплотнения масляной линии;

Типы корпусов клапанных блоков в индивидуальных гидравлических коллекторах

Как уже говорилось выше, существует более десятка типов корпусов клапанных блоков больших и малых размеров, здесь мы рассмотрим только несколько наиболее распространенных.

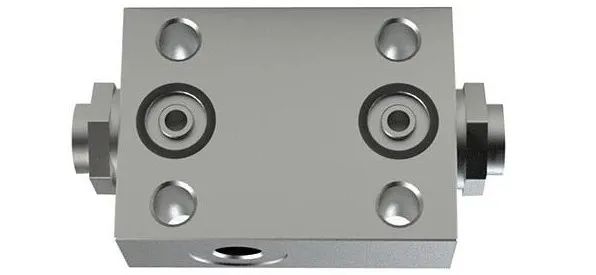

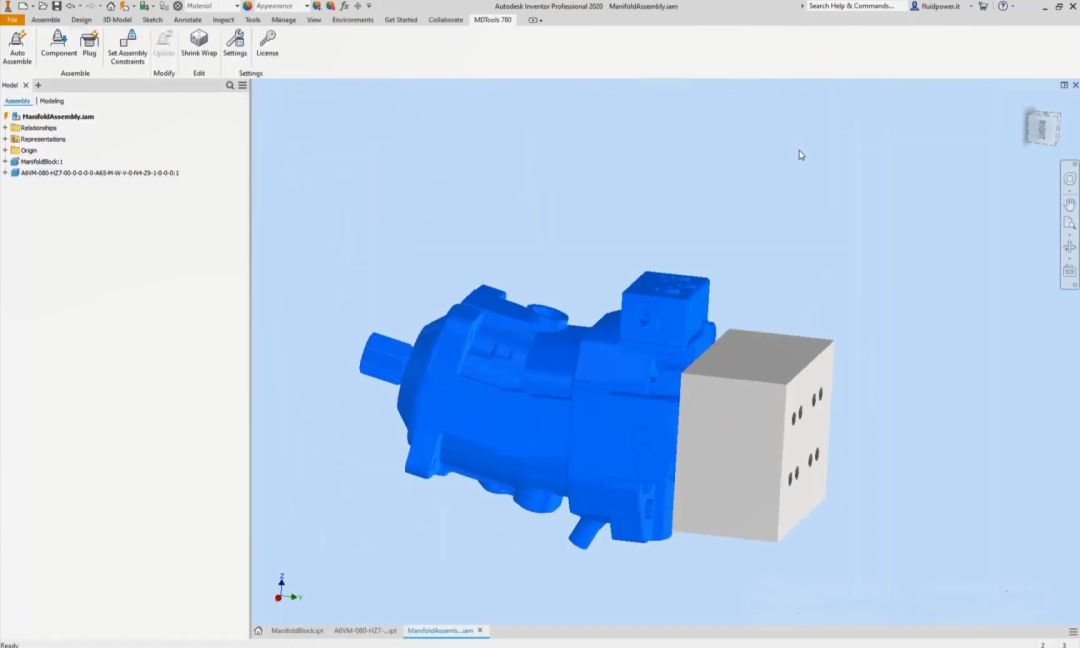

1、Блоки интеграции насосов в индивидуальные гидравлические коллекторы

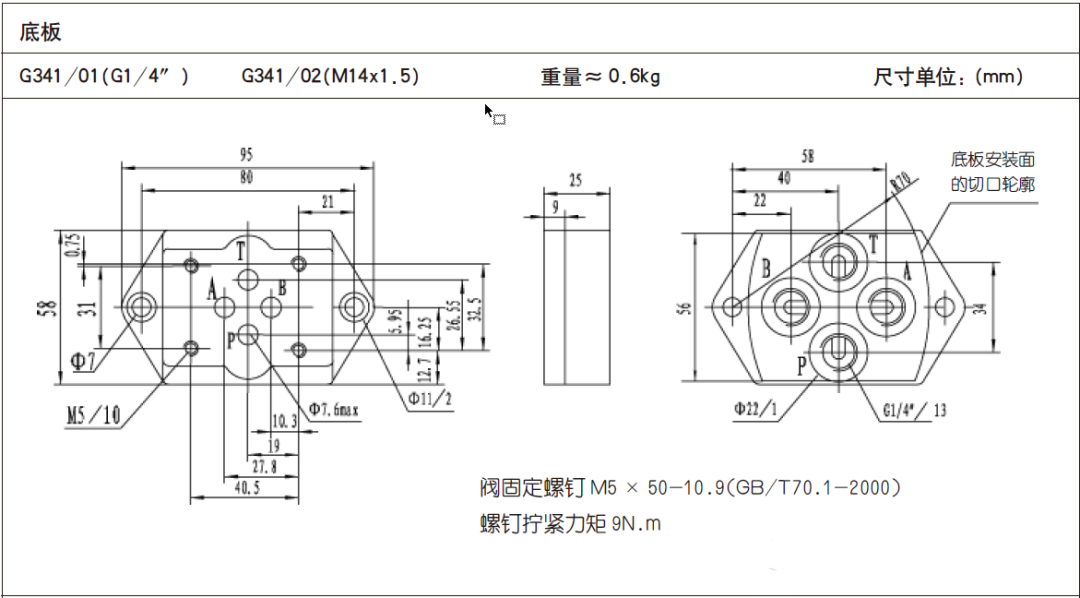

2、 Опорная плита для установки клапана (соответствует образцу)

3、 Блок логических клапанов

В корпусе блока клапанов размещены почти все гидравлические компоненты в виде картриджных клапанов, поэтому мы называем этот блок клапанов блоком логических клапанов.

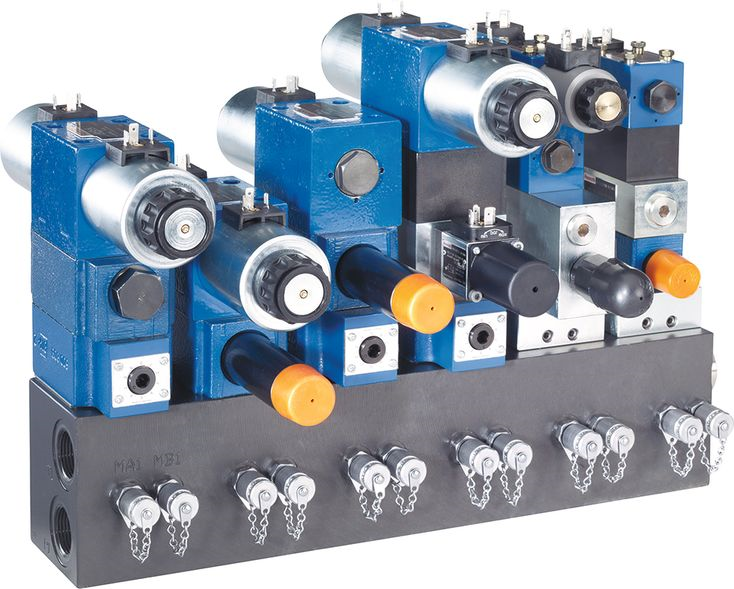

4, уложенный блок клапанов

В корпус блока клапанов устанавливаются почти все гидравлические компоненты в виде сложенных клапанов, поэтому мы называем этот блок клапанов блоком сложенных клапанов.

5、Специализированный блок клапанов

Производители обычно разрабатывают специализированный блок клапанов специально для выполнения определенной функции, например, сервоклапан с блоком промывочных клапанов. Этот специализированный блок служит исключительно для промывки сервоклапанов.

Какие клапаны входят в состав индивидуальных гидравлических коллекторов?

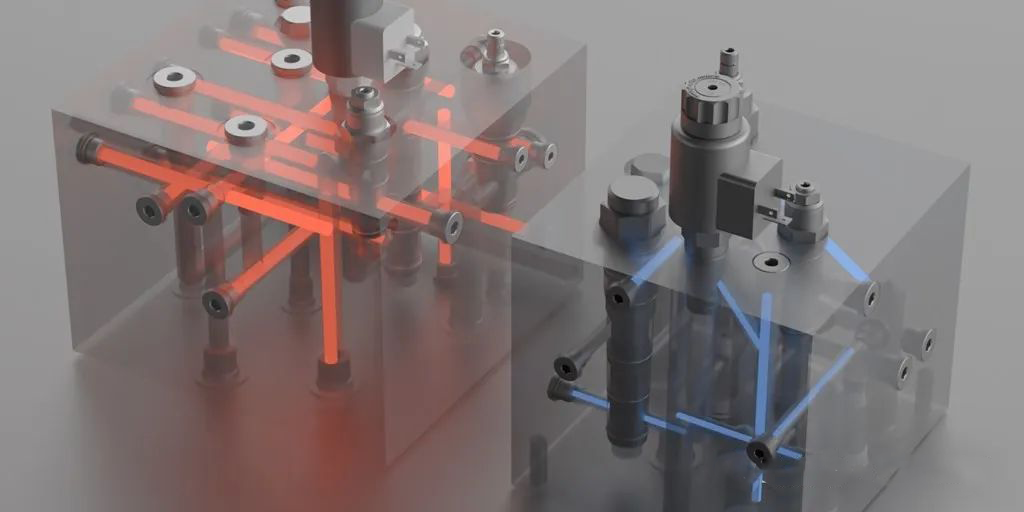

Процесс проектирования гидравлического интегрированного блока клапанов отличается в зависимости от типа выбранного гидравлического клапана. Здесь мы рассмотрим различные типы гидравлических клапанов и соединения корпуса блока клапанов.

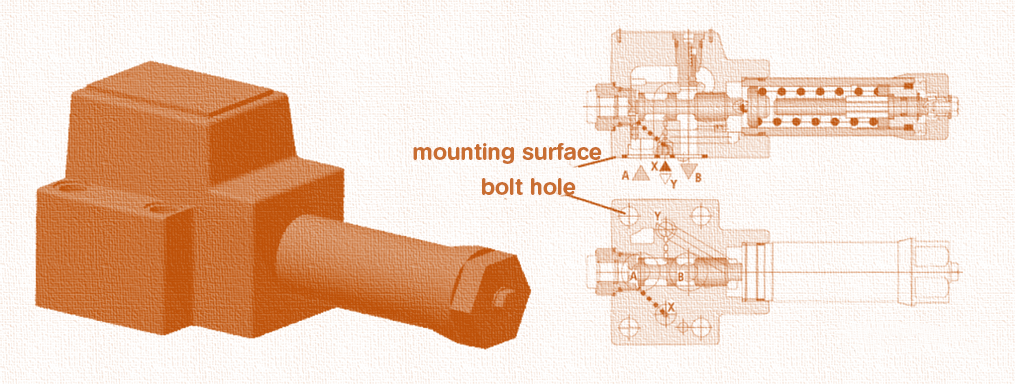

1 тарельчатый клапан

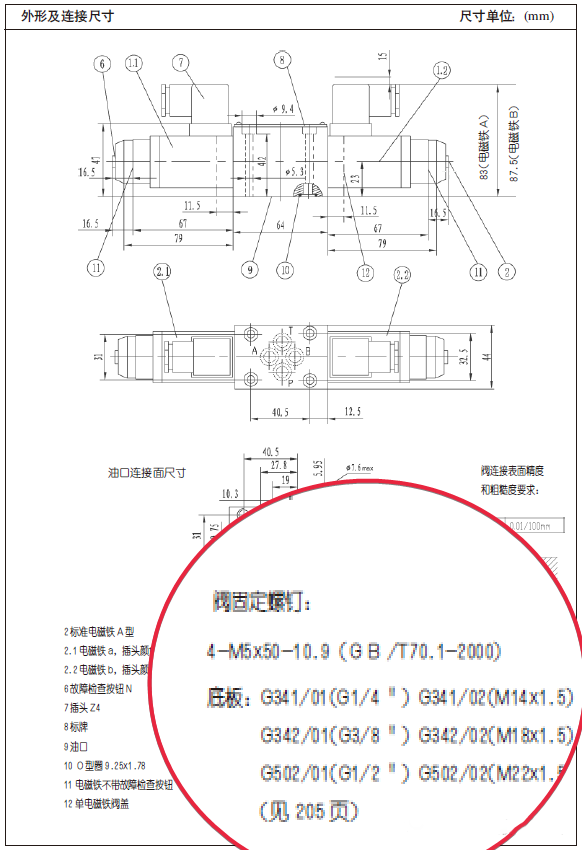

Для пластинчатого клапана производитель предоставляет стандартную соединительную пластину, конечно, вы также можете разработать свой собственный корпус блока.

В основном мы прикручиваем тарельчатый клапан к соединительной плите или блоку собственной конструкции.

В корпусе блока должны быть пробиты соединительные отверстия, совпадающие с масляными отверстиями на монтажной поверхности тарельчатого клапана, и дополнительно они должны быть уплотнены прокладкой.

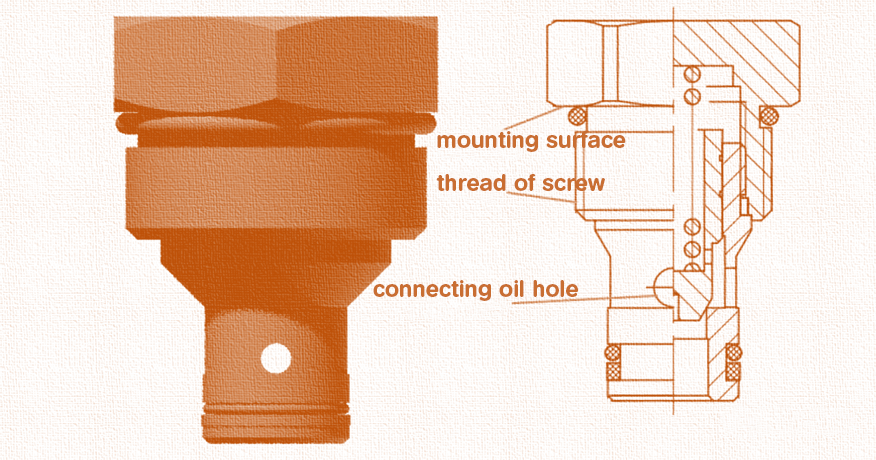

2、 Резьбовой картриджный клапан

Мы устанавливаем картриджные клапаны с резьбой в золотники блока клапанов для подачи масла через предварительно просверленные отверстия.

При установке картриджных клапанов с резьбой используются два типа отверстий: потайные и обработанные монтажные отверстия. Это обеспечивает эффективное соединение между боковым масляным отверстием золотника и внутренним масляным отверстием корпуса блока клапанов. При этом должны соблюдаться высокие требования к перпендикулярности между резьбовыми картриджными клапанами и монтажной поверхностью блока клапанов.

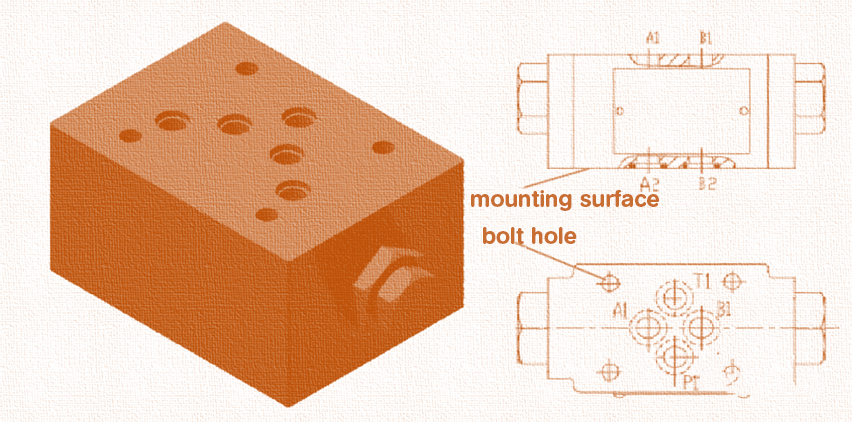

3、Суперпозиционный клапан

Мы разработали клапан, как и блок клапанов, для упрощения трубопровода и снижения вибраций, шума и утечек. Его конструкция имитирует тарельчатые клапаны, закрепленные болтами, чтобы совместить их с масляными путями.

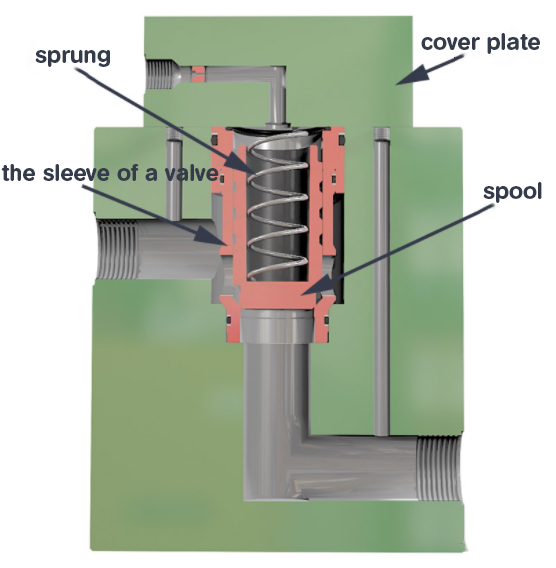

Картриджный клапан 4/2-ходовой

Двухходовой картриджный клапан обычно состоит из трех компонентов: вставной части, управляющей части и крышки управления. Его сборка аналогична сборке картриджных клапанов с резьбой, но отличие заключается в механизме, соединяющем золотник с блоком клапанов. Здесь решающую роль играют болты и винты, которые крепят золотник к блоку, проходя через отверстия в верхней крышке клапана и в корпусе блока клапанов.

Если вам нужны гидравлические коллекторы на заказ, пожалуйста связаться с нами для получения коммерческого предложения. Мы с нетерпением ждем сотрудничества с вами, чтобы преодолеть трудности и реализовать беспроигрышную ситуацию.
