La technologie de la transmission et de la commande hydrauliques favorise le développement rapide de la technologie hydraulique. Ces progrès se traduisent également par une conception et une fabrication de plus en plus complexes des systèmes hydrauliques.
Les systèmes hydrauliques dotés de distributeurs intégrés réduisent la tuyauterie et les joints. Ils simplifient la complexité du système et améliorent la flexibilité du circuit. Ces ensembles sont compacts, faciles à installer et à entretenir. Ils minimisent les fuites et les vibrations, ce qui favorise l'intégration et la normalisation des systèmes dans diverses applications.
Les systèmes hydrauliques intégrés s'articulent autour du collecteur hydraulique, qui comporte un ou plusieurs trous multiples spécialement pré-percés dans le corps du bloc de soupapes. Divers composants hydrauliques, tels que des vannes hydrauliques, des raccords de tuyauterie et des manomètres, y sont installés. Les orifices internes se connectent aux orifices des composants pour former un circuit hydraulique intégré, répondant aux exigences de contrôle du système.
Conception de collecteur hydraulique
Lors de la conception de systèmes hydrauliques utilisant un collecteur hydraulique, la conception du bloc de vannes est une tâche critique et fastidieuse. La surface du collecteur hydraulique permet le montage de vannes à plaques et de raccords de tuyauterie. Ses orifices internes se connectent aux vannes, formant ainsi des blocs fonctionnels. Cette configuration prend en charge des circuits hydrauliques complexes au sein du système local.
Le corps du bloc de vannes distribue les vannes hydrauliques liées aux trous de montage du collecteur hydraulique, ainsi que les trous d'huile, les trous de vis de connexion, les trous de positionnement, les trous d'huile communs, les trous de connexion, etc. Cela permet d'assurer une connexion correcte des trous sans interférence, en établissant parfois plusieurs trous au cours du processus. En général, un corps de bloc de vannes un peu plus complexe comporte des centaines de trous, qui constituent un réseau de trous entrecroisés. Dans la disposition de l'installation du bloc de vannes, divers composants doivent être aussi compacts que possible, répartis uniformément sur tous les côtés du corps du bloc de vannes, non seulement pour faciliter l'installation et la mise en service, mais aussi pour répondre aux exigences esthétiques, et la disposition du programme avec les exigences de connectivité ainsi que la conception de l'ouverture des conditions de départ. Les composants se connectent par des ouvertures internes, et pour ceux qui ne peuvent pas se connecter directement, des ouvertures de processus sont nécessaires. Parallèlement, la conception doit également respecter les ouvertures non connectées entre l'épaisseur de la paroi de sécurité et les ouvertures connectées à l'intersection de la section d'écoulement, ainsi que d'autres exigences de qualité de la conception.

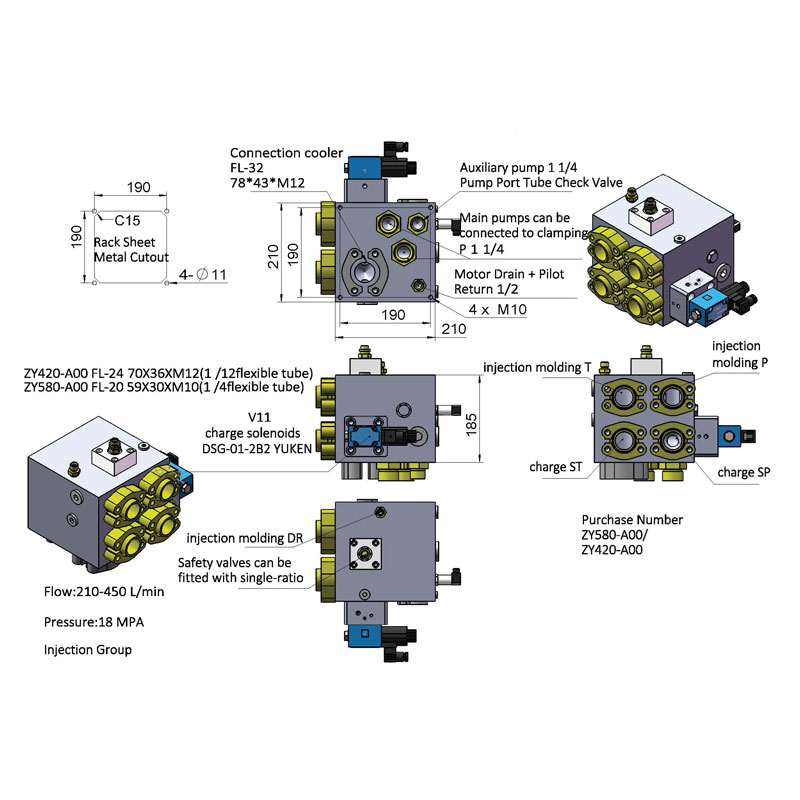

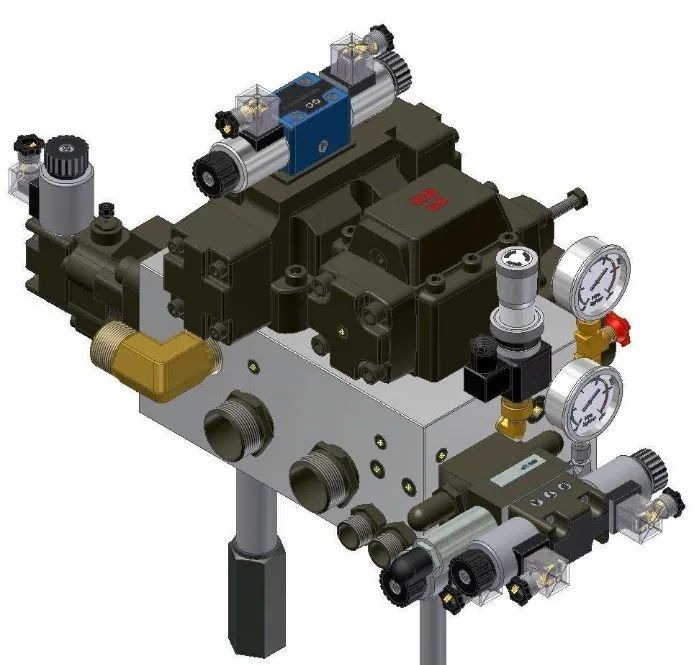

Exemple de bloc hydraulique
Le collecteur hydraulique lui-même peut intégrer divers types de vannes et de composants auxiliaires connexes, ce qui joue un rôle clé dans le système hydraulique, peut simplifier le circuit d'installation, de sorte que l'ensemble des composants du système hydraulique soit plus pratique à installer et à utiliser. Simultanément, les concepteurs peuvent configurer la structure de la tuyauterie interne du collecteur hydraulique en fonction de différentes exigences afin de répondre à divers types de besoins en matière de contrôle et de fonctionnement du système.
