Что такое картриджный клапан?

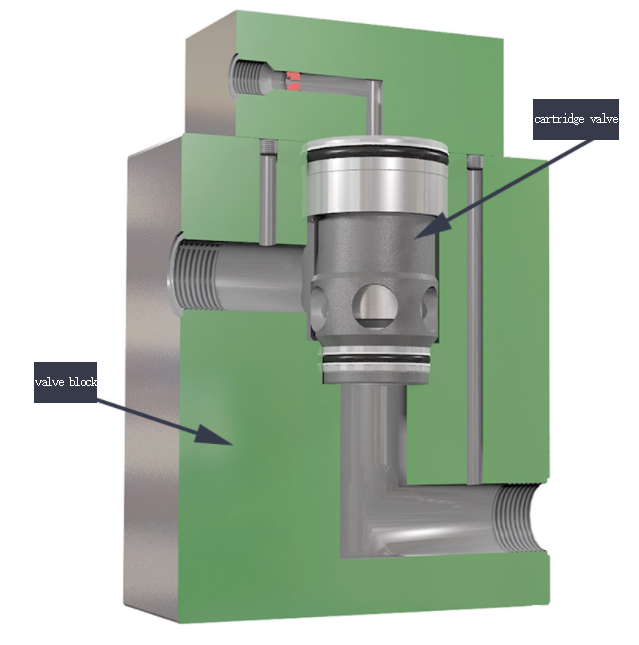

Для правильной работы картриджные клапаны обычно устанавливают в гидравлический блок. Они также бывают трех основных типов: клапаны управления давлением, клапаны управления направлением и клапаны управления потоком. Обычно гидравлические блоки изготавливают из стали или алюминия. Затем в блоке вырезается полость для установки картриджного клапана.
Вы выбираете гидравлические блоки, потому что их высокая степень интеграции позволяет экономить место и сокращать количество шлангов, муфт и других вспомогательных деталей.
Сокращается количество шлангов, фитингов и прочей арматуры, а значит, значительно уменьшается количество утечек. Даже при последующем обслуживании всегда проще разобраться с одним встроенным блоком клапанов, чем разбираться с кучей сложной сантехники.

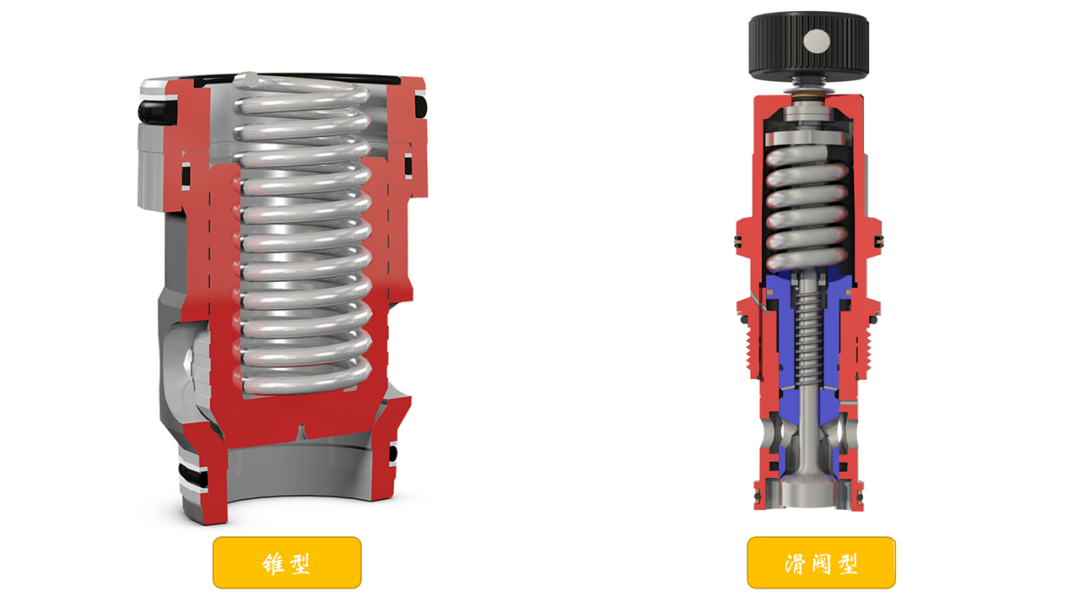

Картриджные клапаны обычно представляют собой конусные клапаны, но, конечно, они могут быть и золотниковыми. Конусные картриджные клапаны, как правило, являются двухходовыми, в то время как картриджные клапаны со скользящим затвором могут быть двухходовыми, трехходовыми или четырехходовыми.
Картриджные клапаны можно устанавливать двумя способами: вставным и ввинчиваемым. Название "вставной картриджный клапан" знакомо не всем, но другое его название очень громкое - "2-ходовой гидравлический картриджный клапан". Ввинчивающиеся картриджные клапаны больше известны нам как "резьбовые картриджные клапаны".
Двухходовые гидравлические картриджные клапаны по своей конструкции и применению сильно отличаются от резьбовых картриджных клапанов. В этой статье мы поговорим только о 2-ходовой гидравлический картриджный клапан.
Структура 2-ходового гидравлического картриджного клапана

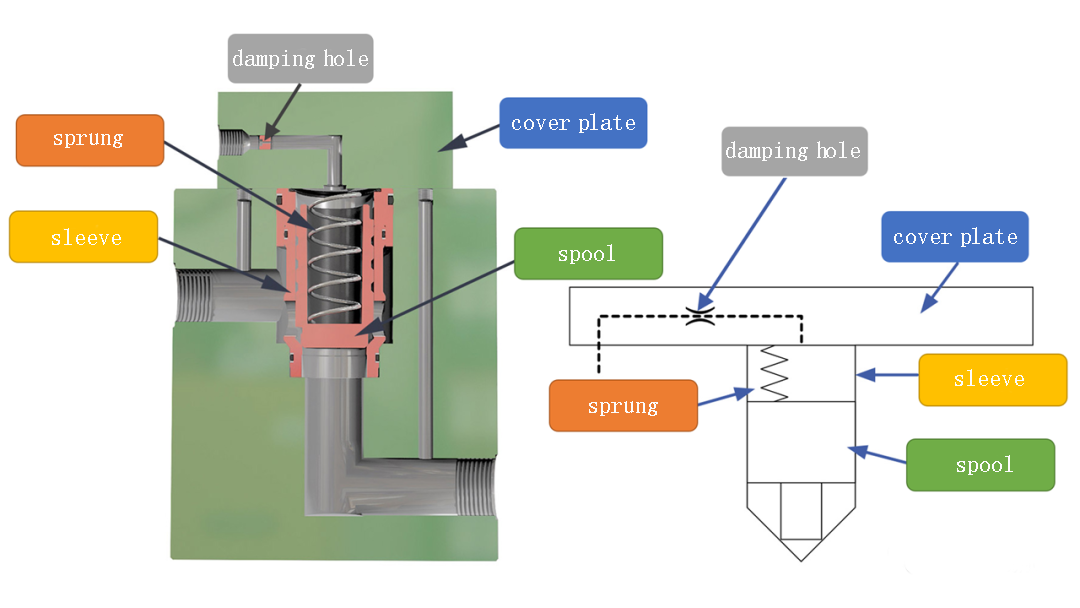

Двухходовой гидравлический картриджный клапан обычно состоит из гильзы, пружины, защитной пластины и маковки. Обычно он вставляется непосредственно в блок и удерживается на месте с помощью верхней пластины для герметизации.

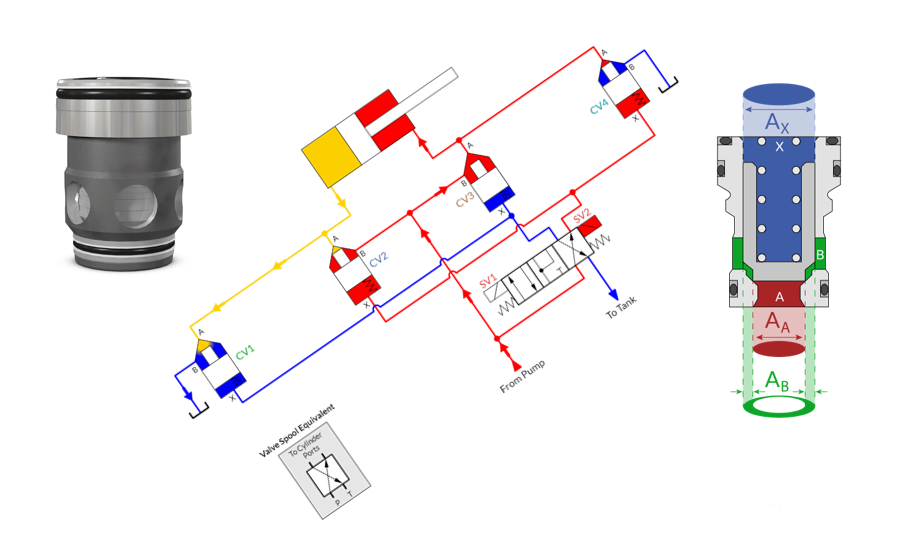

Двухходовой гидравлический картриджный клапан может использоваться отдельно и функционировать как два отдельных двухходовых переключающих клапана. Вы также можете объединить более двух картриджных гидравлических клапанов в блок с дополнительными функциями. В этом случае можно получить такие функции управления, как две четырехходовые или три четырехходовые конфигурации. В этом случае мы называем функции блока логическими клапанами. Функция логического блока может быть аналогична логической схеме в электрической цепи.
Одиночный двухходовой гидравлический картриджный клапан имеет только два состояния: включено и выключено. Это может показаться очень простым, но комбинация из нескольких картриджных клапанов является довольно мощной. Это похоже на то, как мы используем компьютеры, чтобы создать красочный интернет, состоящий только из 0 и 1.
Разве не достаточно золотников, почему они изобрели картриджные клапаны?
Основная идея этой статьи - рассказать о преимуществах картриджных клапанов:
- Обычно двухходовые картриджные гидравлические клапаны используются в системах с высоким давлением и большим расходом по экономическим соображениям, поскольку большие распределительные золотники стоят дорого и не всегда доступны.
- Картриджные клапаны - это в основном конусные клапаны, которые имеют гораздо меньшую утечку, чем золотники. У порта A утечка почти нулевая, а у порта B - очень маленькая.
- Картриджные клапаны быстрее открываются, потому что у них нет мертвой зоны, как у обычных золотников, поэтому поток идет почти мгновенно. Как быстро открывается клапан, так же быстро он, естественно, и закрывается.
- Поскольку нет необходимости в динамическом уплотнении, сопротивление потоку невелико, и они более долговечны, чем золотниковые клапаны.
- Картриджные клапаны удобнее использовать в логических схемах, где простая комбинация нормально открытых и нормально закрытых клапанов позволяет создать множество схем управления с различными функциями.
2-ходовой гидравлический картриджный клапан Сценарии применения картриджного клапана

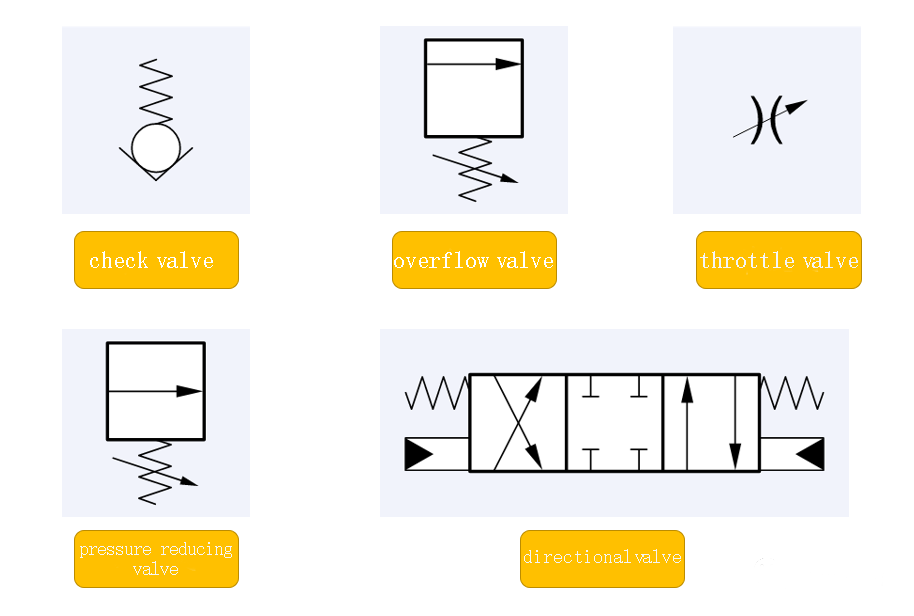

Двухходовые гидравлические картриджные клапаны можно использовать в мобильной и заводской гидравлике. Они выполняют различные функции, такие как обратные клапаны, перепускные клапаны, дроссельные клапаны, редукционные клапаны и распределительные клапаны. Они также могут использоваться для других целей.
