Резьбовой картриджный клапан как специальная монтажная форма гидравлического клапана, относительно других типов монтажных соединительных форм (таких как труба, пластина и т.д.), резьбовой картриджный режим является самым богатым вариантом, широкий спектр десятков тысяч разновидностей. Резьбовые картриджные клапаны могут выполнять практически все функции гидравлических клапанов. Они стали одним из основных видов гидравлических клапанов, и компании широко используют их по всему миру.
Типы крепления картриджного резьбового клапана можно разделить на следующие три вида: заглубленный, скользящий и ввинчивающийся.

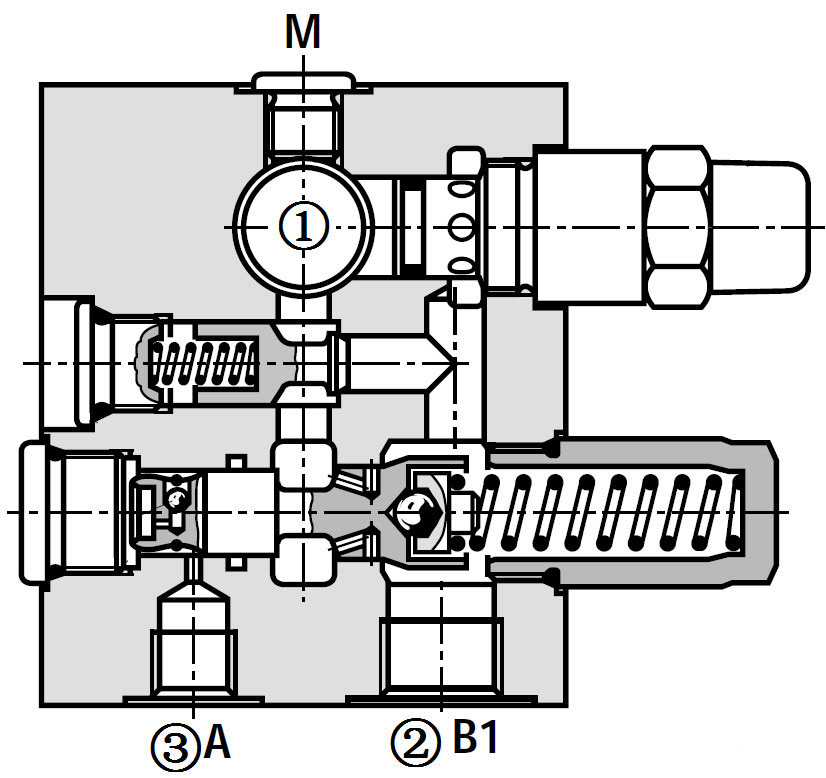

Заглубленный клапан - это гидравлический клапан, который производители полностью монтируют внутри блока, без открытой части блока клапанов. Они устанавливают его с помощью собственной резьбы или других компонентов, таких как трубные фитинги и стопорные кольца. Для этих целей конструкторы создавали только обратные клапаны и двухходовые клапаны управления потоком, что привело к небольшому числу общих применений.

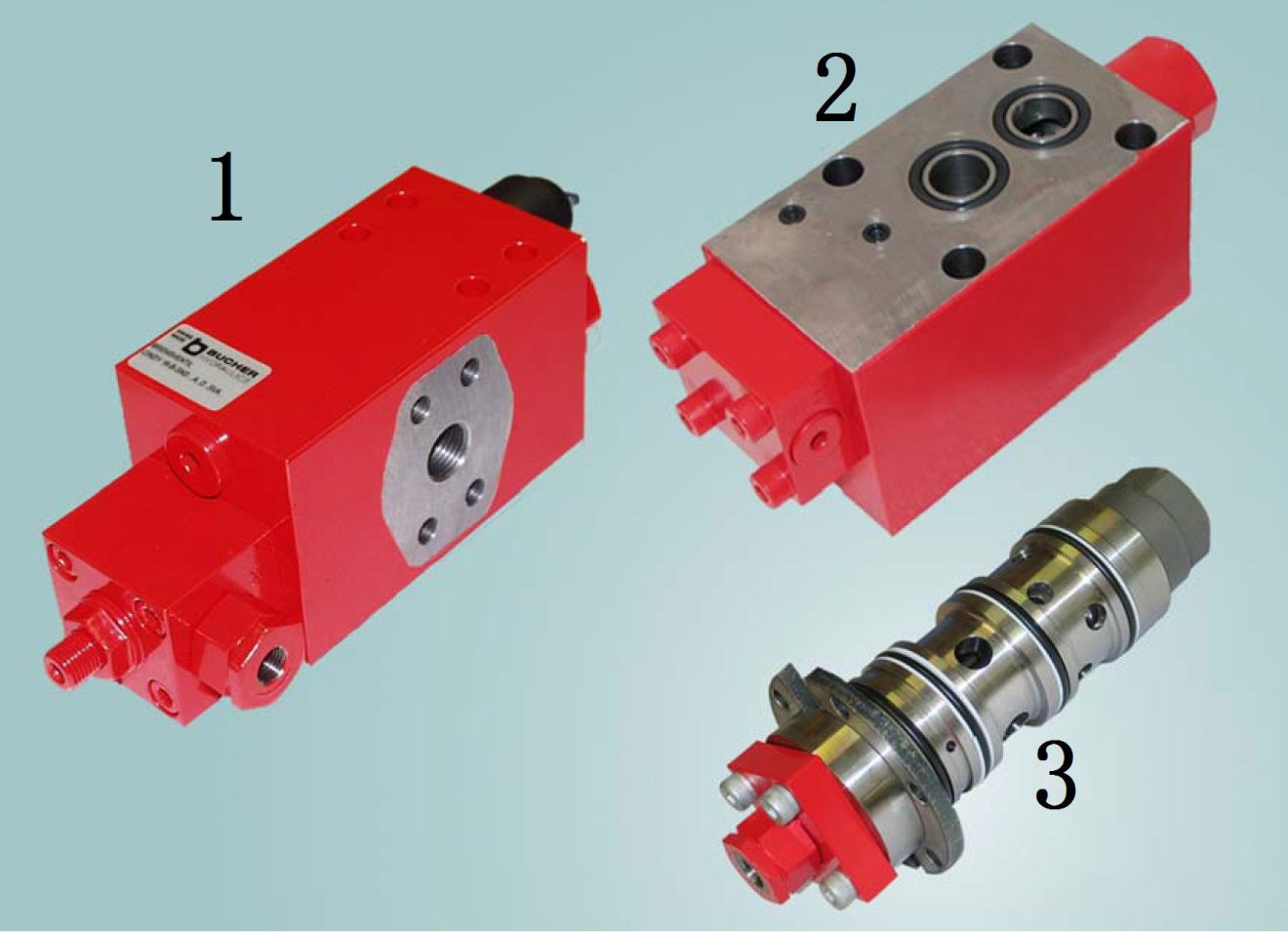

Обычно мы используем задвижки, также известные как картриджные клапаны с крышкой, 2-ходовые картриджные клапаны или логические клапаны. Для совместной работы этого клапана требуется золотник и крышка. В блок клапана встроен золотник, который управляет включением и выключением главного масляного контура, сравнивая давление с усилием пружины. Для реализации сложных функций этого типа клапана необходимо использовать различные накладные пластины, например, для управления направлением, давлением, потоком и т. д. Клапаны этого типа могут быть от NG16 до NG160 с пропускной способностью до 20 000 л/мин.

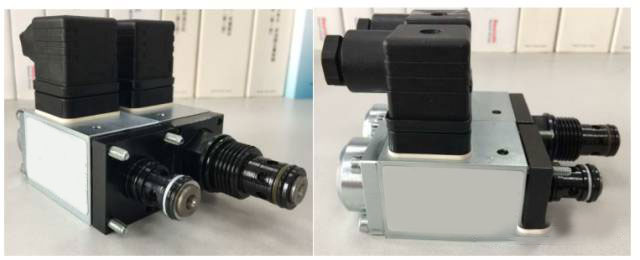

Кроме того, существует еще один тип картриджного клапана с задвижкой. Блок крепит золотник, а винты скрепляют соединение между крышкой и блоком. Этот тип крепления и конструкция отверстия блока клапана относительно просты, компактны, занимают мало места. Обычно используется в пропорциональных картриджных клапанах, и требования к пространству строгие случаи.

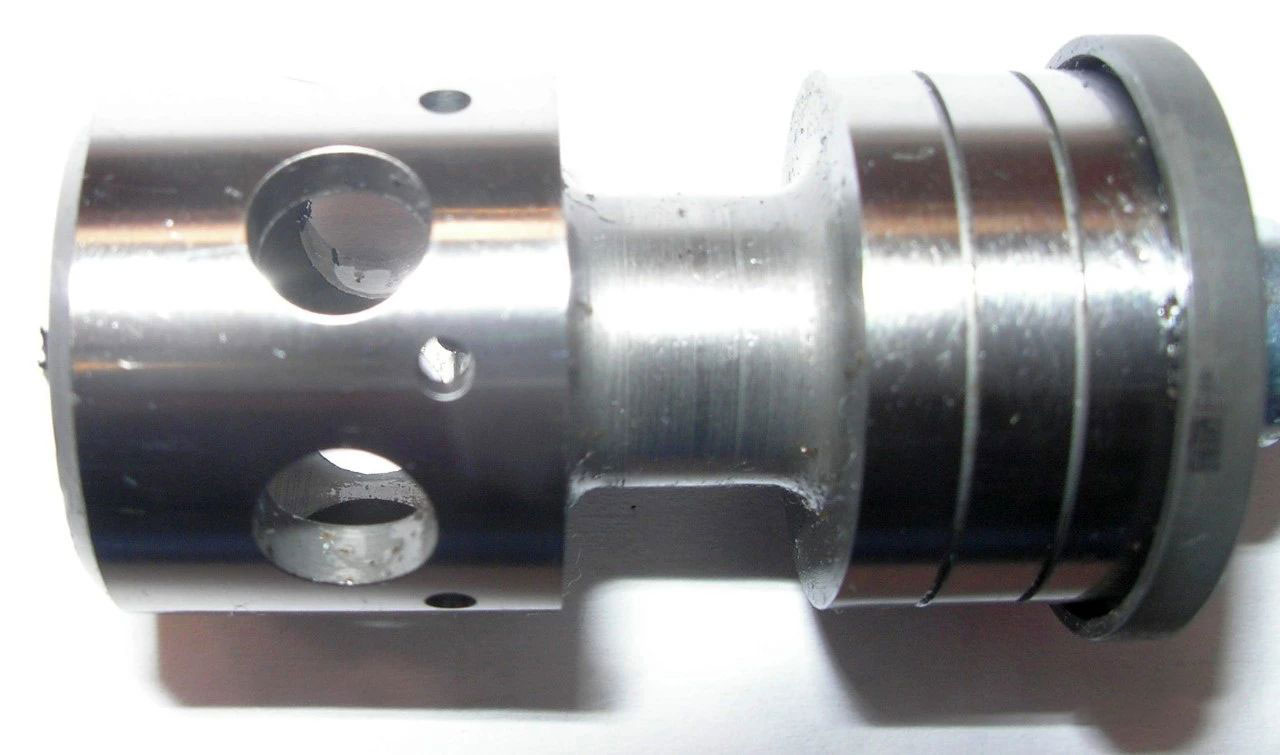

Ввинчивающиеся клапаны - это картриджные клапаны с резьбой, которые также широко используются в гидравлическом оборудовании с малым расходом. Ограниченный прочностью резьбы и ограничениями по моменту затяжки, диаметр резьбового картриджного клапана обычно не превышает 48 мм, расход обычно не превышает 500 л/мин, а резьбовые картриджные электромагнитные клапаны из-за катушки электромагнита и влияния гидравлической силы, расход максимум обычно находится в пределах 60 л/мин или около того.
В качестве основных резьбовых картриджных клапанов на рынке представлены различные марки и типы отверстий, и они, как правило, не являются взаимозаменяемыми с точки зрения установки. В настоящее время широко используются три основных типа отверстий: ISO7789, SAE и SUN.
Международная организация по стандартизации разработала стандарт ISO7789 на основе стандарта метрической резьбы. Однако он не получил широкого распространения на рынке, что привело к появлению небольшого числа производителей подходящих изделий. Швейцарская компания Wandfluh - одна из тех, кто принимает этот стандарт.
Большинство производителей резьбовых клапанов используют стандарт SAE, который определяет шаблоны отверстий с дюймовой резьбой UN и UNF. Такие компании, как Hydraforce, Vickers, Parker, Comatrol и Vis-Hydraulics, широко продвигают этот стандарт.
Компания SUN представила собственную линейку типов отверстий, но большинство пользователей используют стандартные разъемы SUN.
Есть и несколько менее крупных производителей картриджных клапанов, которые в целях повышения гибкости рынка для одного и того же клапана могут предусмотреть три вышеуказанных типа монтажных отверстий, например, немецкая компания Fluidteam.

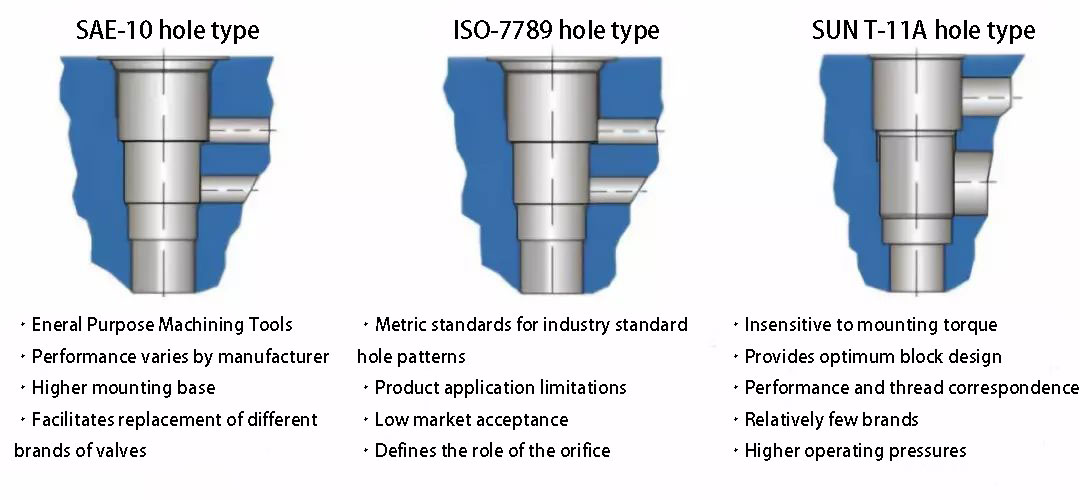

Сравнение трех типов отверстий в картриджах.

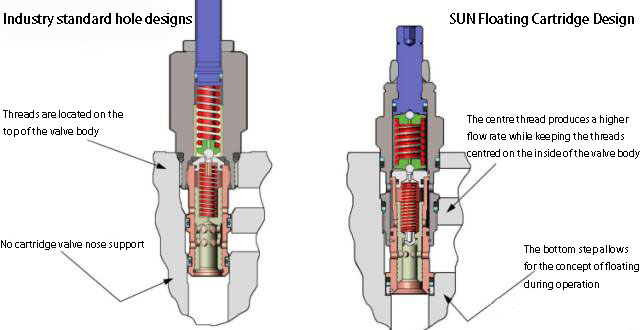

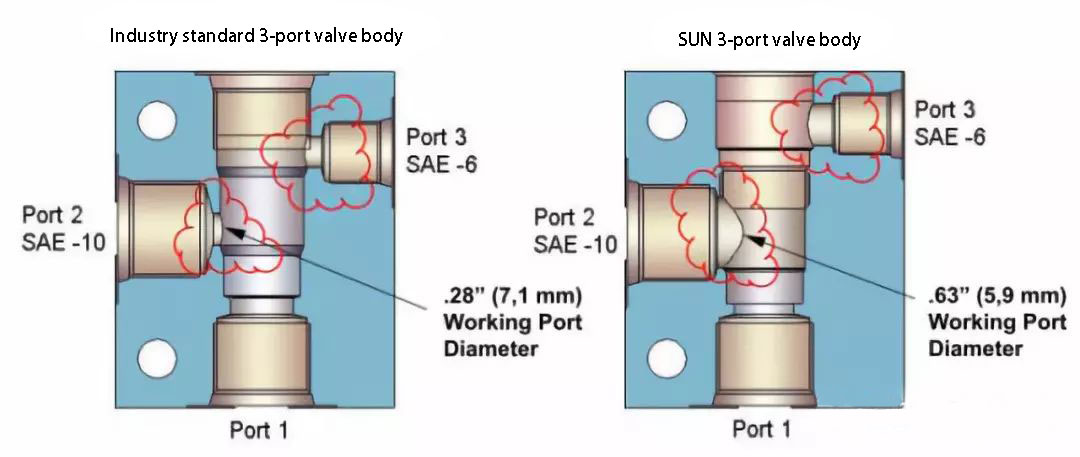

В стандартах ISO и SAE крепежная резьба располагается сверху, а в стандартах SUN - по центру. Эта особенность конструкции позволяет стандарту SUN использовать больший диаметр при той же крепежной резьбе. Это также способствует увеличению расхода и снижению потерь давления для каждого порта блока клапанов. Кроме того, стандарт SUN облегчает проектирование косых отверстий для уменьшения размера блока клапанов.

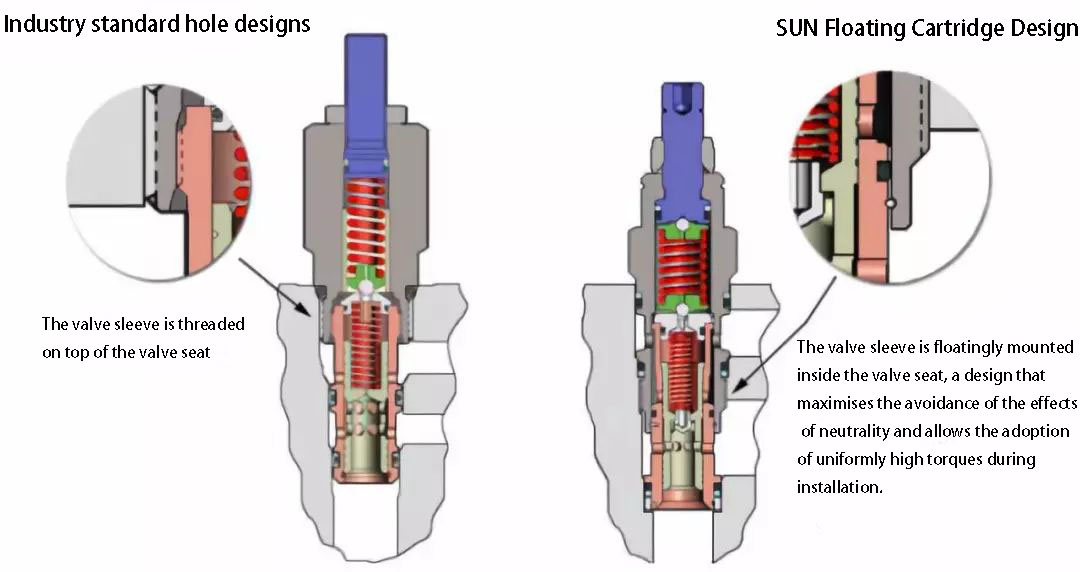

Кроме того, сами картриджные клапаны SUN имеют "плавающую" конструкцию. Плавающая конструкция заключается в том, что верхняя и нижняя секции золотника могут плавать относительно друг друга, в то время как у других картриджных клапанов со стандартным отверстием все соединения между гильзами клапана жесткие. В отличие от других клапанов со стандартным отверстием картриджные гидравлические клапаныЕсли все соединения между катушками жесткие, то плавучая конструкция SUN выглядит как центральная резьба.
Краткое описание характеристик различных моделей отверстий картриджных гидравлических клапанов:
