液压阀电磁铁作为自动化的基本组件，可控制流体方向，并起到执行器的作用。工程师通常在机械控制和工业阀门中使用它来控制介质方向，从而管理阀门开关。

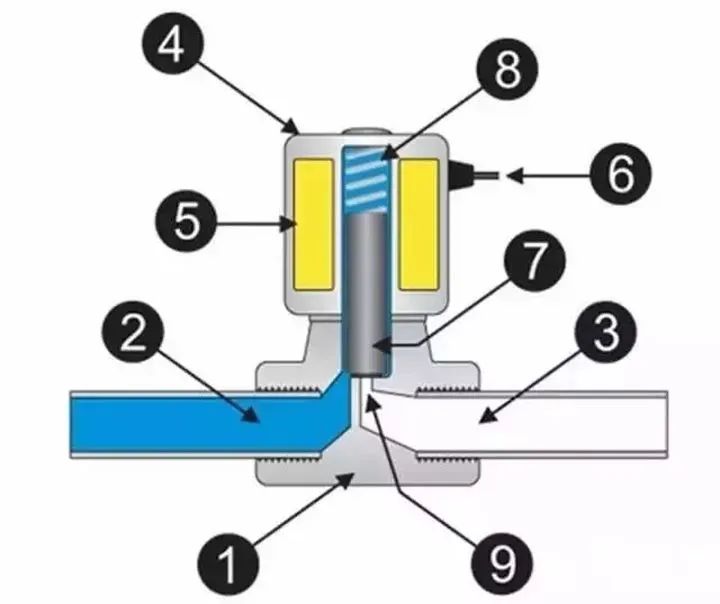

液压电磁阀的结构原理
1.阀体 2.入口 3.出口 4.导线 5.柱塞
液压电磁阀的原理分为三类：直动式、分步直动式、先导式。我们将电磁阀分为六个小类。我们根据不同的结构、材料和原理来划分这些子类。这些子类包括：直接膜片结构、分步直接膜片结构、先导膜片结构、直接活塞结构、分步直接活塞结构和先导活塞结构。

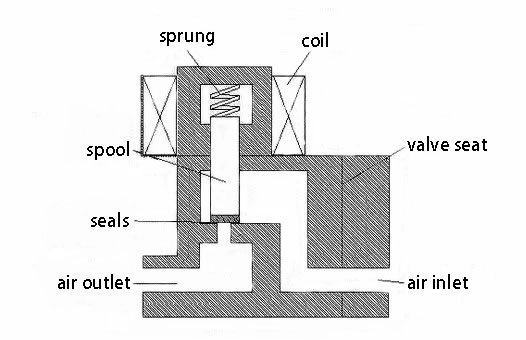

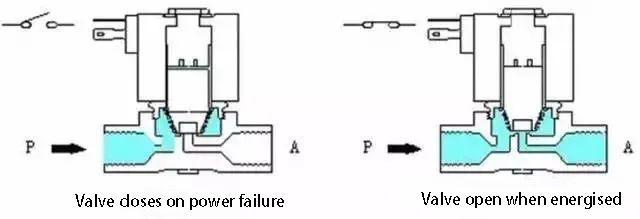

直动式电磁阀
有两种类型：常闭型和常开型。在常闭型中，关闭电源时阀门保持关闭状态。给线圈通电时，电磁力使动铁芯克服弹簧力，吸引到静铁芯上，直接打开阀门，让介质通过。给线圈断电时，电磁力消失，弹簧力使动铁芯复位，直接关闭阀门，停止介质流动。结构简单，动作可靠，在零压差和微真空状态下正常工作。常开型正好相反。如小于φ6流径的电磁阀。
原理：在常闭型中，通电时，电磁线圈产生电磁力，将开启部分从阀座上抬起，使阀门打开。断电时，电磁力消失，弹簧将开启部分压回阀座，阀门关闭。(常开型与此相反）
特点可在真空、负压和零压条件下正常工作，但通径一般不超过 25 毫米。

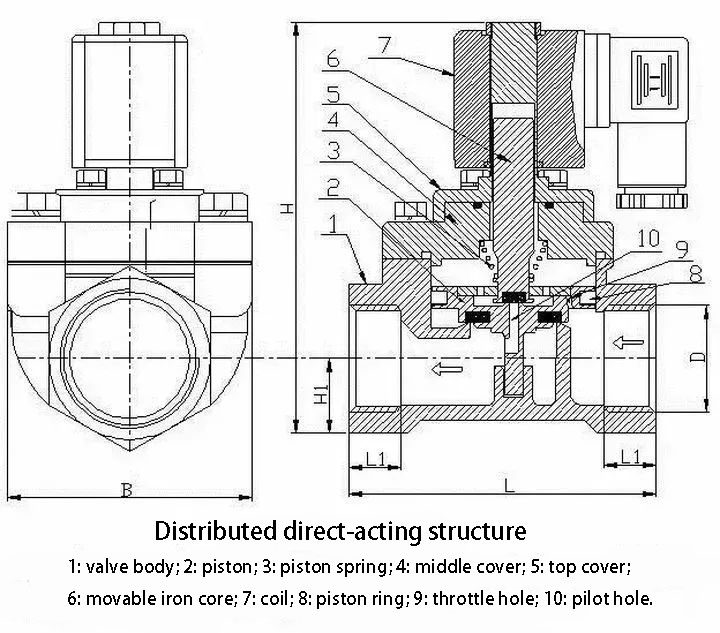

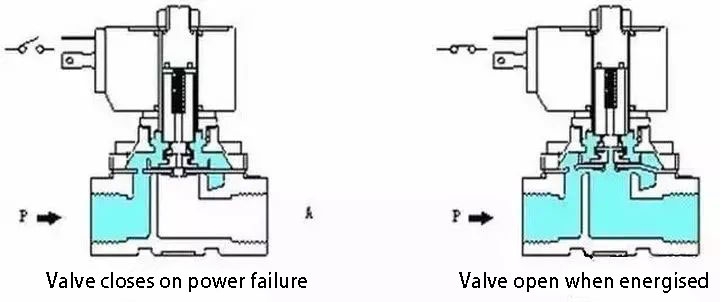

分步直动式电磁阀
该阀门采用一个主开阀和一个副开阀连接成一个整体。主阀和先导阀逐级运行。电磁力和压差直接打开主阀口。当线圈通电时，会产生电磁力，使动铁芯吸附在静铁芯上。这就打开了位于主阀口内的先导阀口，并将活动铁芯与主阀芯连接起来。当线圈断开，电磁力消失时，动铁芯在自身重量和弹簧力的作用下关闭先导阀孔。
此时，先导阀孔释放主阀腔内的压力，压力差与电磁力共同推动主阀芯上移，使介质流经主阀。断开线圈后，电磁力消失，活动铁芯在自身重量和弹簧力的作用下关闭先导阀孔。然后介质通过平衡孔进入主阀芯的上腔，导致上腔压力升高。结果，主阀芯在弹簧复位力和压力的共同作用下关闭，介质停止流动。结构合理，动作可靠，零压差下工作可靠。如ZQDF、ZS、2W 等。
原理：它结合了直动式和先导式原理。当入口和出口之间没有压力差时，通电后电磁力将先导阀向上提升。这反过来又将主阀关闭件向上提升，阀门打开。当入口和出口在启动时出现压差时，电磁力会为先导小阀提供动力。这一动作导致主阀下腔的压力上升。同时，上腔的压力下降。压力差将主阀向上推动。当电源失效时，先导阀利用弹簧力或介质压力向下推动关闭件，关闭阀门。
特点在零压差或真空、高压下也可动作，但功率较大，要求必须水平安装。

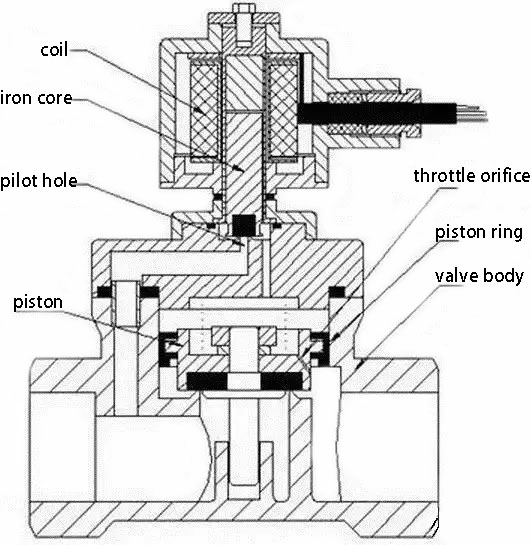

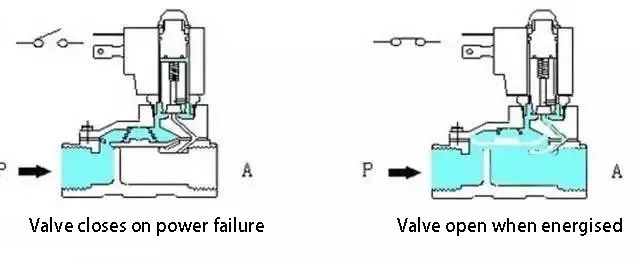

间接先导式电磁阀
这种液压阀电磁铁将先导阀和主阀阀芯连接起来，形成一个组合通道。在常闭型中，阀在未通电时保持关闭。当线圈通电时，磁力将动铁芯吸引到静铁芯上，打开先导阀端口。介质流向出口，将主阀芯上腔的压力降至低于入口侧的水平。这一压力差克服了弹簧阻力。因此，主阀芯向上移动并打开主阀口。这一动作允许介质流动。关闭线圈电源后，磁力消失。
然后，弹簧力使活动铁芯复位。这一动作关闭了先导口。然后介质通过平衡孔进入主阀芯的上腔，增加压力。该压力与弹簧力相结合，使阀芯向下移动，关闭主阀口。常开型的原理正好相反。
原理：通电后，电磁力打开导向孔。这将导致上腔的压力迅速下降，在开启件周围形成低压差。关闭电源时，弹簧力关闭导向孔。入口压力迅速通过旁通孔，在关闭件周围形成低压差。然后，流体压力向下推动开启件，使阀门关闭。
特点：体积小、功率低、流体压力范围上限高、可任意安装（需定制），但必须满足流体压差条件
液压阀电磁铁选择
选择四项原则--安全、可靠、适用、经济
安全：不注意安全会酿成大祸！
腐蚀性介质：宜采用塑料王电磁阀和全不锈钢；对于强腐蚀性介质必须选用隔离膜片式。对于中性介质，电磁阀也宜采用铜合金为阀壳材料，否则，阀壳常有锈屑脱落，特别是不经常动作的场合。氨阀门不能使用铜。
1.爆炸性环境：必须选用相应防爆等级的产品，露天安装或粉尘多的场合应选用防水、防尘品种。
2.电磁阀的公称压力应超过管道中的最大工作压力。
适用性：不适用，花钱买浪费，还添麻烦！
媒体特性
质量气体、液体或混合状态分别选择不同品种的电磁阀。
介质温度不同产品规格不同，否则线圈会烧坏，密封圈老化，严重影响使用寿命。
中等粘度，通常低于 50cSt。通径小于 15mm 订购高粘度液压电磁阀。
如果介质清洁度不高，则应在电磁阀之前安装反冲洗过滤阀。对于低压应用，可以选择直动式隔膜电磁阀。
如果介质是定向循环，则需要提出特殊要求。
介质温度应在电磁阀的允许范围内选择。
管道参数
根据介质流向和管道连接方式的要求选择阀门口径和类型。
根据流量和阀门 Kv 值选择公称直径，或选择与管道直径相匹配的公称直径。
当工作压差大于或等于 0.04 MPa 时，可选择间接先导型。如果最小工作压差接近或小于零，则必须选择直动式或分步直动式。
环境条件
在允许范围内选择环境的最高和最低温度。如果条件过于恶劣，则需要特别订购。
环境相对湿度高和水滴雨水等场合，应选择防水型液压电磁阀；
经常振动、颠簸和冲击的环境应选择特殊品种，如船用电磁阀；
根据在腐蚀性或爆炸性环境中使用的安全要求，优先考虑耐腐蚀选项；
如果环境空间有限，可选择多功能电磁阀。它无需旁通阀和三个手动阀，而且便于在线维护。
电源条件
根据电源类型的不同，可选择交流和直流电磁阀。一般来说，交流电源比较方便。
电压规格尽可能优先选择 AC220V.DC24V。
对于电源电压波动，请选择容差为 +10% 至 -15% 的交流电和容差约为±10% 的直流电。如果波动超过这些限制，则必须采取电压稳定措施或提出特殊订单要求。
根据电源容量选择额定电流和功耗。需要注意的是，交流启动会增加 VA 值，因此在容量不足时最好使用间接先导电磁阀。
控制精度
普通液压电磁阀只有开和关两个位置。当您需要高控制精度和流畅的参数时，请使用多位电磁阀。
行动时间指电信号连接或切断到主阀动作完成的时间；
渗漏注：样本上给出的泄漏值是普通经济水平，特殊工作条件需要特殊处理！
可靠性：不可靠会损坏整个系统！
工作生活：这不属于出厂检验项目，属于型式检验项目。为保证质量应选择正规厂家生产的名牌产品。
工作系统电磁阀有三种工作方式：长期工作方式、短时重复工作方式和短时工作方式。对于阀门长时间开启仅短时间关闭的情况，宜采用常开电磁阀。用于短时工作系统且批量很大时，可进行特殊订制以降低功耗。
工作频率:对于高频率要求，最好使用交流电源直动式电磁阀。
行动可靠性:严格来说，中国的电磁阀专业标准并不正式包括这项测试。为确保质量，应选择正规厂家生产的品牌产品。在某些情况下，如消防和应急保护，虽然行动并不频繁，但对可靠性的要求却很高。在这种情况下，绝不能掉以轻心。尤其重要的是，还应为这两样东西连上双重保险。
经济：不经济就是浪费金钱、精力甚至生命！
将其作为衡量标准之一，但要确保在选择时除了考虑经济因素外，还要考虑安全性、适用性和可靠性。
经济性不仅仅涉及产品的销售价格。它还要求优先考虑产品的功能和质量。此外，还要考虑安装、维护和其他所需配件的成本。
更重要的是，电磁阀在整个自控系统甚至生产线中的成本最低。但是，如果选择不当，最初的节省可能会导致重大损失和更高的长期成本。
总之，经济性并不是简单地指产品的价格，而是表现为产品价格与综合成本价格的比值。
注意工地工作条件的六个方面
(即管道参数、流体参数、压力参数、电气参数、运行模式、选择的特殊要求）。
选择六个主要依据
1、 根据管路参数选择电磁阀：管径规格（即 DN）、接口方式
根据现场管道尺寸或流量要求确定直径 (DN) 大小。
对于接口，尺寸大于 DN50 时选择法兰接口，尺寸 ≤ DN50 时根据用户需要自由选择。
2、 根据流体参数选择液压电磁阀：材料、温度组
腐蚀性流体：宜选用耐腐蚀、全不锈钢材质的电磁阀；食用超净流体：宜选用食品级不锈钢材质的电磁阀。
高温流体：选择使用耐高温的电气材料和密封材料制造的电磁阀，并选择活塞结构类型。
流体状态：气体、液体或混合状态，尤其是订购口径大于 DN25 时必须加以区分。
流体粘度：通常在 50cSt 以下可任意选择，如果超过此值，则需要选择高粘度电磁阀。
3、根据压力参数选择液压电磁阀：原理和结构品种
公称压力：该参数的含义与其他一般阀门相同，是基于管道的公称压力。
工作压力：如果工作压力较低，则必须选择直动式或分步直动式原理。当最小工作压差大于或等于 0.04 MPa 时，可选择直接作用式、分步直接作用式或先导式。
4、 电气选择：电压规格应尽量以 AC220V 为主，DC24 则更为方便。
5、 根据工作时间的长短选择阀门：常闭、常开或持续通电。
当需要电磁阀长时间保持打开状态，且持续时间超过关闭时间时，请选择常开型。
如果打开时间较短或打开和关闭时间不多，则选择常闭型。
对于炉膛或窑炉火焰监控等安全保护条件，应选择可长时间通电的类型，而不是选择常开选项。
6、 根据环境要求选择辅助功能：防爆、检查、手动、水雾、水下、潜水
爆炸性环境：必须选择相应防爆等级的电磁阀。
当管道中的流体有倒流现象时，可以选择带止回阀功能的电磁阀。
如果需要在现场手动操作电磁阀，请选择带手动功能的电磁阀。
喷泉使用潜水型电磁阀（防护等级 IP68 或更高）。
