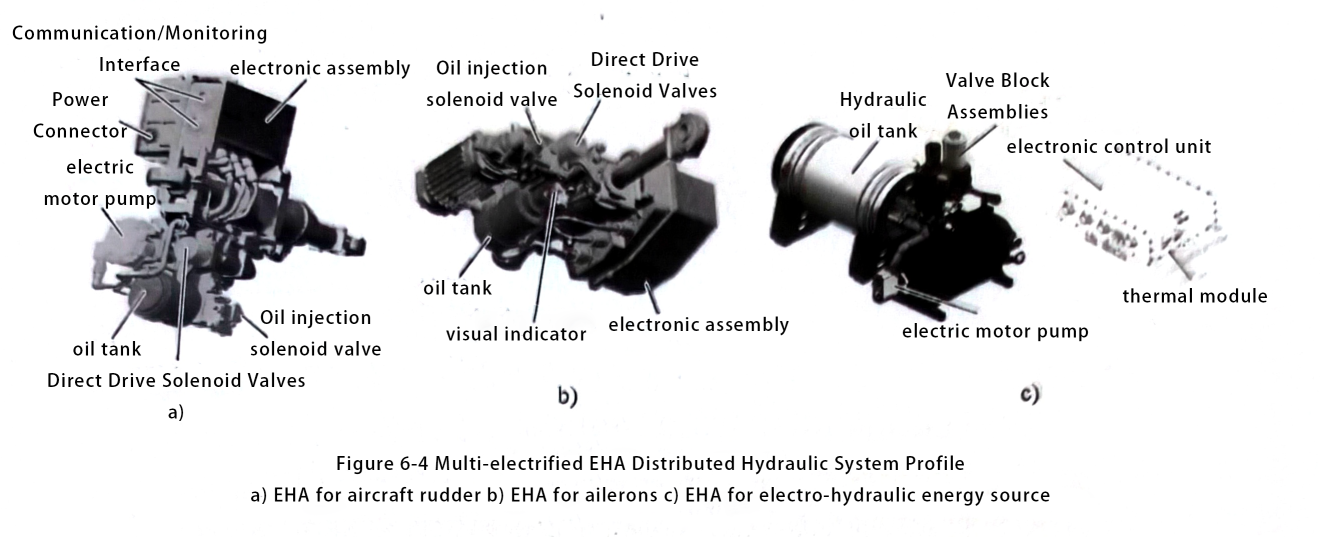

Avec le développement de la technologie multi-électronique dans les avions, le concept de système hydraulique distribué est également apprécié et développé dans divers domaines d'application de l'hydraulique, et constitue une nouvelle direction de développement technique avec la technologie de la légèreté et de l'intelligence. L'une des formes typiques de systèmes distribués est l'EHA, dont le type de structure peut être décrit comme le montre la figure 6-4 du profil du système hydraulique distribué EHA à multi-électrification.
Bien que la multitronique aéronautique commande des systèmes distribués, l'hydraulique traditionnelle a également utilisé cette approche à des degrés divers. Par exemple, les centrales électriques miniatures compactes et les montages hydrauliques illustrent cette utilisation. Aujourd'hui, la combinaison de cette approche avec le contrôle par microprocesseur et la technologie d'impression 3D a permis des avancées et des améliorations significatives de la technologie et des produits.
Différences et similitudes entre l'installation et la mise en service des systèmes hydrauliques distribués et des systèmes hydrauliques conventionnels :
1) Les systèmes hydrauliques centralisés comportent une centrale hydraulique composée d'un réservoir et d'une pompe. Cette centrale agit comme une source d'énergie centralisée et utilise des valves hydrauliques pour contrôler les différents actionneurs, tels que les cylindres ou les moteurs hydrauliques. Dans les systèmes hydrauliques distribués, un actionneur est équipé d'une centrale hydraulique et des vannes de commande correspondantes, formant une unité intégrée qui comprend l'actionneur lui-même. L'installation d'un système hydraulique est donc fondamentalement la même pour les systèmes hydrauliques centralisés et distribués. Seul le système hydraulique distribué est très compact, de petite taille et relativement facile à transporter. Actuellement, la puissance des systèmes hydrauliques distribués est relativement faible, généralement autour de 10 kW, la puissance étant de quelques kilowatts ~ dizaines de kilowatts.
2) Les systèmes hydrauliques centralisés utilisent généralement des automates pour le contrôle électronique. Ils peuvent inclure des solénoïdes à commande logique et une commande analogique pour les vannes proportionnelles. Il est possible de séparer ou d'intégrer la carte amplificatrice de commande des vannes proportionnelles. Dans le système hydraulique distribué, les composants électroniques de contrôle s'intègrent à l'EHA, comme le montre la figure 6-4. La communication réseau complète le contrôle requis.
3) Les EHA multi-électroniques ont leurs propres composants électroniques. Elles utilisent des microprocesseurs pour le calcul et le contrôle. Par conséquent, ils peuvent mettre en œuvre les fonctions complexes requises par l'appareil lui-même par le biais d'une programmation logicielle. Ces fonctions ne sont pas disponibles dans les systèmes hydrauliques centralisés. La mise en service de l'EHA implique la programmation du bus et du microprocesseur. Ces tâches dépassent souvent la technologie requise pour les systèmes hydrauliques conventionnels. Elles requièrent donc un haut niveau de compétence de la part de l'ingénieur.
