의 중요성 하이드라포스 매니폴드 유압 시스템에서 점점 더 많은 사람들이 알고 있고 그 적용 범위가 점점 더 광범위 해지고 있으므로 좋은가요? 오늘은 다음 소개를 통해 하이드라포스 매니폴드에 대해 알아보겠습니다.
유압 밸브의 핵심 구성 요소는 유압 밸브에서 액체 흐름의 방향, 압력 및 흐름을 제어하는 데 중요한 역할을하는 하이드라 포스 매니 폴드입니다. 유압 밸브 블록을 사용하면 유압 시스템의 설계 및 설치를 단순화 할 수있을뿐만 아니라 유압 시스템의 통합 및 표준화에도 도움이되어 제조 비용을 절감하고 정밀도와 신뢰성을 향상시키는 데 도움이됩니다.
하이드라포스는 바 블록, 소형 플레이트 블록, 커버 플레이트, 클리트 등 다양한 구조로 제공되는 매니폴드를 제조합니다.
Hydraforce는 밸브 장착 베이스 플레이트, 펌프 밸브 블록, 로직 밸브 블록, 스택 밸브 블록, 특수 밸브 블록, 매니폴드 드레인 및 연결 블록 등 용도에 따라 카테고리로 분류되는 매니폴드를 설계합니다.

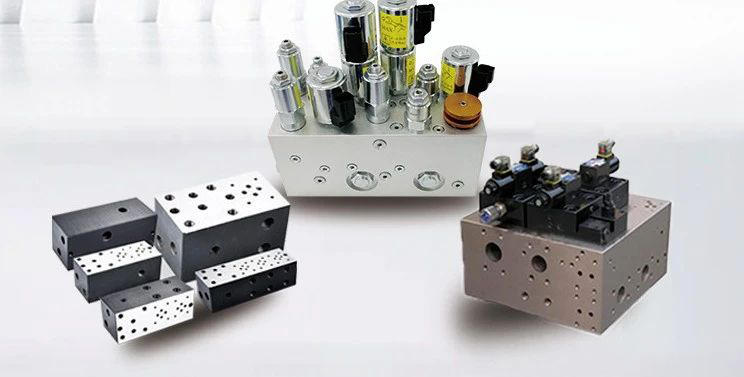

실제 유압 시스템에서 하이드라포스 매니폴드는 밸브 블록 본체와 그 위에 설치된 다양한 유압 밸브, 파이프 피팅, 액세서리 및 기타 구성품으로 구성됩니다.
하이드라포스 매니폴드의 구성

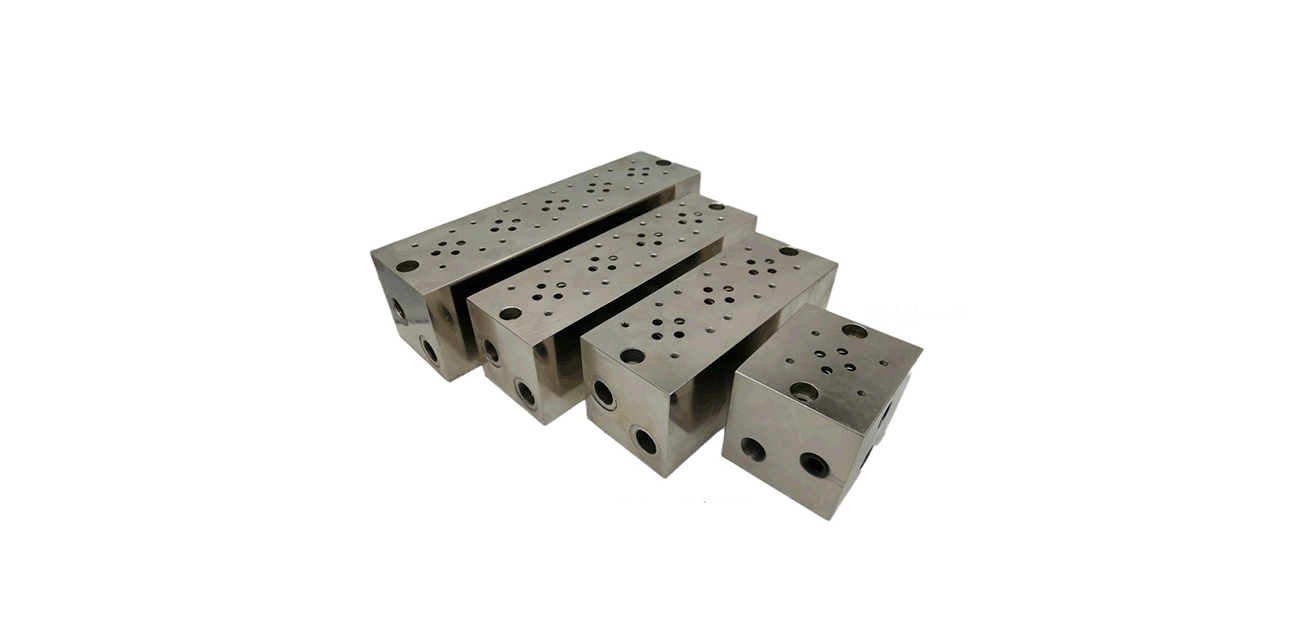

밸브 블록 본체
밸브 블록 바디는 통합 유압 시스템의 핵심 구성 요소입니다. 다른 유압 부품을 운반할 뿐만 아니라 오일 회로 연결을 위한 채널 본체 역할도 합니다.
밸브 블록 본체는 일반적으로 직사각형 모양이며, 재질은 일반적으로 알루미늄 또는 가단 주철입니다.
밸브 블록 본체에는 유압 밸브 장착 구멍, 오일 구멍, 연결 나사 구멍, 포지셔닝 핀 구멍이 있습니다. 또한 공용 오일 구멍과 연결 구멍이 있습니다. 이러한 구성 요소는 조리개의 올바른 연결을 보장합니다. 그러나 구멍을 설치하는 과정에서 간혹 방해가 될 수 있습니다.
간단한 밸브 블록 본체에는 최소 40-60 개의 구멍이 있으며 수백 개의 구멍에서 조금 더 복잡하며 이러한 구멍은 구멍 시스템 네트워크의 십자형 네트워크를 구성합니다.
밸브 블록 본체의 구멍에는 라이트 홀, 스텝 홀, 나사 구멍 및 기타 형태가 있습니다. 일반적으로 직선형 구멍입니다. 이러한 구멍은 일반 드릴링 머신과 CNC 공작 기계로 쉽게 가공할 수 있습니다.
유압 밸브
제조업체는 일반적으로 플레이트 밸브, 카트리지 밸브 및 스택 밸브와 같은 다양한 유형을 포함하여 유압 밸브를 표준 부품으로 생산합니다. 이러한 밸브는 연결 나사를 사용하여 밸브 블록 본체에 장착하여 유압 회로의 제어 기능을 달성합니다.
조인트 피팅
커플링과 피팅은 외부 배관을 밸브 블록에 연결하는 데 사용됩니다.
다양한 밸브와 밸브 블록 본체는 유압 실린더와 기타 액추에이터는 물론 오일 유입구, 오일 회수구, 오일 배출구를 제어합니다. 이를 위해서는 외부 배관에 연결해야 합니다.
기타 액세서리
파이프 연결 플랜지, 프로세스 홀 플러그, 오일 라인 씰과 같은 액세서리를 포함합니다.
하이드라포스 매니폴드 설계에 대한 관심
블록과 외부 배관(파이프 연결 또는 플랜지) 사이의 인터페이스 요소를 미리 선택해야 합니다. 블록의 전체 치수를 결정하는 데 영향을 미치므로 외부 치수를 고려하세요.
밸브 블록의 최대 측면 길이는 600mm를 초과하지 않아야 합니다. 또한 포함된 양방향 카트리지 밸브 인서트의 개수는 8개를 초과하지 않아야 합니다. 인서트를 8개 이상 사용하는 경우 여러 개의 밸브 블록으로 분해하세요. 볼트를 사용하여 밸브 블록을 서로 연결합니다. 결합 표면의 연결 구멍을 O링으로 밀봉합니다. 이렇게 하면 전체 밸브 블록 그룹이 조립됩니다.
- 밸브 블록의 모든 외부 오일 포트와 검사 포트에는 오일 포트 표시가 있어야 합니다. 이러한 표시는 유압 회로도의 해당 표시와 일치해야 합니다. 강철 마크는 오링의 밀봉 성능에 영향을 미치지 않는 한 오리피스에서 6mm 이상 떨어져 있어야 합니다.
- 블록의 질량이 클수록 리프팅 링 나사를 설치하기 위해 리프팅 나사 포트(가급적 윗면에 배치하고, 리프팅 공정 후 블록 조립이 원칙대로 뒤집히지 않도록 측면에 배치할 수도 있음)가 있어야 합니다(표준 GB825-88을 충족하기 위해).
- 밸브 블록의 고정을 고려하여 밸브 블록의 바닥에 장착 볼트 구멍 (작은 밸브 블록은 관통 구멍, 큰 밸브 블록은 막힌 구멍, 구멍 수는 일반적으로 4 개, 큰 밸브 블록은 6 개 이상이며 구멍이 고르게 분포되어 관련 설계 표준을 따름)을 설정해야하며 밸브 블록은 탱크 상단, 펌프 배출구, 작업대 및 유압 실린더에 장착 할 수 있으며 실제 상황에 따라 결정되며 직접 장착하거나 장착 용 프로파일이있는 브래킷 용접으로 장착 할 수 있습니다.
- 메인 스테이지 오리피스의 외부 오일 포트는 일반적으로 플랜지와 연결됩니다. 관통 직경이 25mm 이하인 작은 오일 포트의 경우 나사산 연결을 사용할 수도 있습니다. 파일럿 오리피스의 외부 오일 포트는 나사산 연결에 적합합니다.
- 나사 플러그 플랜지와 같은 탈착식 수단을 사용하여 프로세스 오리피스를 차단해야 합니다. 이 방법을 사용하면 구멍을 청소, 세척 및 검사할 수 있습니다. 위치가 허용되지 않는 경우 볼업 플러그를 사용하여 직경이 12mm 이하인 구멍을 밀봉할 수 있습니다.
- 밸브 블록 엔트로피가 관통 직경 6, 10, 16 또는 25의 기존 산업용 솔레노이드 밸브 또는 스택 밸브를 설치하는 경우, 연결 볼트는 12.9 등급 이상의 직사각형 성능을 가져야 합니다.
- 메인 스테이지 오리피스와 메인 파일럿 오리피스에 필요한 테스트 포트를 설치해야 합니다. 이를 통해 유압 회로의 작동 매개 변수를 확인하고 결함을 배출할 수 있습니다. 압력 측정 커넥터에 빠른 연결 기능이 있는 감지 포트를 설치해야 합니다.
파이프라인 크기가 밸브 블록의 내부 오리피스 크기와 크게 다를 경우 감속기 조인트 사용을 고려하세요. 이 접근 방식은 파이프라인과 밸브 블록 오리피스 사이의 크기 차이를 수용하는 데 도움이 됩니다.
명판 설치 위치 중 눈에 잘 띄는 위치의 밸브 블록에 예약해야 합니다.
