Сайт гидравлический насос силовой установки является важной частью гидравлической системы. Мощность всей гидравлической системы поступает от гидравлического насоса силового агрегата. Поэтому надежность и стабильность конструкции гидронасоса силового агрегата существенно влияют на работу всей гидравлической системы. Комплект оборудования для гидравлической системы часто имеет следующие требования к гидравлической станции: давление масла стабильно, не может быть слишком больших колебаний; температура жидкости не может быть слишком высокой; внешний источник питания внезапное отключение питания или отказ системы может дать цилиндр и другие силовые компоненты, чтобы обеспечить надежную защиту. Поэтому высокая надежность, хорошая стабильность гидравлической станции для всей гидравлической системы и оборудования является необходимым условием стабильной работы.
Исходя из характеристик гидравлического насоса силовой установки в данном исследовании, в следующем разделе описывается конструкция гидравлической станции на основе принципа работы гидравлического насоса силовой установки.
Принцип работы гидравлического насоса силовой установки

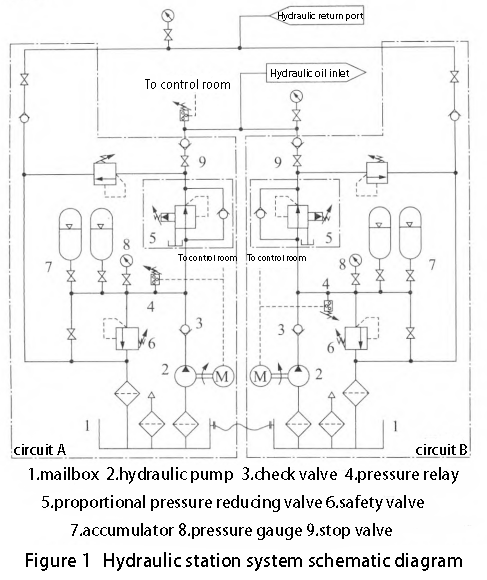

Гидравлический насос силовой установки сконструирован по принципу защиты от одиночного замыкания. Конструкция включает в себя два набора контуров. Один из этих контуров служит резервным. Такая схема обеспечивает нормальную подачу масла в случае отказа одного из контуров. На рисунке 1 показана принципиальная схема системы гидравлической станции.
Как показано на рисунке 1, гидравлический насос силовой установки имеет два идентичных контура A, B, из которых контур B является резервным, в нормальном режиме работает только контур A, и только когда контур A выходит из строя, начинает работать контур B. В нормальном режиме работы двигатель начинает приводить в действие гидравлический насос, который подает масло и создает давление на выходе. Тем временем аккумулятор заполняется маслом через обратный клапан. Затем система регулирует давление через редукционный клапан, чтобы достичь точного требуемого давления.
Когда компоненты гидравлической системы перестают работать, аккумулятор обеспечивает защиту всего контура по давлению. Благодаря этому в системе поддерживается стабильное давление. Реле давления определяет давление в аккумуляторе. Когда давление в аккумуляторе достигает максимального заданного значения, двигатель останавливает вращение, и гидравлический насос прекращает подачу масла. Если давление в аккумуляторе не достигает максимального заданного значения, гидравлический насос продолжает заполнять аккумулятор. Насос будет продолжать заполнять аккумулятор, пока не достигнет максимального заданного значения давления в аккумуляторе.
Когда гидравлический насос силовой установки снова работает, полностью заполненный маслом аккумулятор сначала подает масло в систему и создает давление. Когда давление в аккумуляторе снижается, мотор начинает доливать масло в аккумулятор. Одновременно двигатель подает масло в систему и поддерживает давление на выходе. Аккумулятор обеспечивает поддержание давления в системе в определенном диапазоне, сохраняя стабильность давления в системе. После того как жидкость проходит через редукционный клапан, пульсации давления жидкости становятся меньше. Это уменьшение пульсаций в сочетании с точным снижением давления помогает стабилизировать давление.
Переключение между двумя контурами A и B гидравлического насоса силовой установки осуществляется на основе различных значений заданного давления редукционных клапанов двух контуров. Заданное значение давления редукционного клапана контура выше, чем значение давления контура B. Поэтому, когда работает контур A, контур B не будет подавать масло через порт подачи масла. Это происходит потому, что редукционный клапан контура B имеет более низкое значение давления, чем давление подачи масла в контуре A.
Когда контур A выходит из строя, значение давления на порте подачи масла уменьшается. Если давление в порту подачи масла упадет ниже заданного значения давления редукционного клапана контура B, контур B начнет работать. Контур B будет подавать масло, поскольку его давление выше, чем давление в порту подачи масла после редукционного клапана. В это время давление в контуре B после редукционного клапана больше, чем давление в отверстии подачи масла. В результате контур B начинает подавать масло. Этот процесс реализует автоматическое переключение между контурами A и B.
Конструктивное исполнение гидравлического насоса силовой установки
Структурная схема гидравлического насоса силовой установки

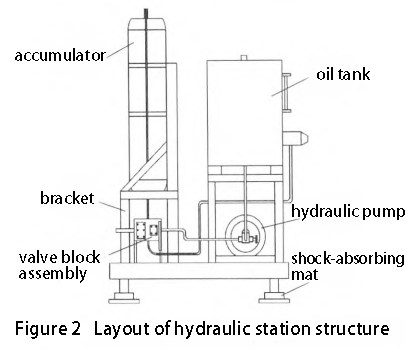

Общее расположение гидравлического насоса силовой установки делится на централизованное и децентрализованное, как показано на рисунке 2, структурная схема формы гидравлического насоса силовой установки.
Конструкция гидравлического насоса силовой установки должна обеспечивать эффективную работу гидравлической системы при минимальной вибрации. Такой подход помогает поддерживать стабильность работы гидронасоса силовой установки. Разбросанное расположение компонентов гидравлической станции приводит к нерациональному расходованию ресурсов и созданию беспорядочной ситуации с масляными трубами и линиями. Такое расположение также затрудняет техническое обслуживание. Чтобы уменьшить влияние вибрации на гидравлическую систему, обратите внимание на следующие моменты. Во-первых, спроектируйте компоновку гидравлической станции таким образом, чтобы соблюсти баланс между эстетикой и удобством обслуживания. Использование независимой централизованной компоновки оказывается более разумным и эффективным для этой цели.
Основные компоненты гидравлического насоса силовой установки
Гидравлическая силовая установка
Источник гидравлической энергии обеспечивает питание насоса гидравлического агрегата. Это устройство в основном состоит из гидравлических насосов, аккумуляторов и гидравлического бака. Устройство гидравлического источника питания является важной частью гидравлической станции, многие гидравлические системы давление масла не стабильно, гидравлическая станция шум, неисправности, большинство причин этой части конструкции не разумно. Силовой агрегат гидравлического насоса использует гидравлические насосы и аккумуляторы вместе в качестве конструкции выходной мощности. Гидравлический насос передает накопленную энергию аккумулятору. Аккумулятор, в свою очередь, использует эту накопленную энергию для того, чтобы насосу не приходилось постоянно работать для поддержания стабильности подачи и давления масла в системе. Кроме того, аккумулятор играет важную роль в подаче масла в аварийных ситуациях.
Гидравлический блок управления

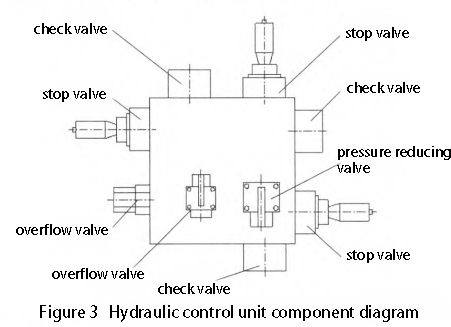

Гидравлическое устройство управления представляет собой гидравлическую систему различных типов регулирующих клапанов и их соединений: собирательное название частей, а также соединение различных типов гидравлических компонентов и трубное соединение, пластинчатое соединение и интегрированное соединение трех видов. Конструкция объединяет гидравлическое устройство управления гидравлическим насосом силовой установки, при этом клапаны объединены в одну клапанную пластину. Схема компонентов гидравлического устройства управления показана на рисунке 3. В этом интегрированном гидравлическом устройстве управления отсутствует трубопроводное соединение между клапанами, что увеличивает пространство для установки клапанов и повышает общую надежность устройства управления.
Меры безопасности при работе с гидравлическим насосом силовой установки
Меры защиты гидравлического насоса силовой установки установлены следующим образом.
Контроль давления подачи масла и защита
Мы установили два независимых устройства контроля давления в разных местах порта подачи масла гидравлического насоса силовой установки. Такая установка гарантирует, что если одно устройство контроля давления выйдет из строя, другое сможет продолжать нормально работать. Мы установили два независимых предохранительных клапана с регулировкой давления срабатывания на порте подачи масла. Давление срабатывания обоих клапанов установлено на максимальное рабочее давление в системе. Это гарантирует, что даже в случае отказа редукционного клапана или удара гидравлического оборудования пользователя давление на входе не превысит максимальное рабочее давление системы.
Когда система обнаружит, что давление масла в порту подачи масла достигает максимального значения давления обнаружения, она подаст сигнал тревоги. В то же время двигатель рабочего контура остановится, что приведет к снижению давления в порту подачи масла. После этого система автоматически переключится на резервный контур. Если в трубопроводе или компонентах гидравлической станции возникнет утечка, это приведет к снижению давления в порту подачи масла. Система обнаружит, что давление масла ниже установленного значения. Система подаст сигнал тревоги и автоматически переключится на резервный контур.
Если в результате аварии этот предохранительный клапан подает масло в отверстие подачи масла в ненормальном режиме, вы можете вручную закрыть клеммный запорный клапан этой цепи. Это действие приведет к отключению контура. Во время технического обслуживания можно сбросить давление в секции порта подачи, отрегулировав давление срабатывания обоих предохранительных клапанов.
Контроль давления в аккумуляторе
Аккумуляторная часть каждого контура оснащена двумя устройствами контроля давления. Одно устройство выдает электрический сигнал, который может передаваться дистанционно. Другое устройство обеспечивает локальный сигнал на дисплее. Вы можете наблюдать эту часть сигнала контроля локально. Его также можно передавать дистанционно. Этот сигнал может использоваться в качестве управляющего сигнала для двигателя гидравлического насоса. Когда обнаруженное значение давления масла достигает максимального давления в аккумуляторе, гидравлический насос прекращает работу. Когда обнаруженное значение давления масла падает ниже максимального давления в аккумуляторе, гидравлический насос снова начинает работать. Гидравлический насос подает масло как в аккумулятор, так и в систему.
Устройства перелива и сброса давления в аккумуляторе
В аккумуляторе каждого контура установлен регулируемый клапан сброса давления. В нормальных условиях эксплуатации давление срабатывания этого предохранительного клапана должно соответствовать максимальному рабочему давлению аккумулятора. Это гарантирует, что давление в аккумуляторе не превысит максимальное рабочее давление. Он применяется, если в результате аварии двигатель гидравлического насоса не может быть остановлен. При возникновении неисправности контура отрегулируйте переключение контура после срабатывания перепускного клапана, чтобы снизить давление в аккумуляторе до минимума. Затем откройте запорный клапан между гидроаккумулятором и фильтром возврата, чтобы гидроаккумулятор мог вернуть масло в бак, что позволит провести осмотр и ремонт гидроаккумулятора.
Демпфирование гидравлического насоса силовой установки
В нижней части кронштейна гидравлического насоса силового агрегата имеются четыре опорные стойки. Установите амортизационную прокладку под каждую опору. Закрепите амортизирующие прокладки на земле с помощью болтов. Такая установка снижает воздействие землетрясений или внешних вибраций на гидравлическую станцию. Она гарантирует, что гидравлическая станция останется целой и устойчивой в таких ситуациях.
В этом гидравлическом насосе силовой установки применена конструкция двойного контура поддержания давления. Два контура переключаются автоматически. Такая конструкция значительно повышает стабильность и надежность гидравлической станции. Такая конструкция контура поддержания давления обеспечивает стабильность давления масла в системе. Кроме того, она снижает потери энергии в гидравлической станции. Благодаря использованию аккумуляторов для поддержания давления конструкция позволяет экономить электроэнергию. Конструкция контура гидравлического насоса силовой установки включает меры безопасности. Эти меры контролируют работу гидравлической станции во время различных аварий. Они также подают сигналы тревоги и обеспечивают защиту. Это обеспечивает безопасность и надежность всей системы.
