1、Зависимость между диаметром и скоростью потока
Диаметр резьбового картриджного клапана значительно отличается от диаметра клапанов других типов. В трубчатых, тарельчатых, штабельных и двухходовых картриджных клапанах диаметр зависит от диаметра входного и выходного отверстий. В отличие от этого, для картриджных клапанов с резьбой диаметр не связан напрямую с размером портов. Вместо этого он связан с размером крепежной резьбы картриджного клапана с резьбой. Поэтому диаметр резьбы резьбового картриджного клапана является номинальным диаметром резьбового картриджного клапана (см. табл. 26-92).
| Таблица 26-92 Отверстие клапана с резьбовым картриджем в зависимости от скорости потока (\(\Delta p = 0,7\sim 1,4 МПа\)) | |||||||
| (единица измерения: л/мин) | |||||||
| проезжая часть | Фактический размер наружной резьбы клапана | Расход (обратный клапан) | Расход (перепускной клапан) | Скорость потока (дроссель) | Расход (распределительный клапан) | Расход (логический клапан) | |
| двухпозиционный тройник | трехпозиционный четырехсторонний | ||||||
| C-04 | 7/16-20UNF-2B | 3 | |||||
| C-07 | 5/8-18UNF-2B | 50 | 50 | ||||
| C-08 | 3/4-16UNF-2B | 8~80 | 1.1~80 | 15 | 8~35 | 6~10 | |
| C-10 | 7/8-14UNF-2B | 11~115 | 40~120 | 23~45 | 27~80 | 15~24 | 40~50 |
| C-12 | 1-1/16-12UN-2B | 90~190 | 75~190 | 45~75 | 30~115 | 40~55 | 40~160 |
| C-16 | 1-5/16-12UN-2B | 150~210 | 65~150 | 130 | 114~190 | ||
| C-20 | 1-5/8-12UN-2B | 120~380 | 340 | 230 | 200~340 | ||
| 42 | M48*2-6H | 640 | 400~800 | 0.8~480 | 480 | ||
2、Функциональные особенности перепускного клапана с резьбовым картриджем

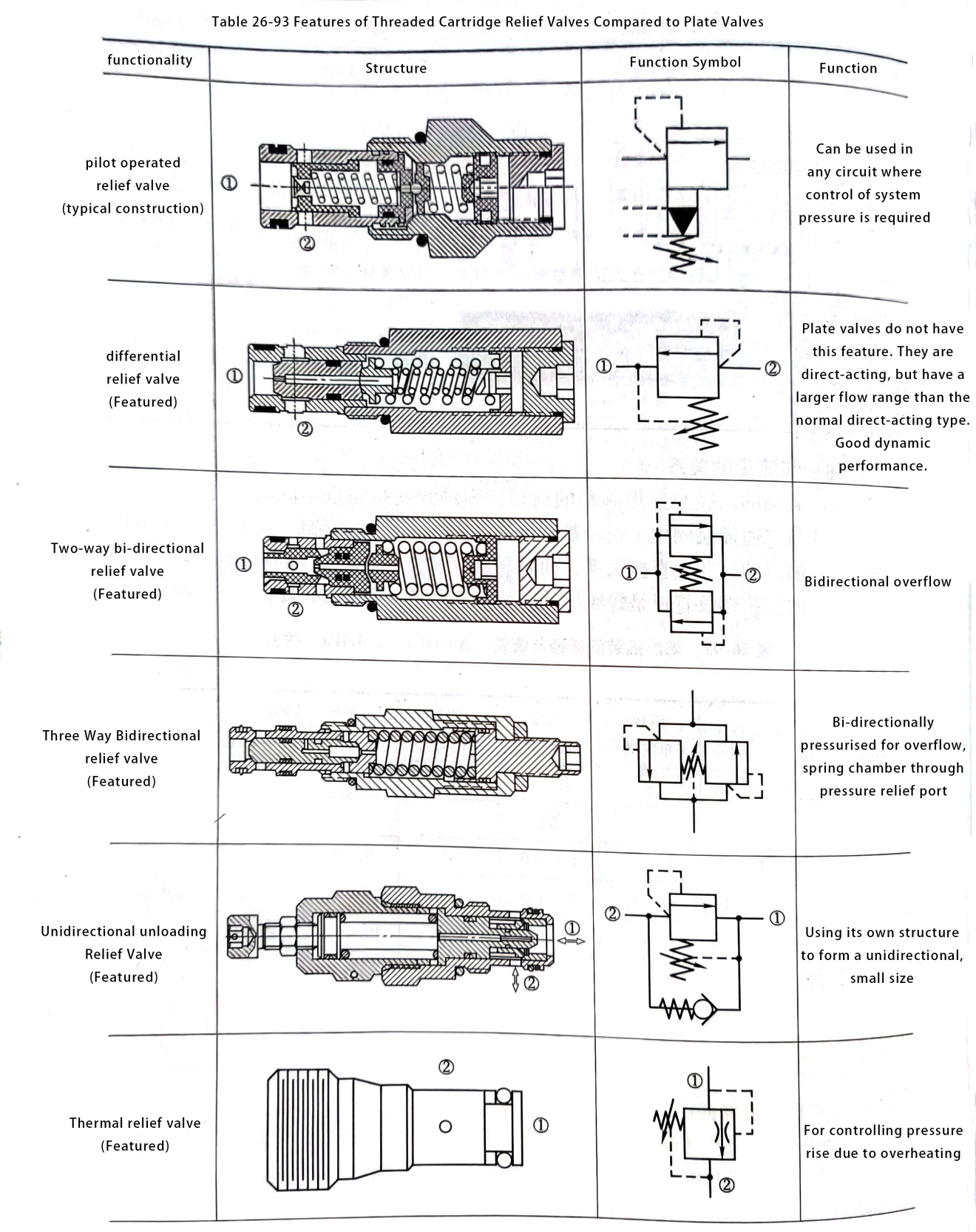

(1) Особенности перепускного клапана с резьбовым картриджем: принцип действия перепускного клапана с резьбовым картриджем - прямого действия, с пилотным управлением и дифференциальный, дифференциальный не является тарельчатым клапаном. Резьбовые картриджные перепускные клапаны и пластинчатые клапаны сравниваются по характеристикам функций в таблице 26-93.

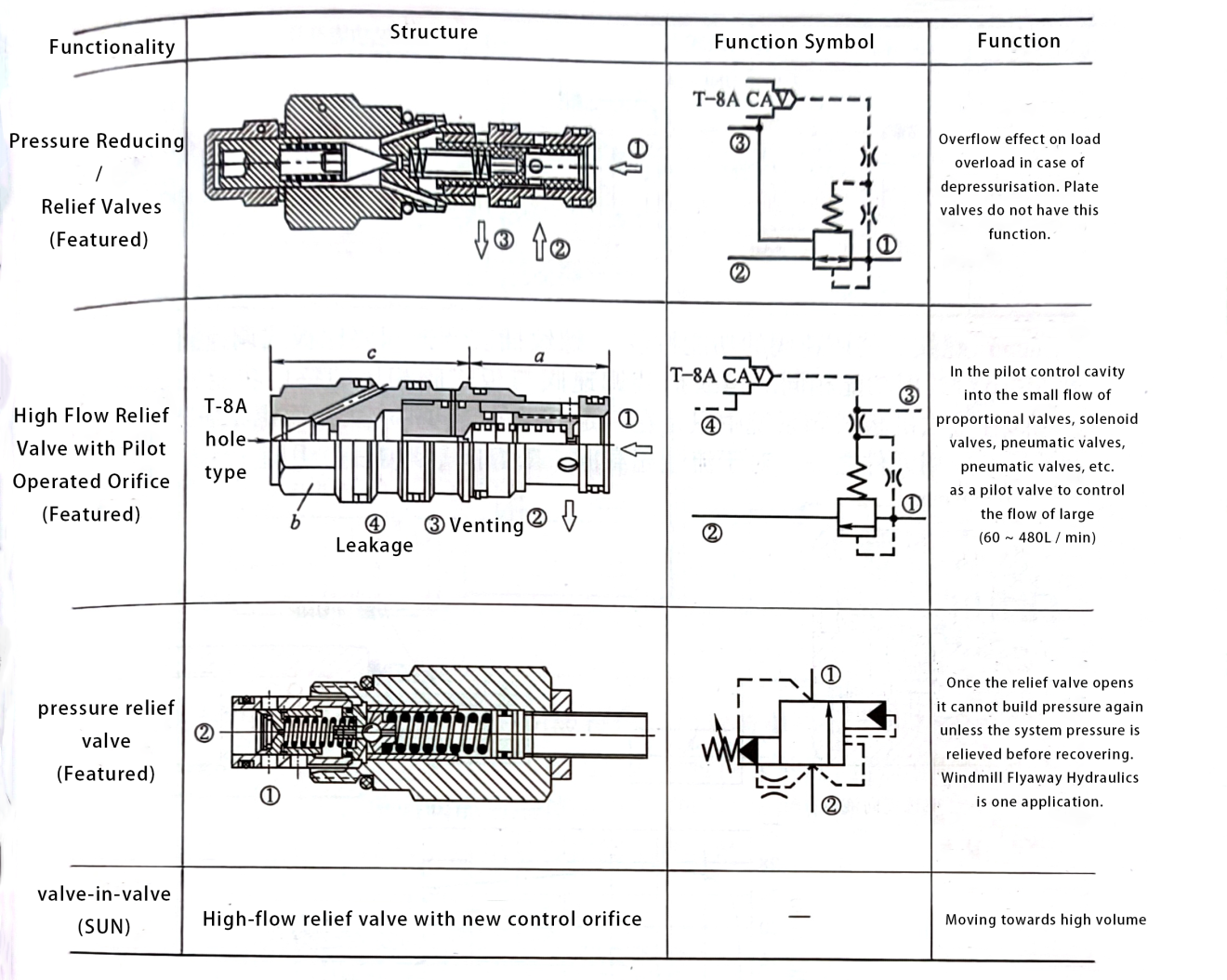

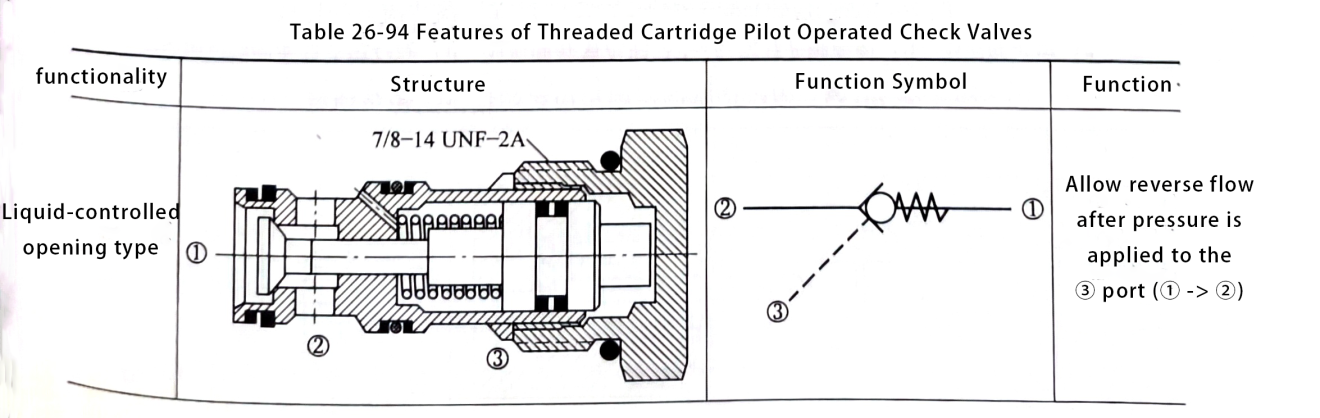

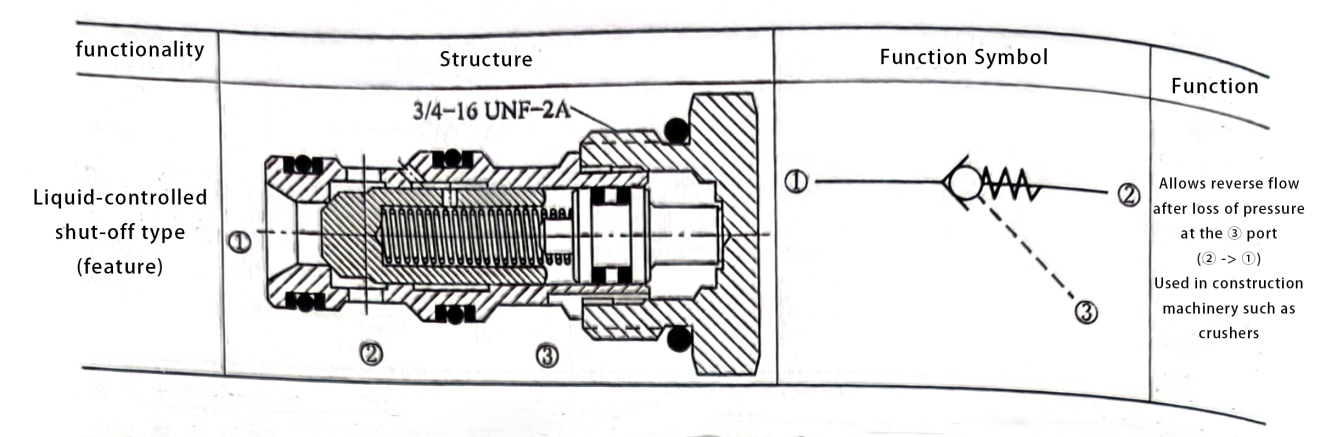

(2) Обратный клапан с резьбовым картриджем, управляемый пилотом Функциональные характеристики: Обратный клапан с резьбовым картриджем, управляемый пилотом, относится к категории клапанов управления нагрузкой. Его основная функция - предотвращение утечки из золотника под действием нагрузки, создаваемой передним распределительным клапаном. Гидравлическое управление должно обеспечивать открытие клапана. Вы можете использовать его в качестве двухходового переключающего клапана, клапана поддержания давления, опорного клапана для вертикальных гидроцилиндров или гидравлического замка. Характеристики обратных клапанов с резьбовым картриджем и пилотным управлением см. в таблице 26-94.

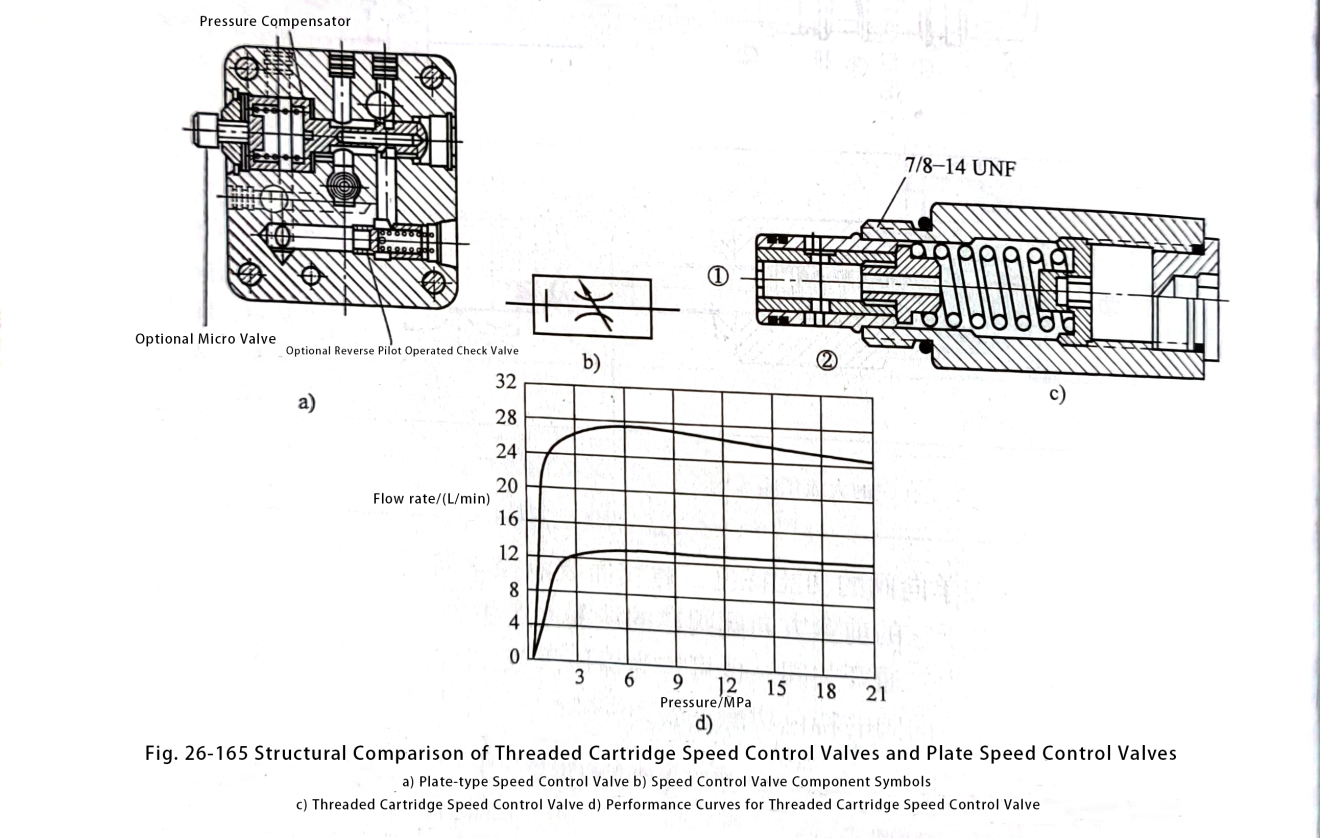

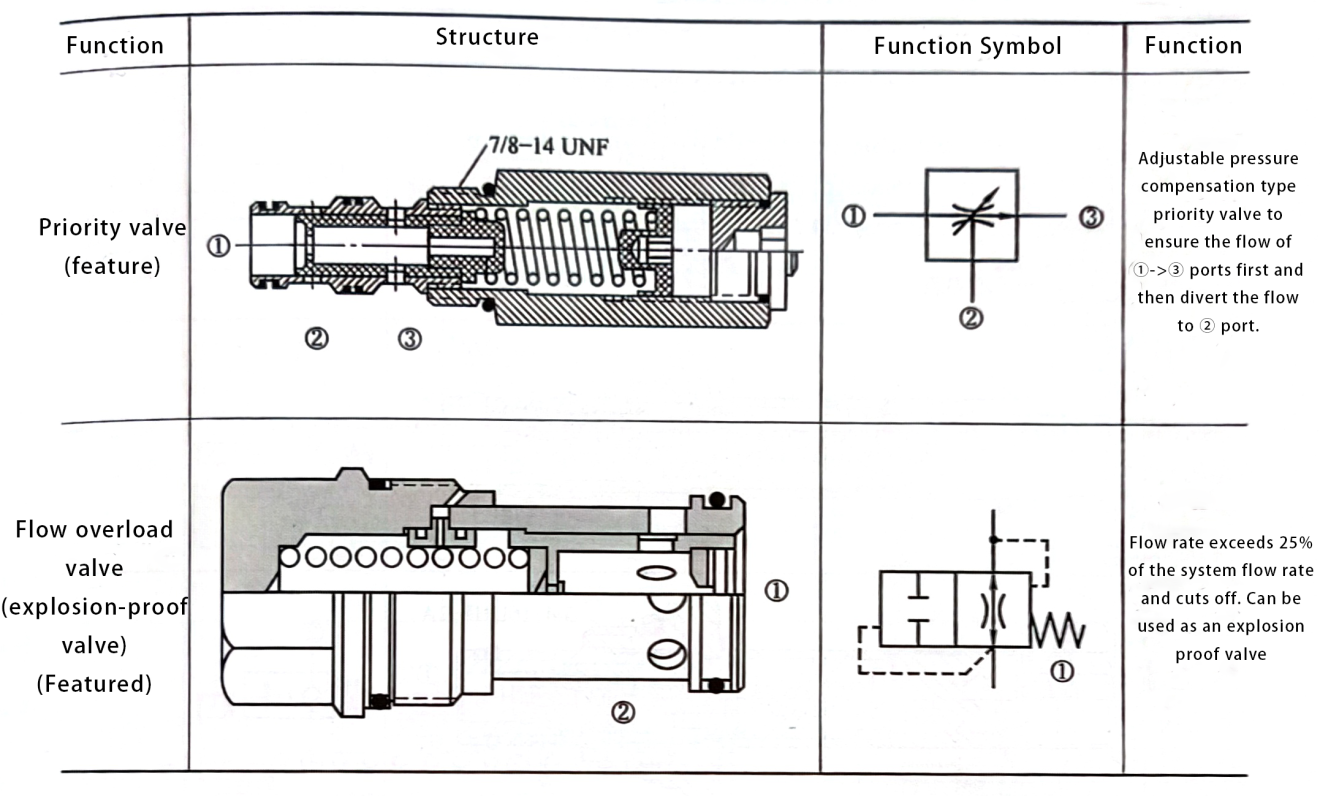

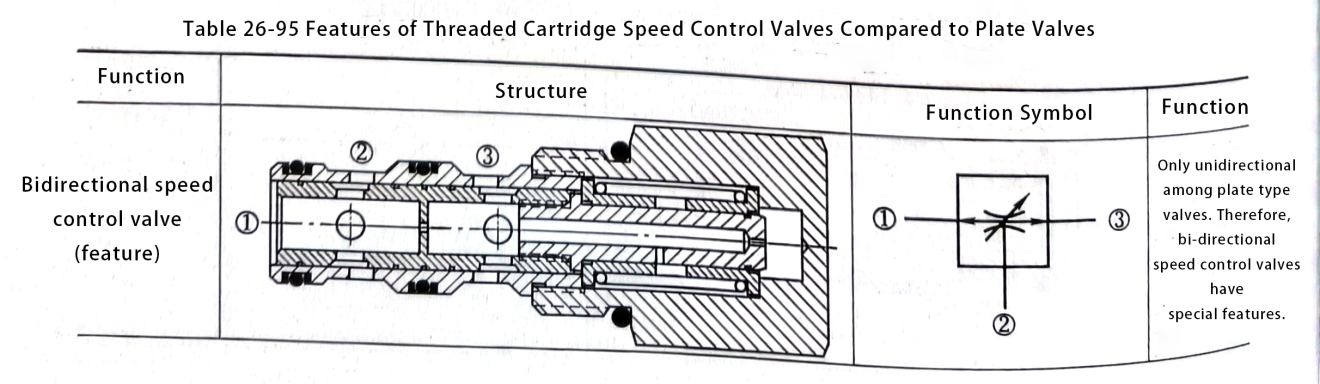

(3) Функциональные особенности клапанов регулирования скорости с резьбовым патроном: Резьбовые картриджные регулирующие клапаны скорости проще, чем пластинчатые (см. рис. 26-165), но выполняют те же функции. Особенности клапанов управления скоростью с резьбовым патроном по сравнению с пластинчатыми клапанами приведены в таблице 26-95. В прошлом инженеры использовали клапаны приоритета только для управления движущимися машинами. Однако сегодня приоритетные клапаны с резьбовым патроном стали стандартными компонентами для применения. Для клапанов перегрузки потока одним из вариантов применения являются взрывозащищенные клапаны.

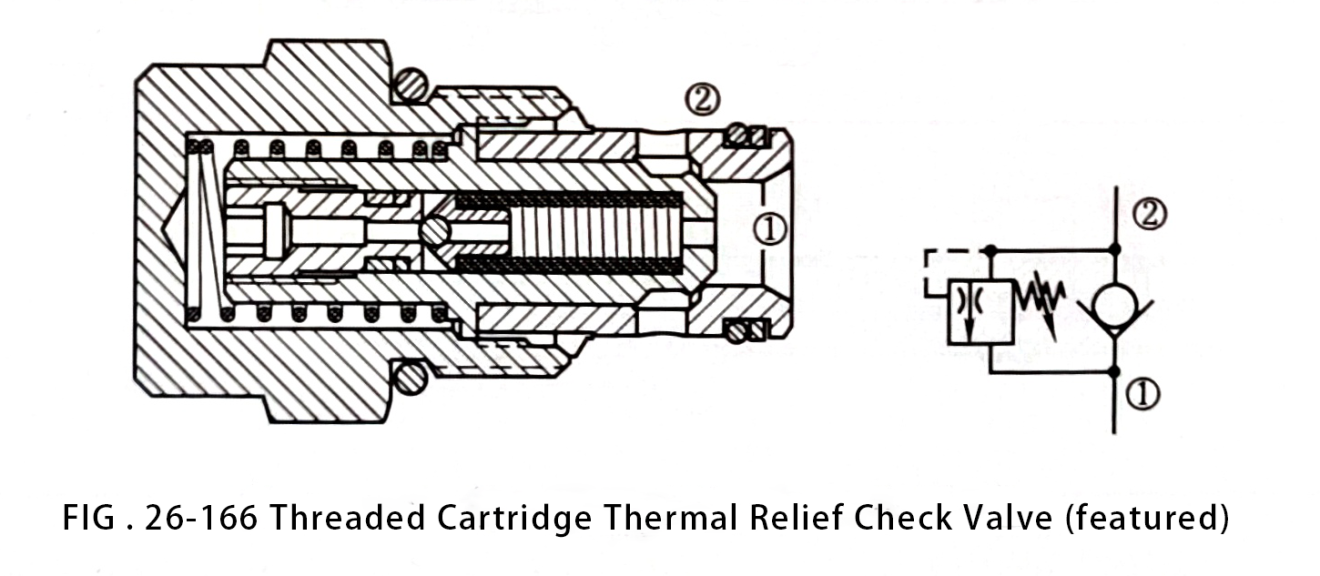

(4) Обратные клапаны с резьбовым картриджем с терморазгрузкой имеют типичное требование - практически полное отсутствие внутренней утечки. Однако, когда в гидроцилиндре с большой полостью повышается температура масла, давление может значительно увеличиться. В таких случаях обратный клапан может сбросить часть возросшего давления масла. Для решения этой проблемы используются обратные клапаны с терморазгрузкой (см. рис. 26-166), которые не являются тарельчатыми клапанами.
(5) Резьбовой картридж двухпозиционный двухходовой и двухпозиционный трехходовой электромагнитный клапан Функциональные особенности В пластинчатом электромагнитном распределительном клапане только двухпозиционный четырехходовой и трехпозиционный четырехходовой. Когда проектировщикам нужны функции двухпозиционных двухходовых и двухпозиционных трехходовых клапанов, они обычно используют вместо них двухпозиционный четырехходовой клапан. При необходимости достаточно просто заглушить один из масляных портов. Поскольку в пластинчатом электромагнитном клапане используется золотниковый тип, то внутренняя утечка неизбежна. Если вам нужен клапан без утечек, вы обнаружите, что электромагнитный шаровой клапан стоит гораздо дороже, чем обычный электромагнитный клапан. В результате применение шарового крана ограничено.

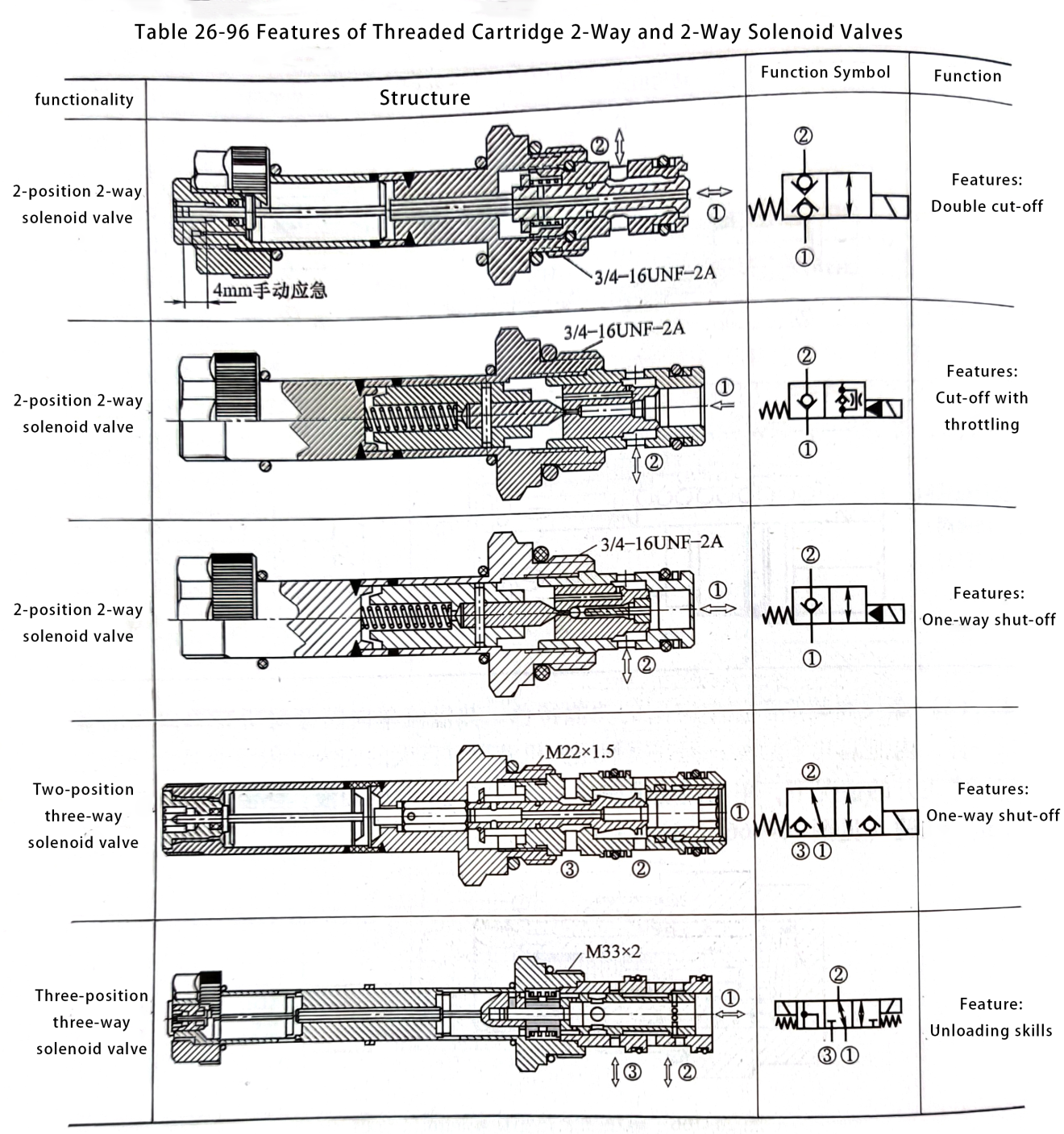

Резьбовые картриджные двухходовые и трехходовые электромагнитные клапаны поддерживают широкий спектр применений и способствуют улучшению конструкции системы, ее безопасности и стоимости. В таблице 26-96 перечислены характеристики двухходовых и трехходовых электромагнитных клапанов с резьбовым картриджем.
В целом, электромагнитные клапаны с резьбовым картриджем и пластинчатые клапаны, сравниваемые только в двухпозиционном двухходовом и двухпозиционном трехходовом исполнении, имеют очевидные характеристики и преимущества. При проектировании систем для энергосбережения и регулирования давления все еще существует значительный пробел. Этот пробел существует в двухпозиционных четырехходовых и трехпозиционных четырехходовых конфигурациях. Этот пробел включает в себя срединную функцию. В настоящее время резьбовые картриджные клапаны не достигли уровня пластинчатых клапанов. С точки зрения будущего развития, резьбовым картриджным клапанам в этом отношении еще есть куда совершенствоваться.
(6) Логические клапаны с резьбовым картриджем Логические клапаны с резьбовым картриджем имеют характеристики как маковых клапанов, так и иногда двухходовых картриджных клапанов. Однако существуют различия в структуре и функциях этих клапанов. Структура золотника двухходовых картриджных клапанов делится на два типа: конусный клапан давления и золотник, каждый из которых имеет разное соотношение площадей. Резьбовые картриджные логические клапаны имеют четыре структуры. К ним относятся конусный клапан нормально закрытого типа направления, золотниковый клапан нормально закрытого типа давления и конусный клапан нормально закрытого типа давления. Кроме того, они включают золотник приоритетного типа, который запатентован компанией SUN.

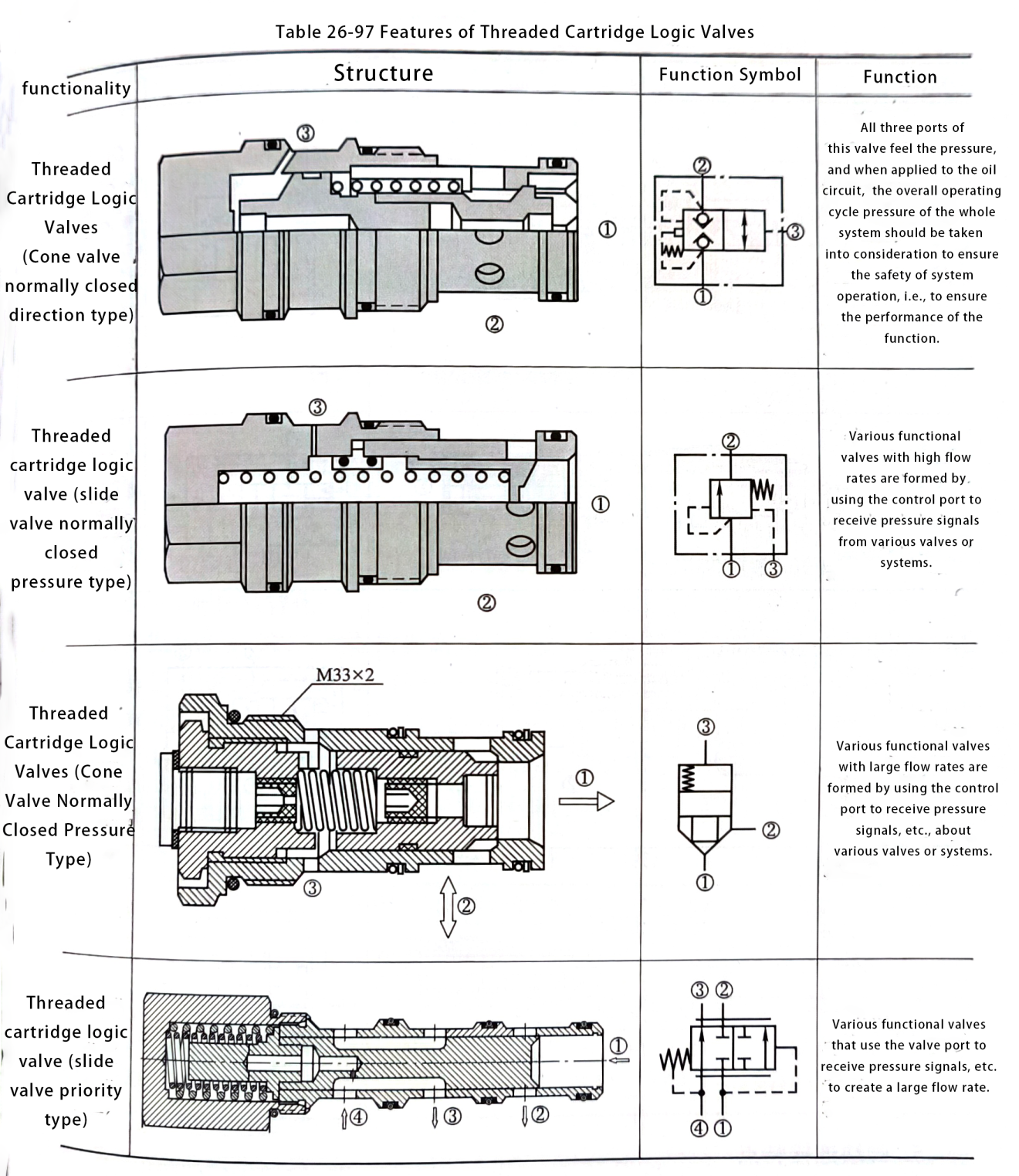

Области применения логических клапанов с резьбовым картриджем более гибкие и широкие. Они могут включать в себя, в частности, состав систем, чувствительных к нагрузке. Логический клапан с резьбовым картриджем не обязательно имеет только три порта; он может иметь четыре или более портов. Этим он полностью отличается от двухходового картриджного клапана. Кроме того, логический клапан с резьбовым картриджем может быть выполнен в виде пилотного клапана со структурой "клапан в клапане". Такая конструкция делает его уникальным. Это уникальная конструкция среди логических клапанов с резьбовым картриджем. Характеристики логических клапанов с резьбовым картриджем см. в таблице 26-97.
Структура, функции и применение логических клапанов с резьбовым картриджем более богаты и разнообразны по сравнению с традиционными клапанами. Кроме того, в этой области имеется больше возможностей для развития.

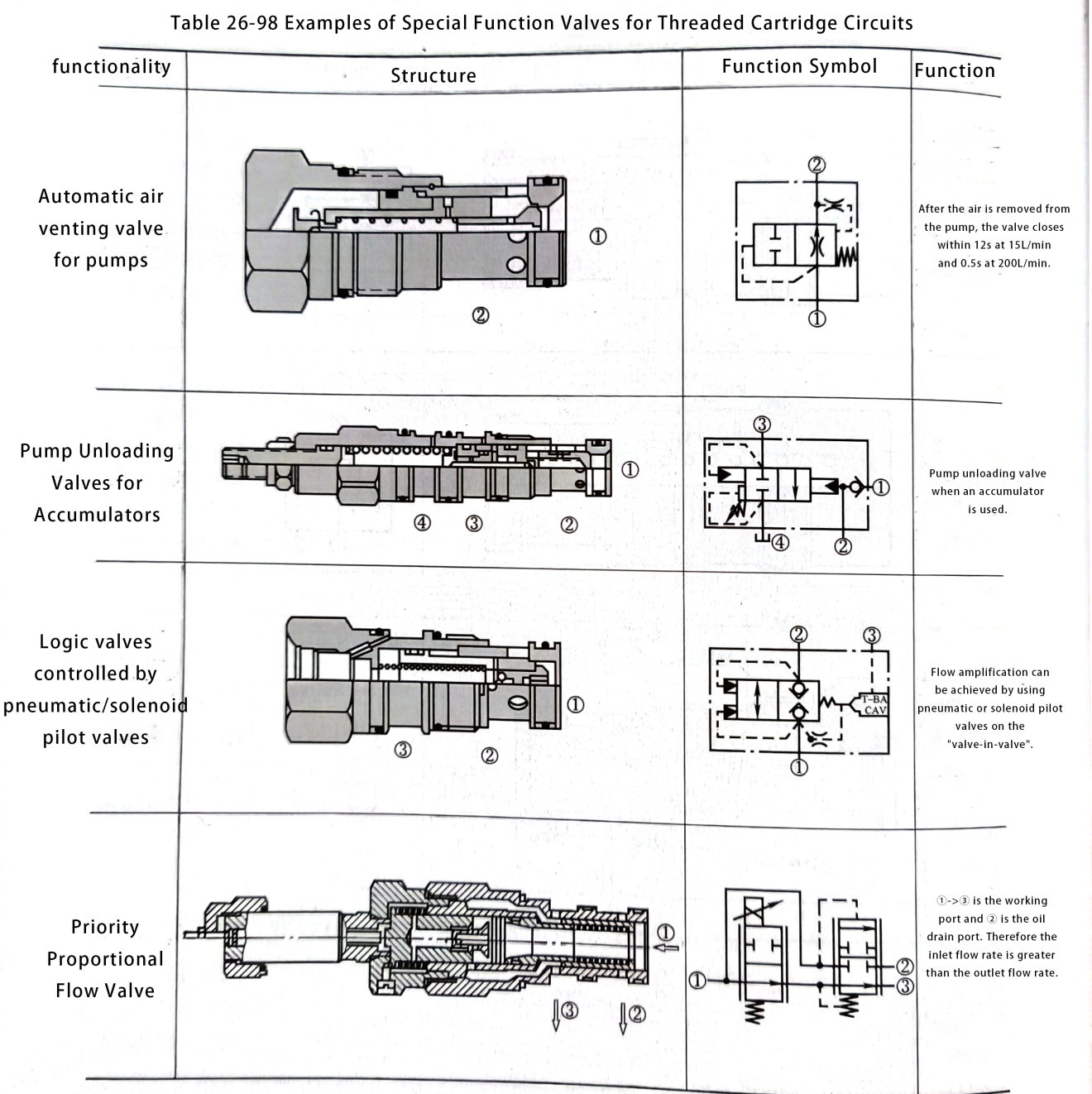

(7) Резьбовые картриджные клапаны специального назначения бывают двух типов. Первый тип - в виде отдельного элемента. Второй тип изготавливается производителями путем объединения нескольких элементов в клапанный блок. В таблице 26-98 приведены различные типичные примеры таких клапанов. Различные производители разработали эти клапаны, и они очень удобны для разработки. Они соответствуют конкретным приложениям или требованиям пользователей.
3、 Характеристики соединения клапанных блоков
Резьбовые элементы картриджного клапана соединяются с блоком клапанов с помощью резьбы. Это соединение образует блок клапанов с резьбовым картриджем. Резьбовой картриджный клапанный блок используется в системе. Резьбовой картриджный клапанный блок в системе может использовать различные методы соединения. Однако, как правило, он относится к одному из следующих типов: труба, штабель, пластина, фланец или резьбовой картриджный клапанный блок. Они могут быть как стандартными, так и изготовленными по индивидуальному заказу.
