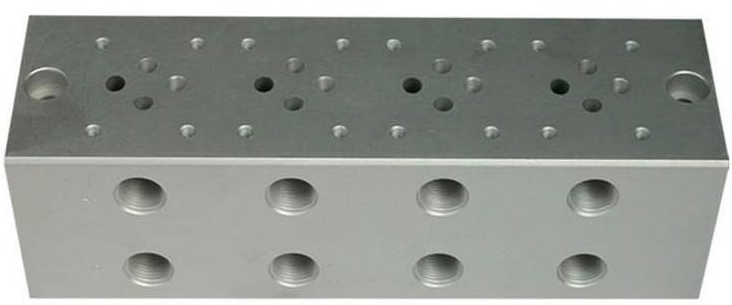

Die Hydraulikverteilerventil (auch als Hydraulikventil bezeichnet) ist ein Steuerelement im Hydrauliksystem. Es dient der Steuerung von Druck, Durchfluss und Flussrichtung der Flüssigkeit im Hydrauliksystem. Durch diese Steuerung wird sichergestellt, dass die Flüssigkeit den Anforderungen der verschiedenen Arten von Ausführungselementen entspricht, die unterschiedliche Aktionen ausführen. Aufgrund seiner kompakten Struktur und seiner guten Dichtungseigenschaften ist das hydraulische Verteilerventil leicht zu warten und erleichtert die technische Vertraulichkeit. Aufgrund dieser Vorteile wird es häufig in verschiedenen Arten von hydraulischen Übertragungssystemen eingesetzt.
Sie entwerfen zunächst den Ventilblock und bearbeiten ihn dann nach der Fertigstellung des Entwurfs. Der Bearbeitungsprozess läuft in etwa wie folgt ab:
(1) Vor-Verarbeitung. Verarbeitung Block von Material muss sichergestellt werden, dass die interne Organisation der dichten, gibt es keine interlayer, Trachom und andere Mängel, vor der Verarbeitung sollte leer Sondierung werden. Gusseisen-Block und größere Stahlblock sollte Alterung Behandlung und Vorbehandlung vor der Verarbeitung werden.
(2) Hinterschneidung. Lassen Sie im Allgemeinen mindestens 2 mm Bearbeitungszugabe auf jeder Seite.
(3) Form des Fräsens. 6 Seiten des Ventilblocks fräsen, wobei auf jeder Seite 0,2-0,4 mm Grobschliff verbleibt.
(4) Grobschleifen. Den Ventilblock auf sechs Seiten grob schleifen, wobei auf jeder Seite ein Schleifbetrag von 0,05 bis 0,08 mm verbleibt. Stellen Sie sicher, dass die Parallelität zwischen jedem Paar entsprechender Flächen weniger als 0,03 mm beträgt. Stellen Sie außerdem sicher, dass die Rechtwinkligkeit zwischen zwei benachbarten Flächen weniger als 0,05 mm beträgt.
(5) Anreißen. Sie können dies direkt mit einem Zentrierbohrer auf einer CNC-Bohrmaschine machen, wenn diese vorhanden ist.
(6) Bohren. Die Oberflächenrauhigkeit jedes Lochs beträgt Ra12,5.
(7) Feinschleifen. Schleifen Sie 6 Seiten des Ventilblocks, jede Oberfläche schleifen, um Rauheit Ra0.4um.
Hydraulische Verteilerventil Verarbeitung muss streng kontrolliert werden die Form und Position Toleranz, um die Anforderungen der Nutzung, Form und Position Toleranzwerte beziehen sich auf die folgenden:
Die Toleranz der Rechtwinkligkeit der 6 Flächen des Ventilblocks zueinander beträgt 0,05 mm; die Toleranz der Parallelität der gegenüberliegenden Flächen beträgt O,03 mm;
Die Ebenheitstoleranz für jede Fläche beträgt 0,02 mm. Die Rechtwinkligkeitstoleranz zwischen dem Gewinde und seiner Passfläche beträgt 0,05 mm. Die Rechtwinkligkeitstoleranz zwischen allen Bohrungen und der Stirnfläche beträgt ebenfalls 0,05 mm.
Um die Sauberkeit des Hydrauliksystems zu gewährleisten, müssen Sie das Hydraulikverteilerventil entgraten. Gegenwärtig verwenden viele Hersteller noch Bürsten zum manuellen Entgraten, aber auch das Methanstrahlverfahren zum Entgraten. Nach dem Entgraten des Hydraulikverteilerventils prüfen Sie es mit dem Industrieendoskop und stellen sicher, dass Sie alle Grate entfernt haben.
Schließlich wird der Ventilblock gereinigt. Entfernen Sie alle Arten von partikulären Verunreinigungen, Korrosion, Fett usw., die an der Oberfläche des Ventilblocks haften.
Um sicherzustellen, dass der Ventilblock im Gebrauch nicht vorzeitig rostet, muss eine Rostschutzbehandlung durchgeführt werden. Die inneren Ölkanäle des Ventilblocks können gebeizt und phosphatiert werden, während die äußere Rostschutzbehandlung hauptsächlich aus Brünieren, Kadmierung, Verzinkung, Vernickelung und anderen Oberflächenbehandlungen besteht.
Bei der Bearbeitung von Hydraulikverteilern bilden sich jedoch häufig Grate. Diese Grate sind besonders schädlich für das hydraulische System. Die internationalen Normen enthalten daher Klassifizierungsregeln für die Bewertung der Gratqualität auf der Grundlage der Oberflächenrauheit. Um die Sauberkeit des Hydrauliksystems zu gewährleisten, müssen Sie daher alle Grate am Hydraulikverteilerventil beseitigen. Es ist notwendig, diese Grate mit dem entsprechenden Verfahren zu entfernen.

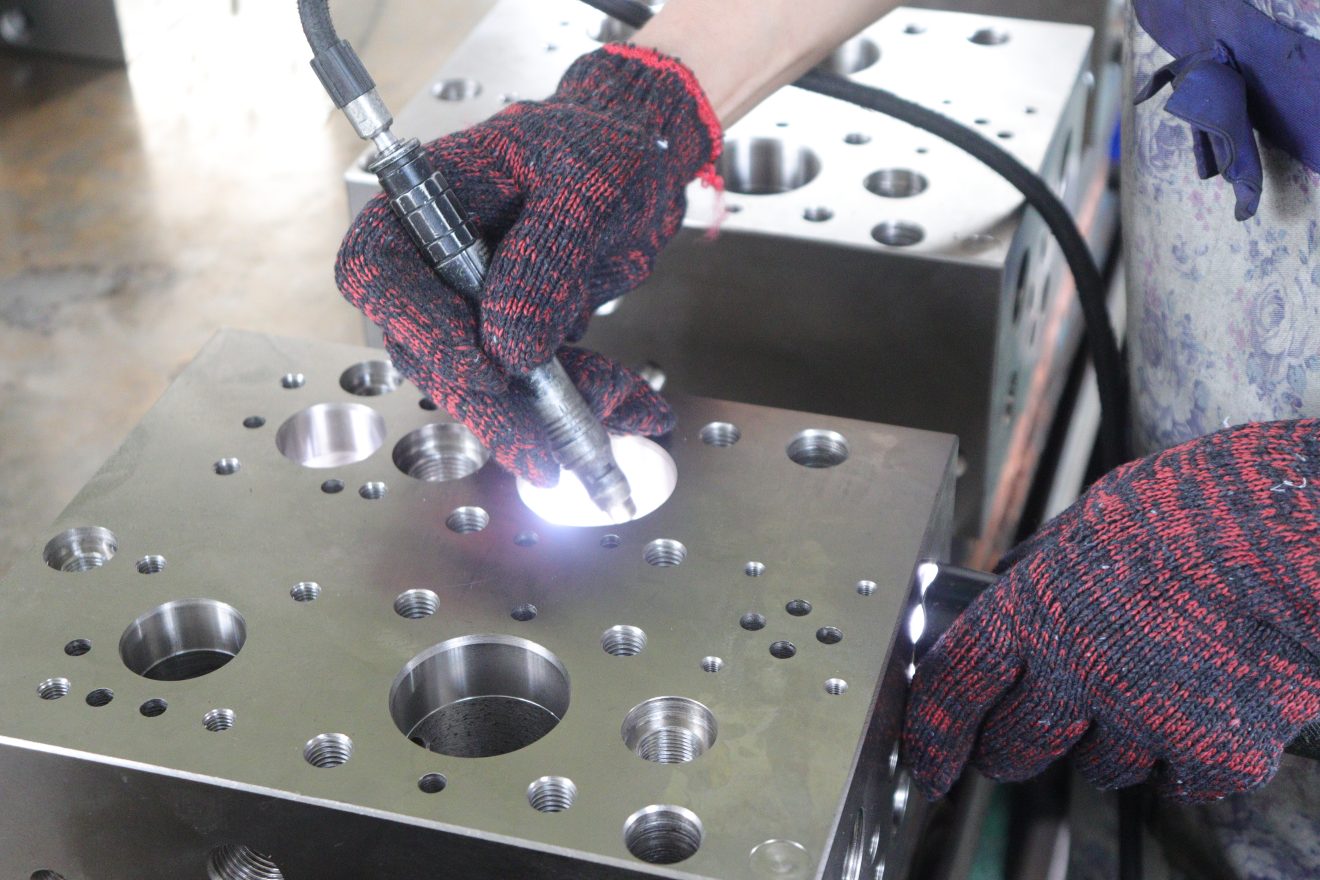

Und wie findet man Grate in Hydraulikverteilerventilen? Dann muss er mit einem Industrieendoskop aufgespürt werden. Sie können Grate mit verschiedenen Verfahren und Mitteln entfernen, z. B. durch manuelles Entgraten mit Bürsten oder durch das Methanstrahlverfahren. Nachdem Sie die Grate entfernt haben, untersuchen Sie den Bereich mit einem Industrieendoskop, um sicherzustellen, dass Sie alle Grate entfernt haben.
Gleichzeitig sollten Sie den Ventilblock nach längerem Gebrauch mit einem industriellen Endoskop prüfen. Dies hilft Ihnen, interne Rostflecken, Ölbohrungs-Eisenspäne, Späne in der Öffnung und Verunreinigungen zu erkennen, damit Sie diese umgehend beseitigen und den normalen Betrieb des Hydraulikverteilers sicherstellen können. Das Industrieendoskop kann alle Arten von Partikelverunreinigungen, Korrosion, Fett usw. an der Innenfläche des Ventilblocks erkennen.
Man kann sagen, dass das Industrieendoskop ein unverzichtbares Werkzeug für die Inspektion von Hydraulikverteilerventilen ist.
